9. Направленная токовая защита. Выбор параметров срабатывания

ТНЗ с относительной селективностью реагирующая на ток, протекающий по защи-щаемому элементу и направление (знак) мощности КЗ. _{Применяется для защиты от КЗ в радиальных сетях с не-сколькими источниками питания и кольцевых сетях с одним источником питания. Первая ступень – направленная или ненаправленная ТО; вторая – направленная ТОВ; третья направленная или ненаправленная МТЗ.}

_{Комплекты ТНЗ устанавливаются в начале и конце защищаемого участка и действуют на отключение своих выключателей.}

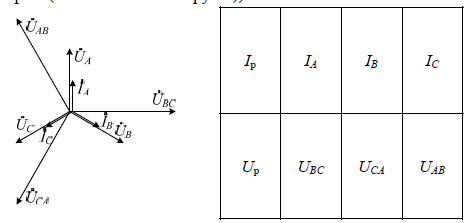

Приходит в дейст-вие, если угол φр=UрIр находится в диапазоне возможных углов срабатывания 180 °.Условие срабатывания ОНМ имеет следующий вид: – (90 + α) ≤ φр ≤ (90 – α). Работает при не 0 I и U, α = – φ_мч. Тогда – (90 – φ_мч) ≤ φ_р ≤ (90 + φ_мч).

_{1ая ступень - выполняться ненаправленной. В случае, если требуется повысить защитоспособность ТО}

Ток срабатывания первых ступеней защиты ЛЭП с двух-сторонним питанием в случае выполнения их ненаправленными выбирается по двум условиям:

– отстройка от большего из токов внешнего КЗ I_сз,A1  I_сз,А2  к_отс I_{кз,макс,B} ,

– отстройка от уравнительных токов, которые могут про-текать по линии сдвухсторонним питанием в режиме качаний I_сз,A1  I_сз,А2  к_отс I_{ур,макс} ._{Окончательно принимается больший их двух рассчитанных.}

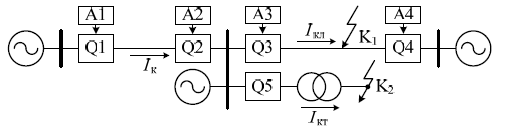

_{2ая ступень ТОВ НТЗ выполняется направленной – всегда! облегчения выбора параметров срабатывания, а также возможного повышения чувствительности, целесообразноо учитываеть подпитки}

_{Выбирается наибольший}

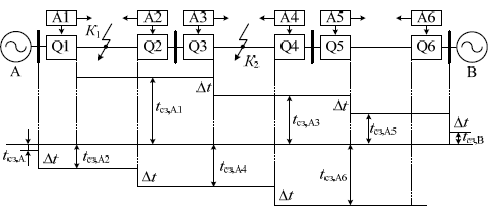

_{3ая ступень.- по встречно ступенчатому принципу.}

_{1 . Отстройка от максимального рабочего тока линии}

_{2 . Защита от потери U}

_{3 . защита от 1ф КЗ}

_{4 . по чувстительности}

_{5. переходные токи АПВ}

10 Токовая направленная защита нулевой последовательности (тнзнп) сетей с глухозаземленной нейтралью

_{При КЗ на землю напряжение U0 имеет наибольшее значе-ние в месте повреждения, а мощность КЗ направлена из ЛЭП к шинам. Соответственно защищаемое направление – из линии к шинам.}

_{При удаленных КЗ на землю U0 на шинах может быть небольшим, следовательно чувствительность последних ступе-ней защиты может ограничиваться конечной чувствительностью ОНМ.}

Выбор параметров срабатывания рассматриваемой защиты производится также как и для токовой направленной защиты, включенной на полные токи и напряжения с учетом особенно-стей, присущих токовым защитам нулевой последовательности.

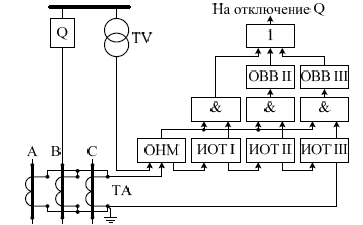

К ОНМ подводятся I₀ и U₀. Такая схема включения обуславливает односущественное преимущество защиты. Нет мертовой зоны.

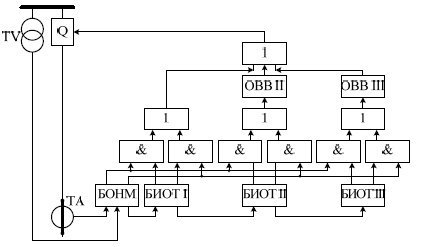

11 Дистанционная защита. Общие принципы выполнения. Структурная схема 3х ступенчатой.

ДЗ отношение I и U, относительная селктивность. Угол вектора Z_р в режиме КЗ оп_ределяется R и L линии В нормальном режиме параметры вектора Z_р определяются нагрузкой. В сетях с 2 ИП ДЗ направленная. 3 ступени

Основные преимущества по сравнению с токовыми защи-тами: четко фиксированная зона, защищаемая I ступенью; лучшая защита конца участка II ступени; более высокая чувствительность III ступени. Может применяться в качестве основной на ЛЭП напряжением до 110–220 кВ, и в качестве резервной на ЛЭП 220–330 кВ.
