3Ая ступень — мтз.

Чем ближе к ИП тем больше ВВ. Должны быть известны ВВ защит последних участков. t^III_сз3 = t^III_сз4 + ∆t; t^III_сз2 = t^III_сз3 + ∆t; t^III_сз1 = t^III_сз5 + ∆t

Чтобы ИО защиты А1 после отключении КЗ в точке К1 на-дежно возвращались в исходное состояние необходимо выпол-нение условия: I_в  I_з.

Ток самозапуска связан с максимальным током нормаль-ного режима коэффициентом самозапуска: I_з  к_сз I_р,max .

З ащиты смежных участков сети должны согласовываться по чувствительности. ащита участка, расположенного ближе к источнику питания должна иметь ток срабатывания больше, чем защита более удаленного от ИП участка:к_отс = 1,05–1,1.

1 .5 для БР

1.2 для ДР

7. Токовые защиты с ио тока и напряжения

С ИО тока и напряжения обычно выполняются III ступени токовой защиты. Такое решение обеспечивает повышение их чувствительности. главное в токовой защите – четко различать режимы КЗ и режимы перегрузок.: по скорости изменения тока и напряжения ; по уровню изменения U в режимах КЗ и перегрузок; несимметричные КЗ сопровождаются появлением составляющих обратной последовательности, чего нет в режиме перегрузки.

С учетом этих факторов различают следующие разновид-ности токовой защиты с ИО тока и напряжения:

1 токовая защита с пуском (блокировкой) минимального на-пряжения. Дополнительно контролируется уровень напряжения;

2 токовая защита с комбинированным пуском по U. Осно-вана на контроле составляющих обратной последовательности;

Т ок срабатывания защиты отстраивается от рабочего тока нормального режима:

Напряжение срабатывания рассчитывается исходя из двух условий: 1 ИОН защиты неддолжны приходит в дейтсвия при Uрmin.

Применяется в случае, если МТЗ имеет недостаточную чувствительность.

8. Токовая защита нулевой последовательности для сетей с глухозаземленной нейтралью

Применяется для защиты ЛЭП в сетях с глухозаземленной нейтралью и односторонним питанием от КЗ на землю

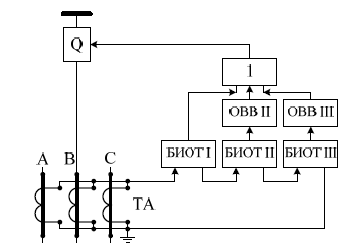

ИО защиты подключаются к фильтру токов нулевой последовательности – защита является односистемной.

1ая ступень I_сз выбирается из условия ее недействия при однофазных и двухфазных КЗ на землю на шинах приемной подстанции .I_сз  к_отс 3I_{0к,вн,макс} .

Рассчитываются токи К⁽¹⁾ и К^(1,1). В расчет принимается больший.

Первая ступень не должна срабатывать от токов из-за не-одновременного замыкания фаз выключател, она отстраивается введением небольшого замедления в действие защиты, которое составляет 3–4 периода промышлен-ной частоты.Не должна срабатывать в неполно-фазных режимах. Защиту не требуется отстраивать от режима качаний, так как это симметричный режим – преимущест-во по сравнению с защитой, включенной на полные токи фаз. ТОНП имеет большую защитоспособность чем отсечка, вклю-чаемая на полные токи фаз, так как ток нулевой последователь-ности спадает более резко, чем ток К⁽³⁾.

2ая ступень I_сз ТОВНП отстраивается от токов срабатывания первых ступеней токовых защит нулевой последовательности смежных участков. Окончательно выбирается больший из токов.

I_сз,0  к_отс  I_{сз,см,0, tсз  tсз,см  t ., t tов tп1 tп2 tзап.}

_{3ая ступень Выдержка времени МТЗНП выбирается по ступенчатому принципу, при этом учитываются следующие обстоятельства:}

Замыкание на землю в точке К не сопровождается проте-канием тока нулевой последовательности в сети высшего на-пряжения. По этой причине выдержку времени защиты _{= 0}

МТЗНП должна быть отстроена от токов небаланса фильт-ра нулевой последовательности. Ток небаланса возрастает с уве-личением первичного тока и достигает максимального значения _{при трехфазном КЗ.}

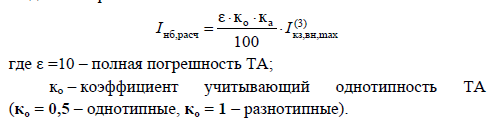

_{Ка — апериодическая составлюящая. Ка=1.3-2 Iсз}^I _{ котс Iнб,расч .}
