47. Минимальная защита напряжения

Защита от потери питания обычно выполняется групповой, т. е. общей для всех электродвигателей, присоединенных к од-ной секции сборных шин. Действует на отключение ЭД, кото-рые по тем или иным причинам не участвуют в самозапуске.

В качестве защит от потери питания может использоваться одно-, двух- или трехступенчатая защита минимального напря-жения, защита минимального напряжения и минимальной час-тоты с контролем направления мощности.

Рассмотрим принцип построения 2-х ступенчатой защиты минимального напряжения.

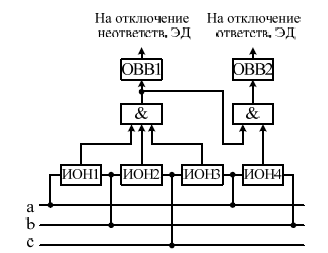

Первая ступень – ИОН1, ИОН2 и ИОН3 – отключает неот-ветственные ЭД для обеспечения успешного самозапуска ответ-ственных.

Вторая ступень – ИОН4 – отключает ЭД ответственных механизмов, самозапуск которых недопустим по условиям ТБ или из-за особенностей технологического процесса.

Напряжение срабатывания первой ступени: U_сз^I  0,7U_ном.

ВВ выбирается на ступень селективности больше времени действия наиболее быстродействующих защит ЭД

t_сз^I = 0,5–1,5 с. Параметры срабатывания второй ступени:

U_сз^II = 0,5U_ном, t_сз^II = 8–10 с.

48. Особенности защиты сд выше 1 кВ. Защита от потери питания. Защита от асинхронного режима

Токовая отсечка. Не должна действовать при внешних КЗ при их подпитке от СД, т. е. должна быть отстроена также и от сверхпереходного тока I_дꞌꞌ, протекающего от двигателя в точку повреждения при КЗ на шинах

I_сз = к_отсI_дꞌꞌ,

Если СД подключен к сети через реактор, то при опреде-лении тока I_дꞌꞌ должно учитываться его сопротивление (x_*d + x_*р).

Продольная дифференциальная защита. Не должна сра-батывать не только при пуске двигателя, но и при внешних КЗ. Для обеспечения этого ток срабатывания отстраивается от тока небаланса, определяемого I_дꞌꞌ:

I_нб = εк_ак_оI_дꞌꞌ.

Второе условие – как для АД. Окончательно выбирается больший из рассчитанных токов.

Защита от потери питания

При потере питания и действии устройств автоматики может произойти несинхронное включение СД. Ток несинхронного включения может быть больше пускового тока. При несинхронном включении возбужденного СД затрудняется его успешная ресин-хронизация. В связи с этим при потере питания СД отключается от сети (или снимается возбуждение) с последующим включением и обеспечением успешной ресинхронизации.

Защита от асинхронного режима

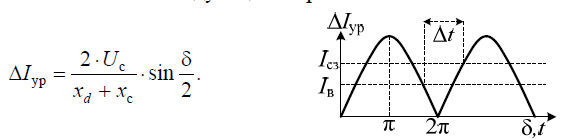

Выполняется реагирующей на увеличение тока в обмотке статора, либо на появление переменного тока в обмотке ротора, а также может быть выполнена на принципе отсчета числа электри-ческих проворотов ротора в асинхронном режиме.

Для обеспечения надежного действия токовой защиты в асинхронном режиме нужно ввести элемент задержки возврата. Защита имеет однофазное исполнение.

Э ЗВ – элемент задержки возврата. Задержку на возврат принимают

t_эзв = (1,2–1,5)Δt.

Т ок срабатывания защиты I_сз = (1,3–1,4)I_дв,ном

49 Защита эд напряжением до 1 кВ

Защита ЭД до 1000 В выполняется плавкими предохрани-телями, расцепителями автоматических выключателей и тепло-выми реле магнитных пускателей.

Защита ЭД до 1000 В выполняется плавкими предохрани-телями, расцепителями автоматических выключателей и тепло-выми реле магнитных пускателей. Если коммутационным аппаратом является контактор, то используются реле косвенного действия.

Защита от КЗ. В сетях с глухозаземленными нйтралями защита от КЗ выполняется трехфазной. Этим обеспечивается ее действие и при однофазных КЗ.

Защита плавкими предохранителями выполняется, как правило, отдельно для каждого двигателя. В отдельных случаях допускается использовать один комплект предохранителей для защиты нескольких двигателей малой мощности, работающих поочередно.

Защита расцепителями АВ более совершенна, чем защита предохранителями. Расцепители позволяют выполнить все виды защиты – от КЗ, перегрузки, снижения напряжения. Защитой от КЗ является токовая отсечка, для выполнения которой исполь-зуют электромагнитные или полупроводниковые расцепители.

Защита максимальными органами тока выполняется в виде токовой отсечки. Для этого обычно используются первичные ре-ле косвенного действия или вторичные, включаемые через ТА.

Защита от перегрузки. Перегрузки сопровождаются появ-лением сверхтока и повышением температуры обмотки. Поэтому защиту от перегрузки выполняют токовой или тепловой.

Выполняется посредством:

1) 1) ИОТ, включаемых непосредственно в фазу двигателя или во вторичную цепь трансформатора тока, и ОВВ. Если защита от перегрузки должна отключать двигатель и при обрыве фазы, то ее выполняют двухфазной. Двухфазное выполнение является обяза-тельным и при защите ЭД предохранителями.

2) полупроводниковых расцепителей АВ

3) тепловых расцепителей АВ и электротепловых реле маг-нитных пускателей.

4) температурной защиты, использующей встроенные в ЭД измерительные преобразователи нагрева обмоток (темп. Датчики).

Защита от обрыва фазы. Если ЭД защищается от КЗ пре-дохранителями и не имеет действующей на отключение защиты от перегрузки, то возникает необходимость в защите от обрыва фазы, действующей на отключение. Ее действие основано на контроле напряжения на предохранителе.

Минимальная защита напряжения. Может быть осущест-влена, если ЭД включается в сеть через АВ, контактор или маг-нитный пускатель. При этом во многих случаях дополнительных элементов не требуется, так как схема управления аппаратом уже содержит элементы минимальной защиты напряжения. Такой на-пример является схема управления магнитным пускателем. Исчез-новение или снижение напряжения на катушке магнитного пускателя приводит к его отключению.
