38/39. Защита трансформатора от сверхтоков внешних кз и перегрузок.
Основным назначением защит трансформаторов от сверх-токов внешних КЗ является их отключение при отказе защит внешних присоединений либо их выключателей. Они рассмат-риваются как основные при отсутствии специальной защиты шин, на которые работают трансформаторы. Помимо этого они резервируют основные защиты трансформатора. Выполняются на токовом принципе с ВВ. (Включаются, где это возможно, со стороны основного питания).
Для понижающих трансформаторов в большинстве случа-ев в качестве таких защит используется МТЗ. Для повышающих трансформаторов применяются более чувствительные защиты: МТЗ с комбинированным пусковым органом напряжения, ТЗ обратной последовательности, ТЗНП.
40. Защита трансформаторов небольшой мощности
На понижающих трансформаторах малой мощности (менее 6,3 МВА, не имеющих диффзащиты) обычно устанавливается га-зовая защита и токовая защита, как правило двухступенчатая и включающая в себя ТО и МТЗ. ТЗ устанавливается со стороны пи-тания, обеспечивает защиту трансформатора от внутренних КЗ и внешних КЗ. Если понижающий трансформатор питает 4-х про-водную сеть 0,4 кВ, то МТЗ может иметь недостаточную чувстви-тельность к однофазным КЗ в сети 0,4 кВ, в этом случае она дополняется ТЗНП от К(1) в сети 0,4 кВ.
Устанавливается со стороны питания трансформатора.

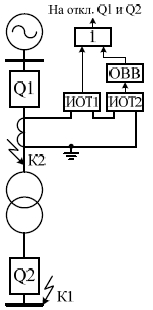

Первая ступень – токовая отсечка без выдержки времени (ИОТ1). Вторая ступень –максимальная токовая защита (ИОТ2).
I
сз
котс
IКЗ,
вн,
макс.
к
отс
=
1,2–2,0
в
зависимости
от
типа
ИО.
IКЗ,вн,макс
определя-ется
при
повреждении
в
точке
К1
на
стороне
НН
трансформатора.
Основные недостатки ТО: защи-щает только часть обмотки трансформа-тора; не реагирует на КЗ на стороне НН трансформатора.
При двухфазных КЗ на стороне НН трансформатора чувст-вительность МТЗ д/б не менее кч ≥ 1,5; при повреждении в конце отходящих линий – кч ≥ 1,2.
Выдержка времени МТЗ трансформатора выбирается на ступень селективности больше максимальной выдержки време-ни защит отходящих присоединений.
На трансформаторах малой мощности, МТЗ может быть единственной защитой если ее ВВ tсз ≤ 0,5 с.
41. Особенности защиты силовых трансформаторов без выключателей со стороны высшего напряжения
Для отключения повреждений в трансформаторе при блочной схеме применяются следующие способы:
1) Непосредственное реагирование защит линий при по-вреждении в трансформаторе. Недостаток – недостаточная чув-ствительность защит линий к повреждениям в трансформаторе (в баке). Используется только для защиты трансформаторов ма-лой мощности.
2) Воздействие сработавших защит трансформатора на ко-роткозамыкатель,
При подключении через отделитель, в БТП выключается отделитель, после В снова ВКЛ
При подключении трансформатора с помощью отделителя, одним из вопросов, требующих решения является обеспечение его отключения в бестоковую паузу. Отключение отделителя осуществляется при отсутствии тока в цепи короткозамыкателя, а также при отсутствии напряжения и тока в фазах отделителя. Все виды контроля действуют совместно по схеме И. Введение контроля напряжения предотвращает подачу команды на отключение отделителя при работе газовой защиты, когда токи повреждения могут быть малы.
Для трансформаторов небольшой мощности для разрешения отключе-ния отделителя может использоваться только критерий отсутствия тока в цепи короткозамыкателя.
