35. Повреждения и ненормальные режимы работы ст

Основными видами повреждений трансформаторов и авто-трансформаторов являются многофазные КЗ и однофазные по-вреждения в обмотках и на выводах, а также «пожар стали» магнитопровода. Однофаз. КЗ — на землю и между витками

Многофазные на выходах и в обмотке. В обмотке наимение вероятны, для грцпп 1фазных невозможно.

Пожар стали — при нарушении изоляции магнитопровода, нарушение изоляции меду листами, что ведет к увеличению потерь на перемагничивание и вихревые токи. — газовые

Защита трансформатора от внешних КЗ должна действо-вать на отключение при длительном протекании токов и отказе защит или выключателей элементов, на которых возникли КЗ, а также резервировать основные защиты трансформатора.

Перегрузка трансформаторов не влияет на работу системы и обычно напряжение при этом не снижается. перегрузку током 1,6Iном можно допускать в течение 45 минут.

Ненормальным режимом трансформатора является также недопустимое понижение уровня масла в баке.

Ненормальным режимом является недопустимое повышешение напряжение в сетях >100кВ, при 500 кВ изза большой емкостной поводимости

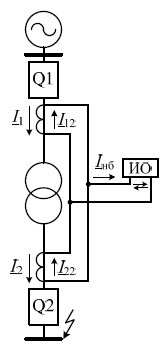

36 Дифференциальная защита тр. Общие принципы и особенности выполнения Схемы выполнения дз

О на может иметь недостаточную чувстви-тельность только при витковых замыканиях и «пожаре стали»

1 . Ток намагничивания трансформатора, со строны источника питания ток намагничивания больше. При включении с ХХ под U, или восстановлениие напряжения.который в первый момент времени может в 5–8 раз превышать номиналь-ный ток, но быстро, в течение 1 с, затухает до значений порядка 20–25 % номинального тока.

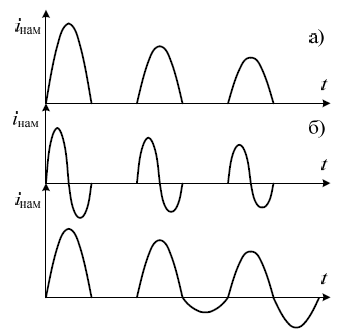

БТН может иметь а) одноплярный, б) знкопеременны импульс. Отсрока от БТН осуществялется загрублением по току срабатывания, влючениме через проммежуточныый БНТ.

Д ля АТ осуществляется по типовой мощности.

S_тип = αS_ном,

где α = (U_в – U_с) / U_с.

2. Так, при схеме Y/Δ-11, угол между векторами первичных токов составляет 30 

В современных микропроцессорных ДЗТ выравнивание вто-ричных токов в плечах защиты выполняется программным путем.

3. Выравнивание ве-личин вторичных токов в плечах ДЗТ достигается подбором ко-эффициентов трансформации ТА. Номинальные токи с каждой стороны Т определяются по номинальной мощности

4.Автоматическое регулирование коэффициента трансфор-мации.

5. Разнотипность трансформаторов тока

Окончательно выбирается больший I. Чувст проверяется по мин 2х фаз КЗ на выводдах ТР Кч>2

1. Дифференциальная токовая отсечка.

2. ДЗТ с промежуточными БНТ Данная схема обычно обеспечивает требуемую чувстви-тельность на трансформаторах мощностью до 25 МВА.

3. Дифференциальная защита с торможением от тока внешнего КЗ. Эта схема обеспечивает отстройку не только от переходных токов небаланса, но и от их установившихся значений. Ставится со стороны где нет питания.

Особенности дифференциальных защит трехобмоточных и автотрансформаторов

Со всех сторон, должны компенсировать в норм режиме.Токи небаланса в рассматриваемой защите часто больше, чем в защитах двухобмоточных трансформаторов, поэтому она как правило выполняется с торможением от токов плеч. Тормо-жение может выполняться током одного плеча или токами не-скольких плеч.

Дифференциальная защита с комплексной отстройкой

от БТН и токов небаланса

1. Включение ИО в дифференциальную цепь с помощью устройств, выходной сигнал которых пропорционален первой производной дифференциального тока. Это позволяет более ЧЕТКО РАЗЛИЧИТЬ РЕЖИМЫ БТН.

2. Использование пауз в выпрямленных дифференциаль-ных сигналах, которые значительно больше при БТН чем привнутренних КЗ t_п,бр > t_п,КЗ.

3. Использование торможения от второй гармоники, если ее содержание невели-ко, то это КЗ и торможение будет минимально.

4. Сра-батывание защиты обеспечивается использованием мгновенной ДТО, отстроенной от БТН по уровню (выбором) тока срабаты-вания.

5.Использование торможения суммой выпрямленных то-ков плеч от токов небаланса внешних КЗ.

+ быстрота. 6.3 МВА и более на параллельных от 4 МВА

- не может почувствовать внутрение КЗ.
