28 Защита генераторов связанная с наличием потребителей на генераторном напряжеии при озз

Реагирует на НП, устанавливается со строны шинных выводов генератора. При ОЗЗ в обмотке статора из сети в точку повреждение протекает ток НП определяемый емкостью всех неповрежденных элементов. При внешних ОЗЗ ток НП обусловлен емкостью генератора. Исходя из этого можно выполнить защиту достаточной селективности. Для повышения селективность осуществляется подмагничивание. В результате ЭДС во вторичной обмотке возврастает и увеличивается ток в ИО. В качетсве источника подмагничивания используется TV

Изза внешних КЗ в ИО появляется большой ток намагничивания, отсройка от которого сильно загрубляет защиту. Поэтому защита выполняется с двумя ИО разной чувствительности. ИО2 служт для действия при замыканиях на землю в обмотке статора. ВВ 1-2с служит для отстройки от токов намагничивания. Грубый ИОТ1 служит для отключпния при двойных ОЗЗ.

Т ок срабатывания выбирается по недействию ее при внешних КЗ. Т.е когда ерез ИО протекает 3I0г

29 Защита от замыкания на землю в одной точке возбуждения. Защита от замыкания на землю во второй точке обмотки возбуждения

З ащита от замыканий на землю в одной точке обмотки возбуждения.

Защита от замыкания на землю во второй точке ОВ

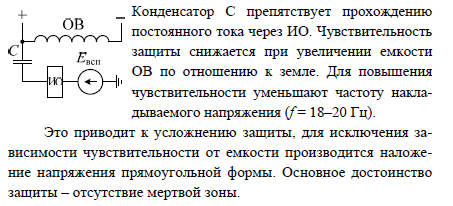

Она устанавливается на СГ если возникает ОЗЗ в одной точке обмотке ОВ.

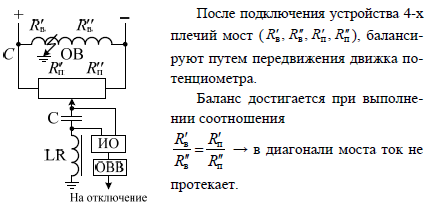

Когда возникает второе замыкание на землю баланс моста нарушается. ИО срабатывет.

C и LR предназначены для отстройки от переменных токов в ОВ.

Если второе ЗЗ возникает вблизи первого, защита может его почувствовать.

30. Защита генератора от внешних кз и перегрузок.

Для выполнения защиты используется токовый принцип. С целью повышения чувствительности она снабжается дополнительным пусковым органом напряжения. Защита отключает генератор при КЗ на смежных элементах в случае их не отключения по каким либо причинам. Она резервирует также защиту генератора от многофазных КЗ в обмотке статора.

В зависимости от мощности генератора защиту выполняют в одном из следующих вариантов:

1) максимальная токовая защита, применяется для защиты генераторов до 1 МВт.

2) максимальная токовая защита с пусковым органом напряжения, устанавливается на генераторах до 30 МВт.

3) токовая защита обратной последовательности, для генераторов мощностью более 30 МВт. Достоинства – высокая чувствительность при несимметричных КЗ; непосредственное реагирование на весьма опасный для СГ ток ОП; обеспечение одним устройством защиты от внешних КЗ и перегрузки токами ОП.

4) Четырехступенчатая токовая защита обратной последователь-ности. Применяется на генераторах мощностью более 60 МВт. Снабжается приставкой от симметричных КЗ и перегрузок. Как и предыдущая защита реагирует на ток ОП, выделяемый с помощью соответствующего фильтра.

5) Токовая защита ОП с зависимой характеристикой.

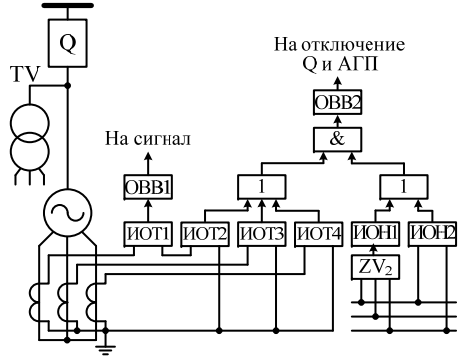

МТЗ от любых видов КЗ реализована с помощью ИОТ2–ИОТ4. Комбинированный пусковой орган напряжения включает ИОН1 максимального действия, подключенный к ФНОП ZV2 и ИОН2 минимально действия. Они обеспечивают пуск защиты при как при симметричных, так и несимметричных КЗ.

31. Защита генератора от потери возбуждения.

При потере возбуждения генератор переходит в асинхронный режим со скольжением, достигающем несколько % рабочей частоты. Генератор может выдавать активную мощность, получая возбуждение за счет реактивной мощности из системы. Однако такой асинхронный режим длительно недопустим, так как вызывает перегрев генератора, а иногда и более тяжелые последствия.

Возможен и другой асинхронный режим генератора с исправной системой возбуждения. Он возникает при выходе генератора из синхронизма по отношению к остальной части системы. Такой режим часто называют асинхронным ходом. Он недопустим как для генератора, так и для системы в целом. Обычно считается, что асинхронный ход должен ликвидироваться не защитами элементов, а специальными устройствами противоаварийной автоматики.

Одним из наиболее приемлемых способов выявления потери возбуждения является контроль сопротивления на выводах генератора.

В нормальном режиме с активно-индуктивной нагрузкой (Ż_н) и внешних КЗ (Ż_к) сопротивление на выводах генератора располагается в первом квадранте комплексной плоскости.

При потере возбуждения сопротивление на выводах генератора располагается в различ-ных точках дуги окружности, находящейся в четвертом квадранте (Z₃). Это различие положено в основу выполнения защиты.

Однако при практической реализации такого принципа возникает ряд затруднений. Защита от потери возбуждения не должна срабатывать при глубоких качаниях, когда концы векторов Z3 скользят по линии нулевых потенциалов и могут попадать в область срабатывания. Кроме того, современные системы возбуждения могут характеризоваться различными нарушениями в работе. При этом Z3 может попадать даже в III квадрант. Этот и ряд других факторов приводят к усложнению выбора параметров срабатывания защиты.

Для лучшей отстройки от асинхронного хода целесообраз- но сужать область, охватываемую характеристикой срабатыва-

ния и выполнять защиту с ВВ. С той же целью ее необходимо смещать в III квадрант. С другой стороны, для охвата всех возможных Z3 при потере возбуждения эту область следует расширять, а смещение в III квадрант и ВВ уменьшать.
