1. Функции рз от кз

1) Срабатывание при повреждениях защищаемого объекта

2) несрабатывание при повреждениях за пределами защищаемого объекта

3) несрабатывание при отсутствии повреждегия

Селективность — высшее ее свойство однозначно определять поврежденый элемент и действовать только на его отключение.( Абсолютная и относительная)

Защитоспособность — срабатывание при повреждения в пределах всего элемента при всех учитываемых видах металл КЗ)

Чувствительность — надежное отключение повреждения в пределах всего защищаемого элемента и характеризует устойчивость срабатывания при КЗ в защищаемой зоны

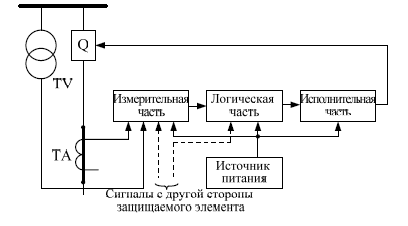

2. Основные функциональные части устройств рз

Измерительная часть — контролирует параметр защищаемого объекта. Измерительная часть содержит несколько ИО.

Логическая часть — включает логические органы, формирует управляющие воздействия взависимоси от сигналов, в ЛЧ формируются ВВ.

Исполнительная часть — реализует управляющее воздействие

Передающая часть — имеет место тогда, когда есть необходимость передачи информации на значительное расстояние посредством каналов связи

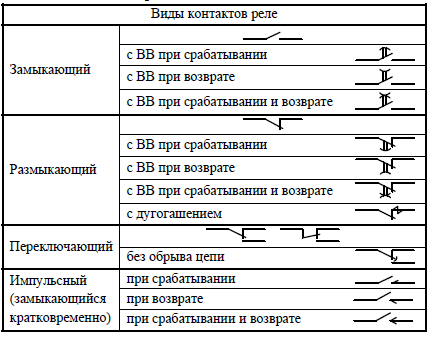

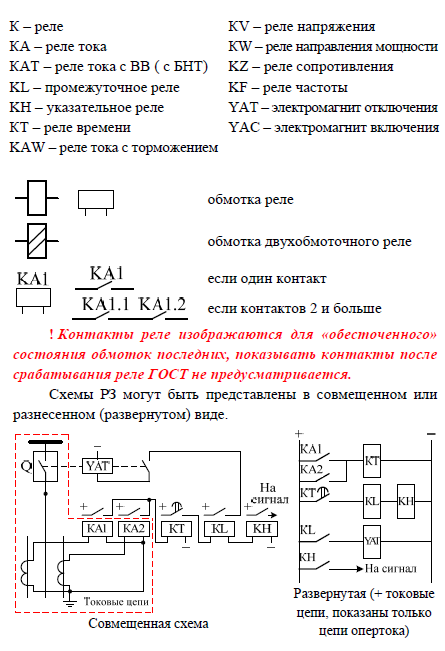

По назначению реле могут быть

- измерительные, логические(управляемые другими реле, ВВ, размножение конт., передачи команд к другим реле, воздействие на В, сигналы)

Измерительные реле:

– первичные, у которых обмотка реле включается непо-

средственно в цепь защищаемого элемента;

– вторичные, у которых обмотка реле включается через измерительные трансформаторы тока и напряжения.

По характеру изменения ввеличины:

– максимального действия – срабатывающие при увеличе-нии входной воздействующей величины;

– минимального действия – срабатывающие при уменьше-нии входной воздействующей величины.

По способу воздействия на привод выключателя реле мо-гут быть:

– прямого действия, воздействуют на отключающее уст-ройство выключателя механически путем;

– косвенного действия, отключение производится путем подачи оперативного тока на электромагнит отключения приво-да выключателя.

3. Первичные измерительные преобразователи их соединения с нагрузкой

Первичные измерительные преобразователи в выполняют следующие функции:

1) обеспечивают гальваническое разделение цепей высоко-го напряжения и цепей РЗ;

2) переводят первичные токи и напряжения независимо от

их номинального значения к стандартным вторичным значениям.

измерительные трансформаторы тока TA и на-пряжения TV.

В устройствах РЗ используются ТА со стандартными вто-ричными токами 1 или 5 А.

По условиям безопасности вторичная обмотка всегда заземляется в одной точке.

В иды погрешностей:

1) токовая

2) Полная

При выборе ТА принимается полная погрешность ИО, должна быть <10%, для уменьшения погрешности уменьшаем ток намагничивания.

1) сердечник из электротех стали

2 ) Огрничиваем вторичную ЭДС

Направление тока в первичной обмотке от начала к концу во вторичной от начала к концу через нашрулку, токи во 1ой и 2ой встречно направлены.

Схемы соединения ТА

В сетях U ≤ 35 кВ с изолированной нейтралью для целей РЗ допускается устанавливать ТА в двух фазах, а именно в фазах А и С по всей сети.

В сетях U ≥ 110 кВ ТА для целей РЗ устанавливаются во всех трех фазах.

1) 3х фазная

К сх = 1

Без 0го провода нельзя

2) 2х фазная

К сх=1, кроме КЗ в фазе B

3) 3х фазная ТА в треуг, ИО в звезду.

с

К⁽²⁾сх= 2

К⁽¹⁾сх= 1

Наименьшая чувст в 1ф КЗ. Схема является комбинированным фильтром прямой и обратной последовательностей.

4) 2х фазная неполный ТР

К ⁽³⁾сх= sqrt(3)

К⁽²⁾сх= 1

К⁽²⁾сх,АС= 2

К⁽¹⁾сх= 1

5) Схема с включением токовых цепей ИО на ток нулевой

последовательности.

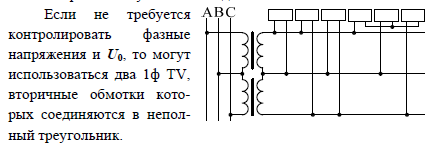

Трансформаторы напряжения. 100 В, (100/√3) В. Работают в режиме, близком к режиму ХХ. При U ≥ 35 кВ используются однофазные

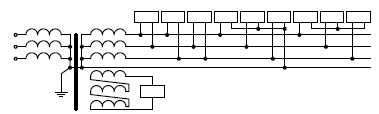

Схемы соединения TV и цепей напряжения ИО

1 – включение ИО на междуфазные напряжения

2 – включение ИО на фазные напряжения

3 – включение ИО на напряжения фаз относительно искусствен-ной нейтральной точки системы

4 – на напряжение нулевой последовательности.
