Содержание 1
Исходные данные. 3
Структурная схема системы электросвязи 4
Назначение отдельных элементов схемы. 4
Исходные данные.
Вариант №17.
Исходные
данные для расчетов приведены в таблице,
где
-
мощность
(дисперсия)
сообщения,
-
показатель затухания функции корреляции,
L
- число уровней квантования,
-
постоянная энергетического спектра
шума НКС,
-
отношение сигнал-шум (ОСШ) по мощности
на входе детектора, АМ
– амплитудная модуляция, КП – когерентный
прием.
ИС; АЦП; L=8 |
ПДУ |
НКС |
ПРУ |
Функция корреляции сообщения
|
|||||||
|
|
Способ передачи |
Частота
|
Частота
|
|
|
Способ приема |
||||
3.4 |
21 |
ЧМ |
2.6 |
2.65 |
0.0015 |
11 |
КП |
|
|||
Структурная схема системы электросвязи
Рисунок 1-Структурная схема системы электросвязи
Назначение отдельных элементов схемы.
Источник
сообщения
это
некоторый объект или система, информацию
о состоянии которой необходимо передать.
ФНЧ ограничивает спектр сигнала верхней частотой Fв.
Дискретизатор представляет отклик ФНЧ в виде последовательности отсчетов xk.
Квантователь преобразует отсчеты в квантованные уровни xk(n); k=0,1,2…;
,
где L
число
уровней квантования.
Кодер кодирует квантованные уровни двоичным безызбыточным кодом, т. е. формирует последовательность комбинаций ИКМ bk(n).
Модулятор формирует сигнал амплитуда, частота или фаза которого изменяются в соответствии с сигналом bk(n).
Выходное устройство ПДУ осуществляет фильтрацию и усиление модулированного сигнала для предотвращения внеполосных излучений и обеспечения требуемого соотношения сигнал/шум на входе приемника.
Линия связи среда или технические сооружения, по которым сигнал поступает от передатчика к приемнику. В линии связи накладывается помеха.
Входное устройство ПРУ осуществляет фильтрацию принятой смеси сигнала и помехи.
Детектор
преобразует
принятый сигнал в сигнал ИКМ
Декодер преобразует кодовые сигналы в импульсы
Интерполятор и ФНЧ восстанавливают непрерывный сигнал из импульсов-отсчетов
Получатель некоторый объект или система, которому передается информация
Временные диаграммы
Рисунок 2- Сигнал на входе АЦП
Рисунок
3- Сигнал на выходе дискретизатора
Рисунок 4- Сигнал на выходе квантователя
Рисунок 5- Сигнал на выходе кодера
Рисунок 6- Сигнал на выходе модулятора
Рисунок 7- Выход входного устройства (ПРУ) –вход детектора
Рисунок 8- Сигнал на выходе РУ
Рисунок 9- Сигнал на выходе декодера

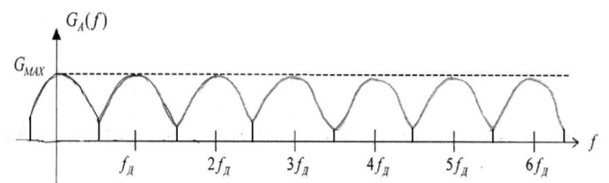

Рисунок 10- Спектр сигнала на выходе дискретизатора
.
