лаб3к
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ СВЯЗИ И
МАССОВЫХ КОММУНИКАЦИЙ
Ордена трудового Красного Знамени федеральное государственное бюджетное
образовательное учреждение высшего образования
«Московский технический университет связи и информатики»
Кафедра «Электроника»
Лабораторная работа №3к
на тему
«Расчет надежности микросборки»
Выполнил:
Студент группы
Проверила:
Каравашкина В.Н.
Москва, 2024
1. Цель работы
Ознакомится с методикой расчета и рассчитать надежность отдельных элементов микросборки (МСБ) и всей МБС в целом по внезапным и постепенным отказам, а также определить допустимое время работы МСБ с заданной вероятностью.
Вывод:

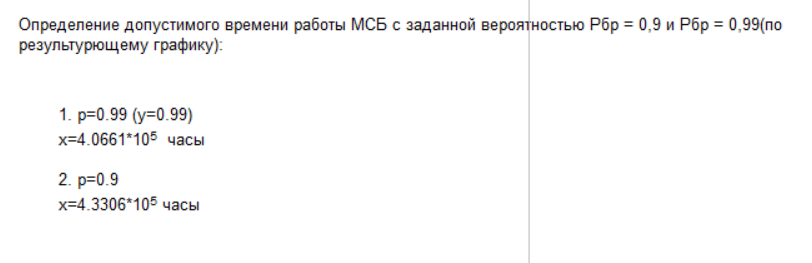

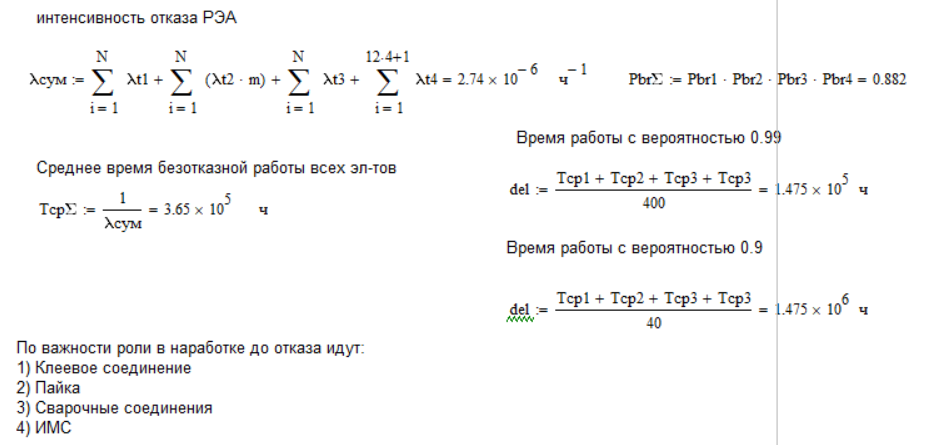

В ходе работы была проведена оценка надежности микросборки (МСБ), включая расчет вероятности безотказной работы отдельных элементов микросборки, таких как клеевые соединения, пайка, сварочные соединения и ИМС, а также влияние этих элементов на общую надежность МСБ. Были рассмотрены внезапные и постепенные отказы, что позволило более точно оценить общую надежность устройства и допустимое время его работы.. По результатам расчетов допустимое время работы МСБ при заданной вероятности 0.99 составляет 406 610 часов, а при вероятности 0.9 — 433 060 часов. Результаты анализа показали, что по важности роли в наработке до отказа самым ненадежным элементом является клеевое соединение. Далее по степени уязвимости следуют пайка, сварочные соединения, и самыми надежными элементами являются интегральные микросхемы (ИМС).
