Цель работы:

Целью работы является изучение возможностей системы T-FlexCAD по созданию параметризованной сборочной 3D модели.

Задание:

Построить трехмерную модель по данному примеру (вариант 31.2). Создать параметризованную сборочную 3D модель из 2 деталей, задать сопряжение и привести в движение.

Ход работы:

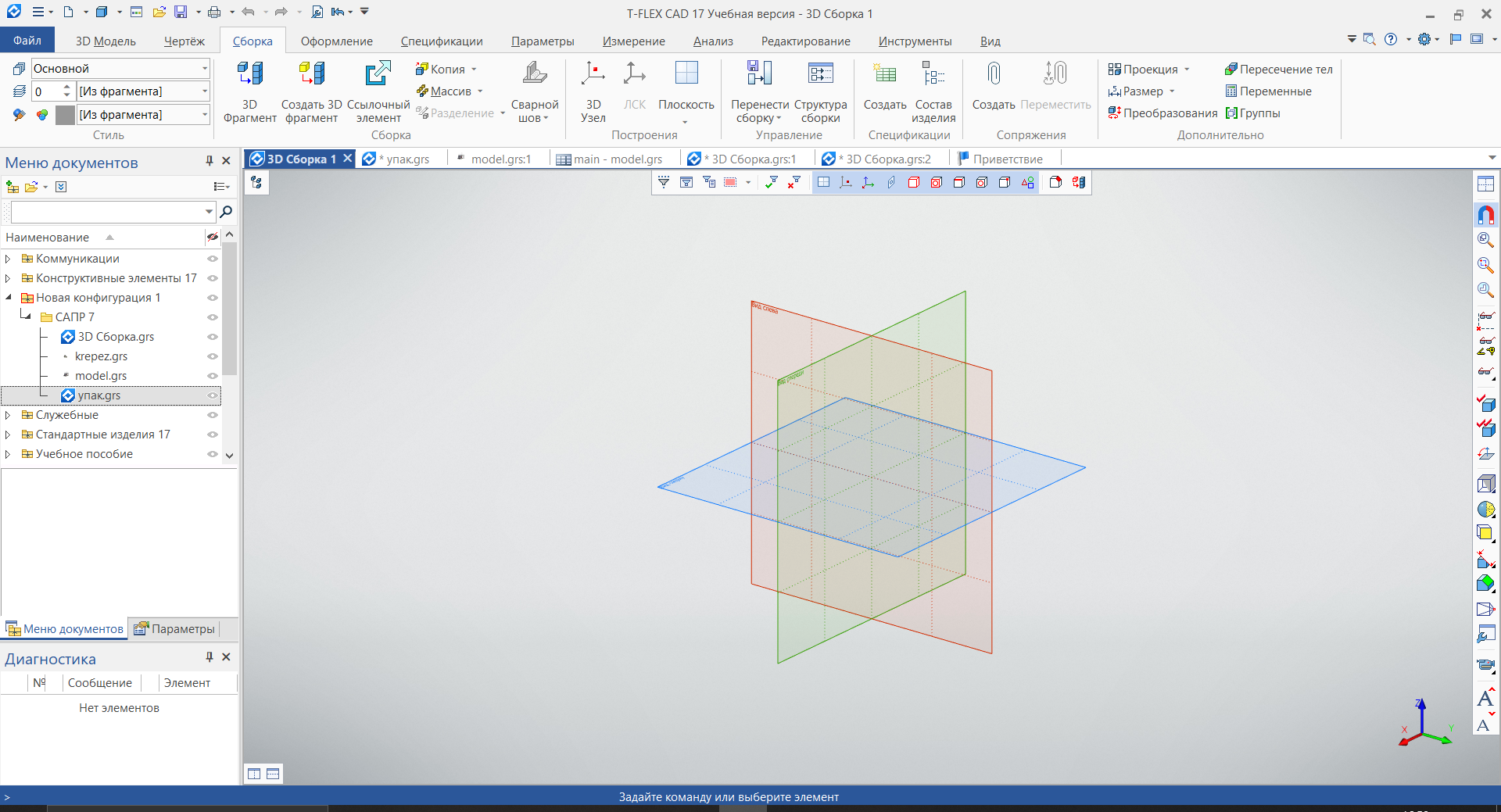

Первым шагом была создана пустая сборка (см. рисунок 1)

Рисунок 1 Пустая сборка

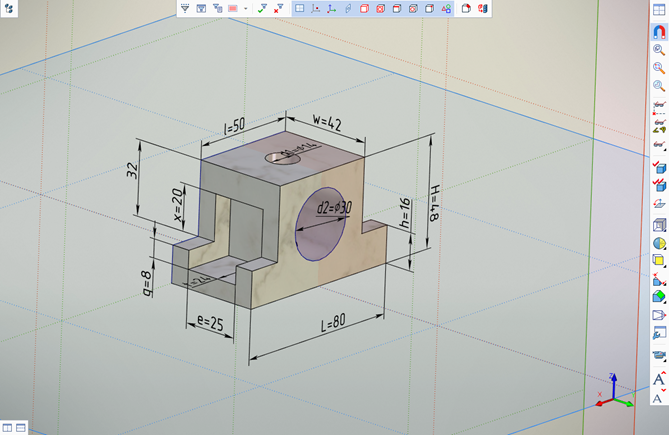

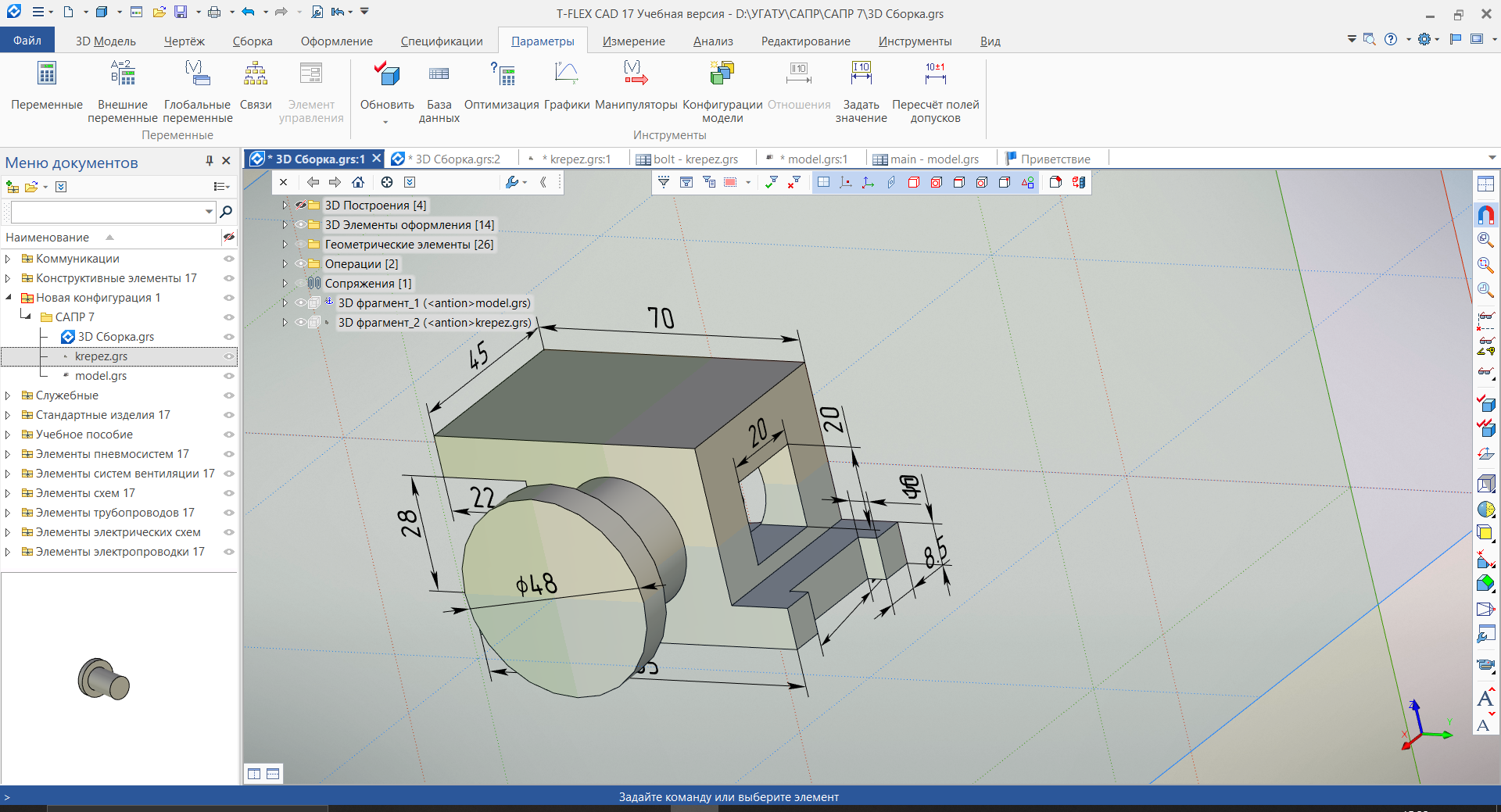

В качестве основного фрагмента была использована ранее созданная модель – фрагмент 1 (см. рисунок 2):

Рисунок 2 Фрагмент 1

Рисунок 3 Фрагмент 2

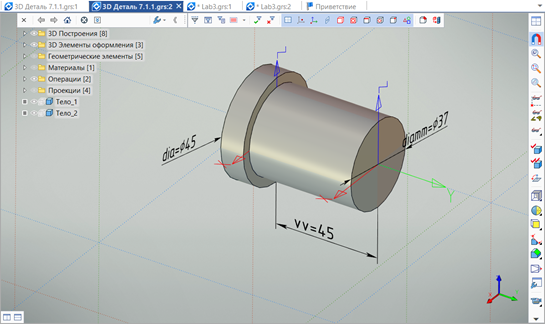

В качестве крепежного элемента был использован фрагмент 2 (см. рисунок 3):

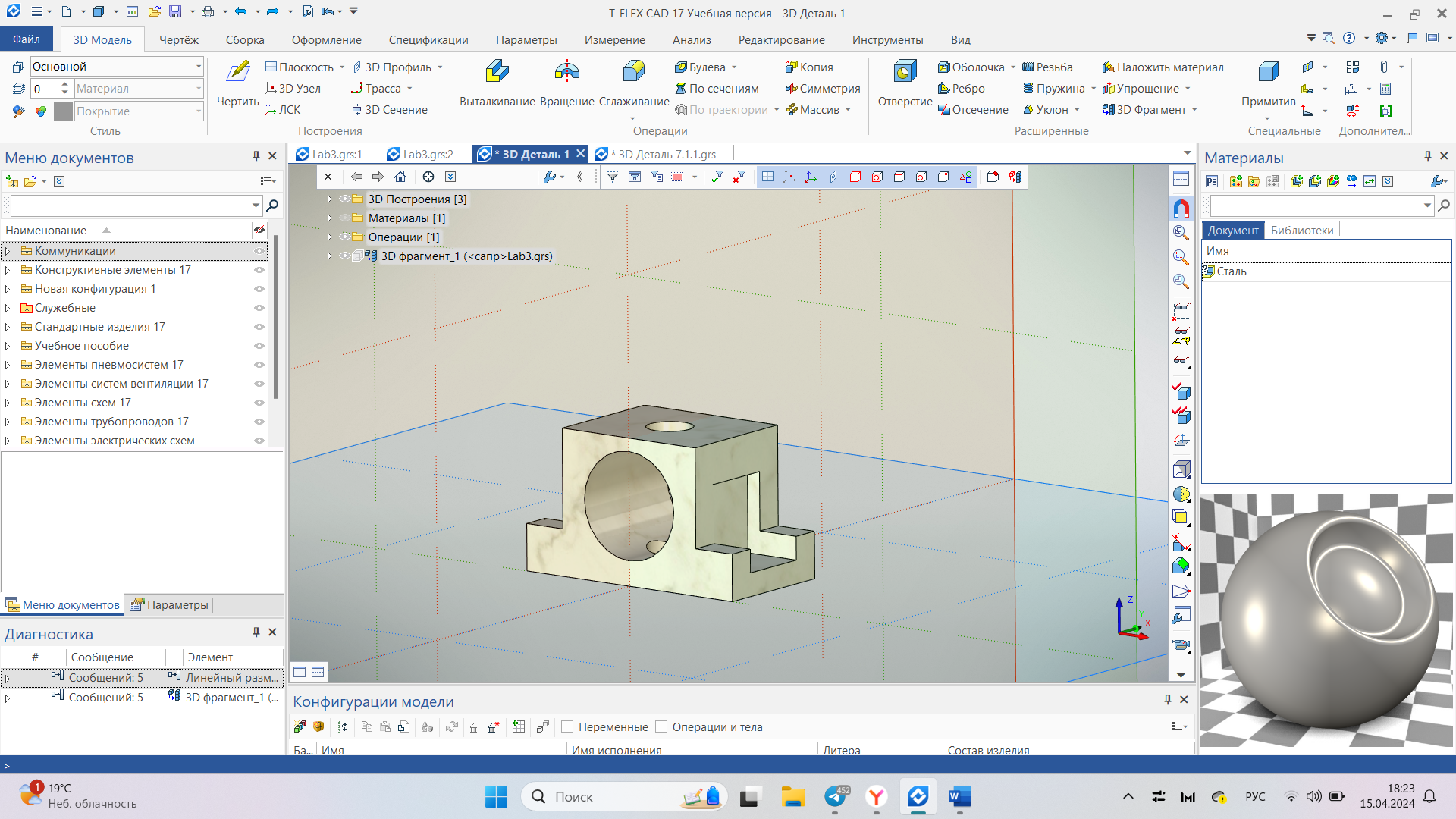

В качестве основной детали в сборку был добавлен 3D фрагмент (см. рисунок 4):

Рисунок 4 Добавленный 3D фрагмент

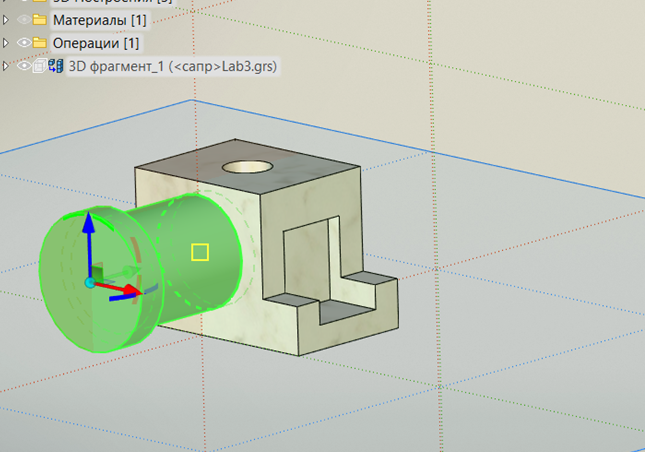

В качестве второй детали в сборку также был добавлен крепежный элемент (см. рисунок 5):

Рисунок 5 Добавленный крепежный элемент

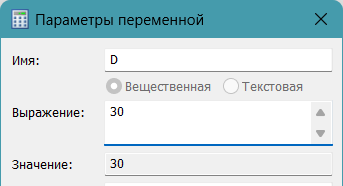

Была создана переменная «D», использующаяся в сборке для задания диаметра сразу у обеих деталей (см. рисунок 6):

Рисунок 6 Параметры переменной «D»

И также было создано диалоговое окно для ввода управляющей переменной. (см. рисунок 7):

Рисунок 7 Диалоговое окно

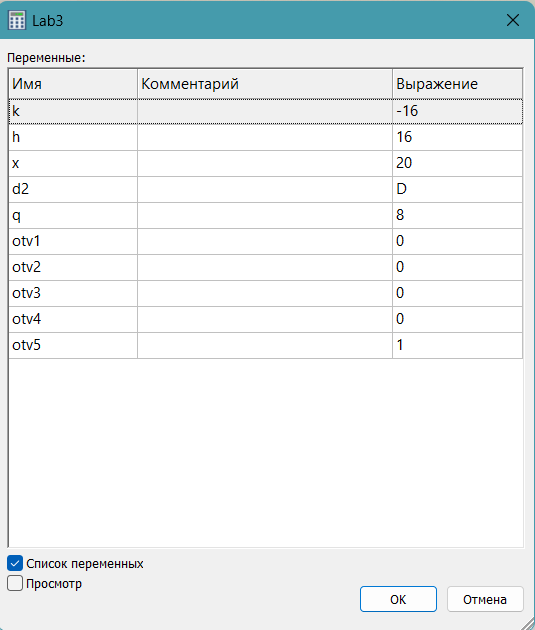

Далее 1 фрагмента была присвоена управляющая переменная «D» (см. рисунок 8):

Рисунок 8 Управляющая переменная 1

Для 2 фрагмента была присвоена управляющая переменная «Diam» (см. рисунок 9):

Рисунок 9 Управляющая переменная 2

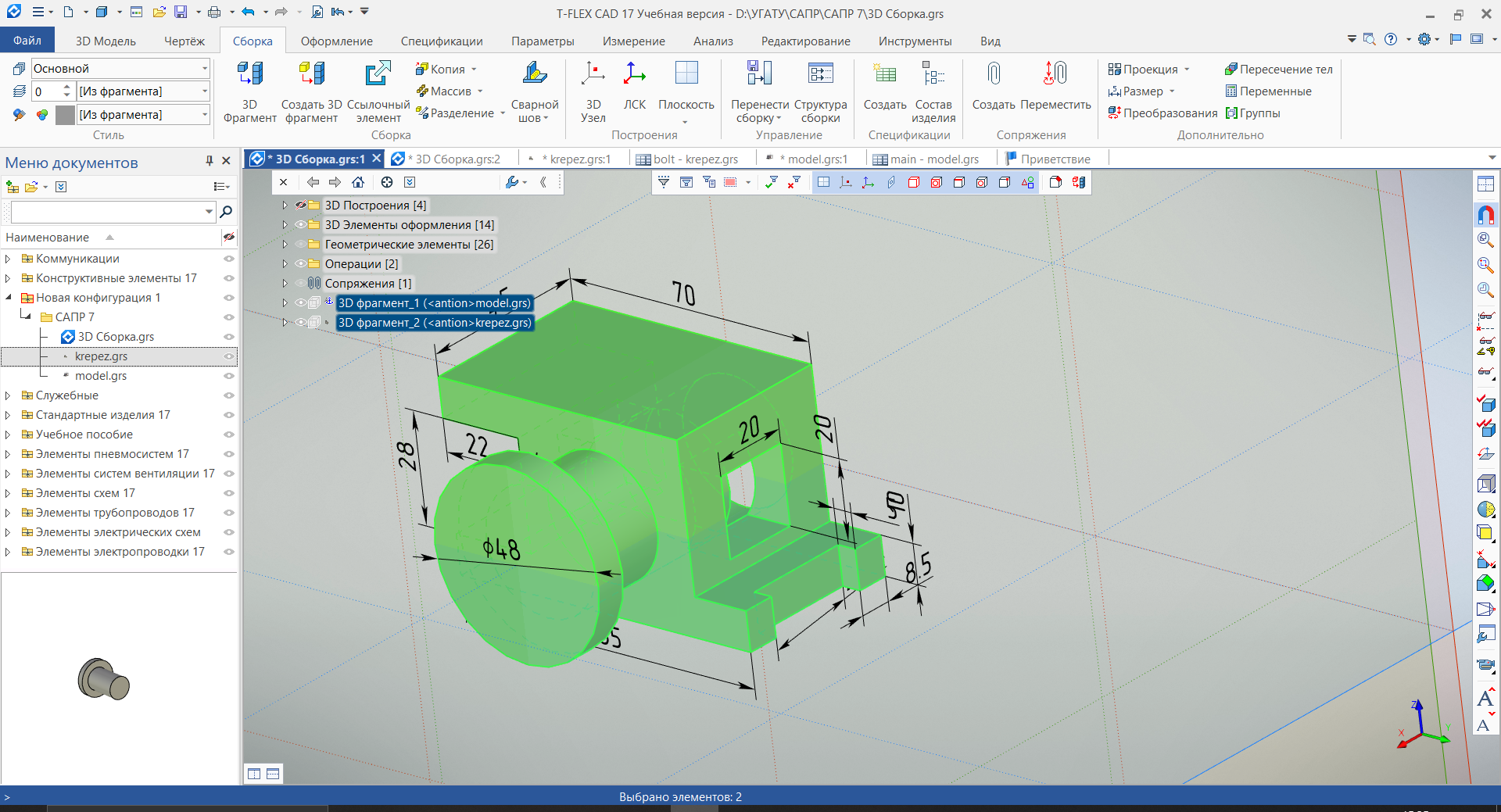

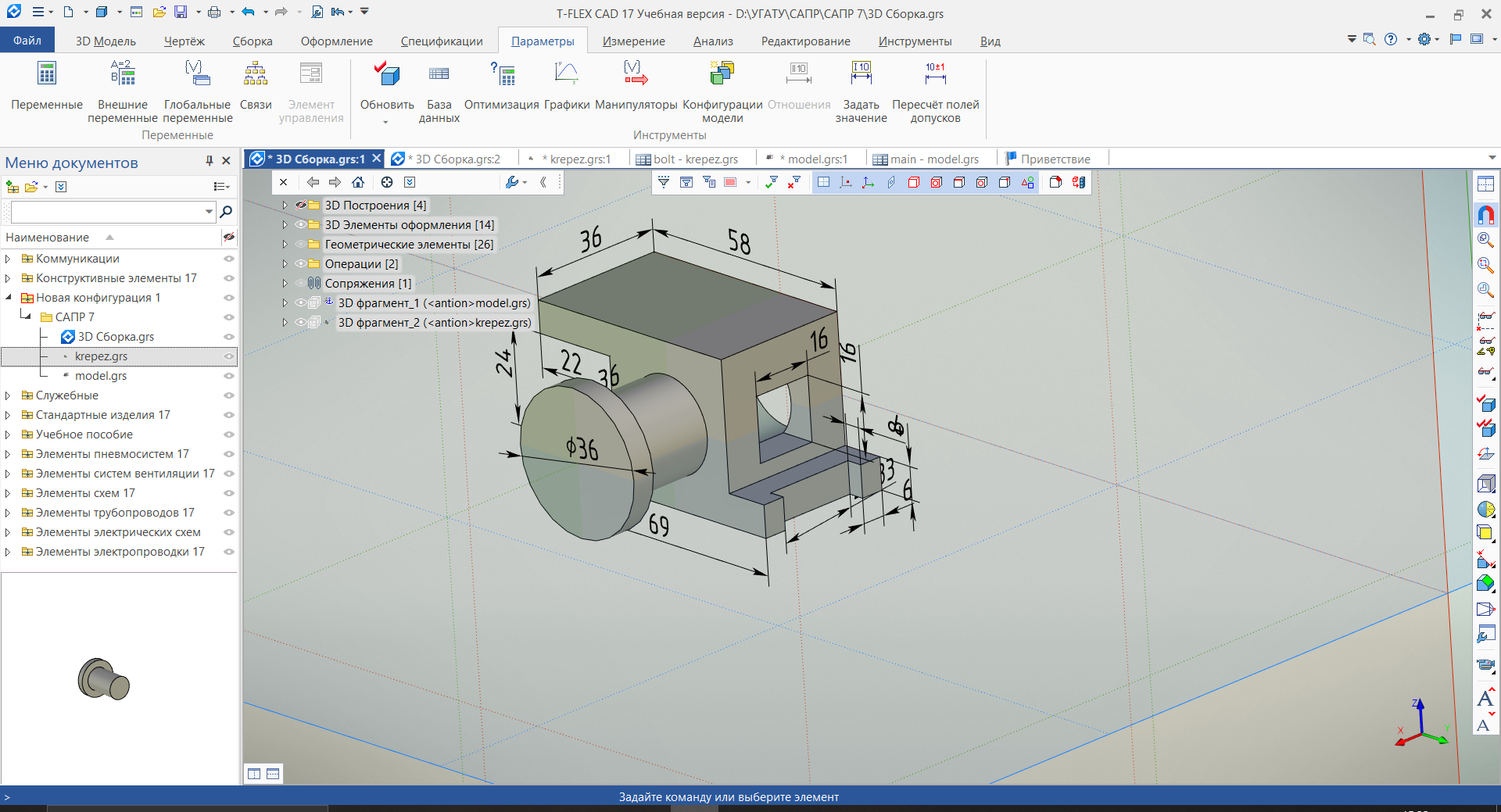

При изменении параметра через диалоговое окно, обновляются параметры сразу двух элементов (см. рисунок 10-11):

Рисунок 10 – Сборка с диаметром отверстия 30

Рисунок 11 – Сборка с диаметром отверстия 35

Следующим шагом было создано сопряжение для деталей, с указанным расстоянием не меньше 0, и закрепленной основной деталью (см. рисунок 12)

Рисунок 12 – Сопряжение для деталей

Вывод:

Были изучены возможности системы T-FlexCAD по созданию и использованию параметризованной сборочной 3D модели.
