Цель работы

Целью работы является изучение возможностей системы T-FlexCAD по формированию параметризованной геометрической модели детали. Создание диалога управления параметрами.

Логика построения параметризованной 3D модели

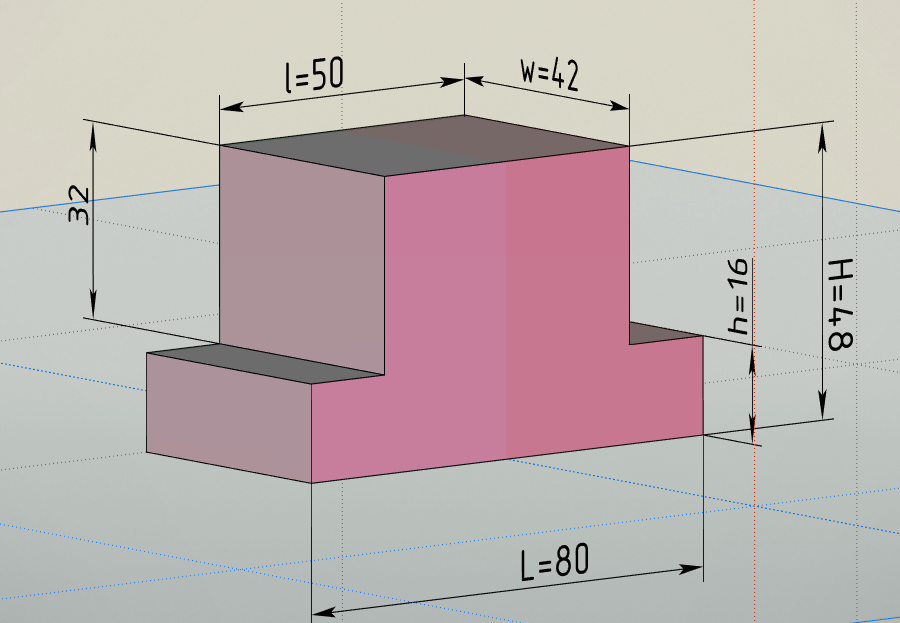

Рисунок 1 Фигура для построения

1. Построение модели было начато «с нуля». Для начала был выбран «Вид спереди» в функции «Чертить». С помощью функции «Прямая» на плоскости были построены вспомогательные прямые, расположение которых было задано с помощью переменных. В результате были получены узловые точки.

2. Далее, используя функцию «Изображение» были очерчены границы будущей модели способом соединения узловых точек.

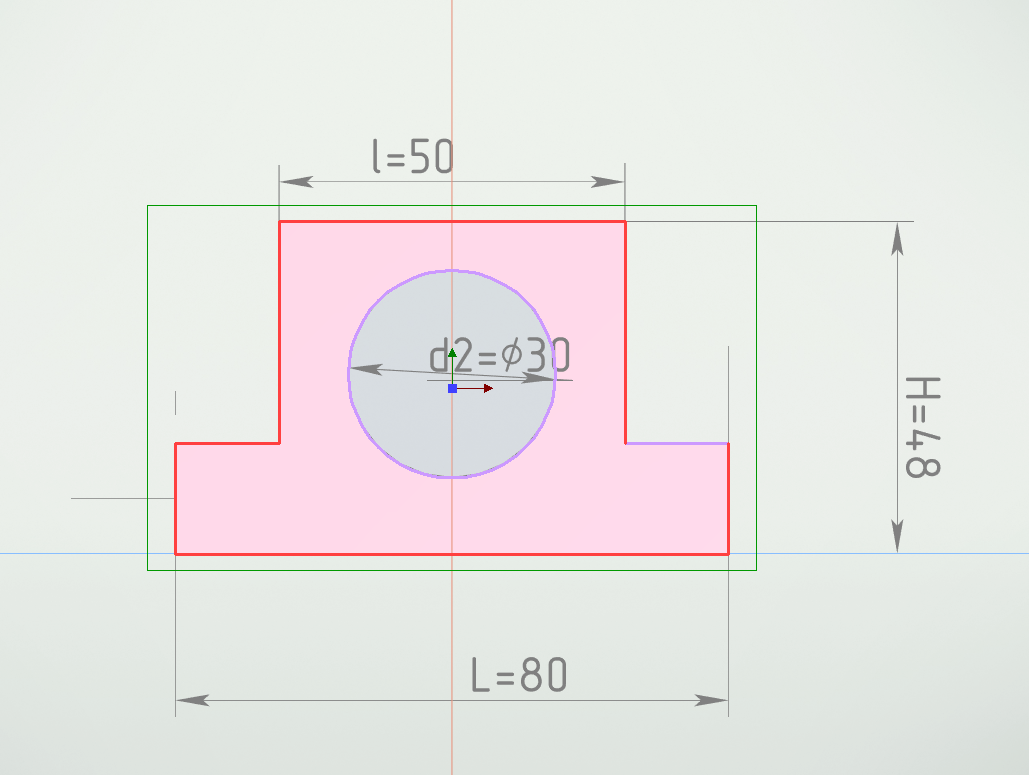

Рисунок 2 Построение на плоскости

3. С помощью команды «Выталкивание» на расстояние, обозначенное переменной w, получаем следующую фигуру:

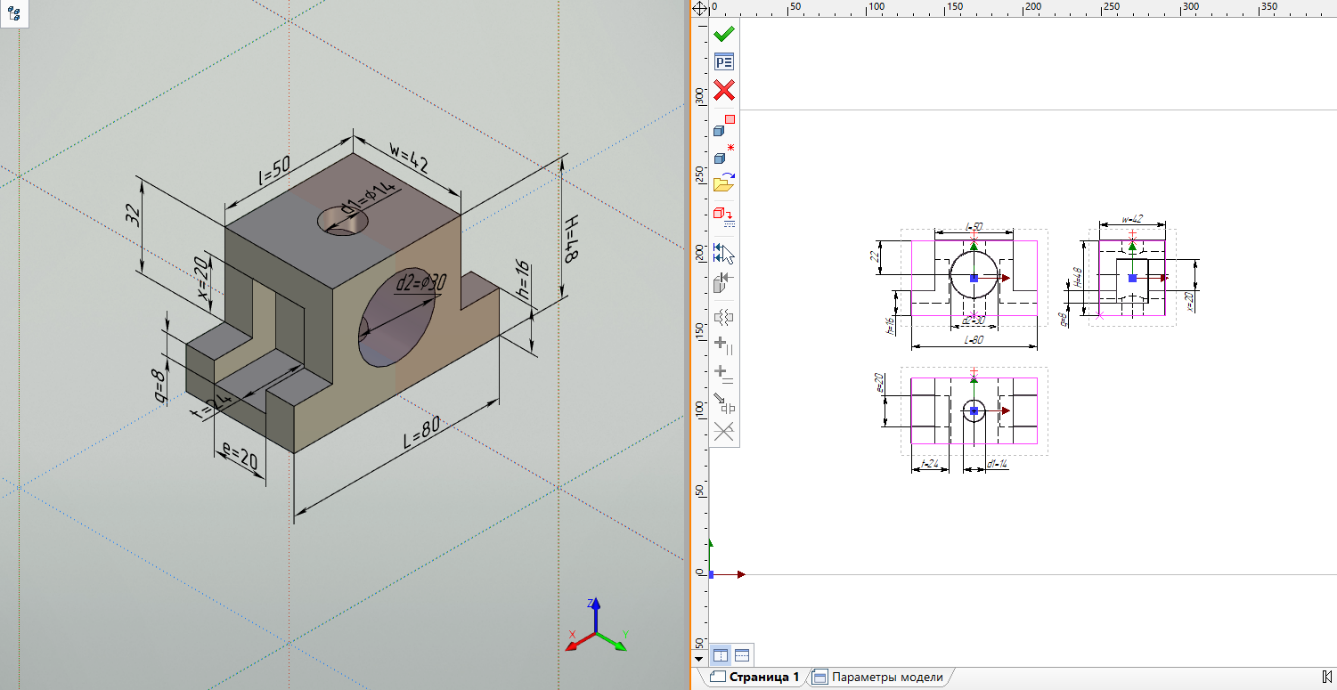

Рисунок 3 3D Фигура

4. Далее необходимо сделать отверстия на основной фигуре. В данном случае необходимо вместо вида спереди выбирать грань, и после нажатия правой клавиши мыши активировать функцию «Чертить на грани».

Рисунок 4 Чертить на грани

Затем с помощью команды «Выталкивание» создается объемная фигура, которую будет необходимо «вычесть» из основной фигуры с помощью функции «Булева».

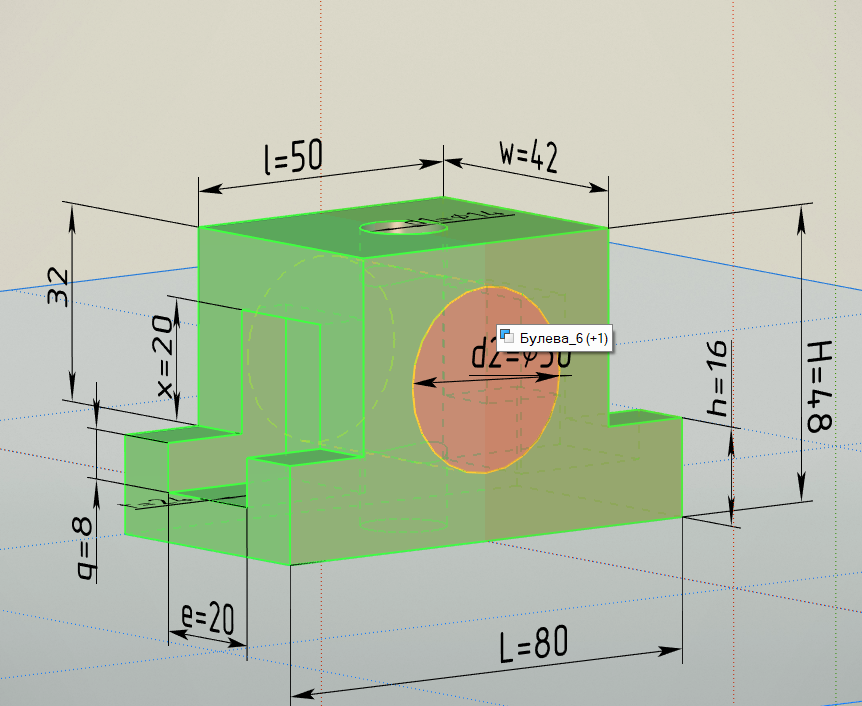

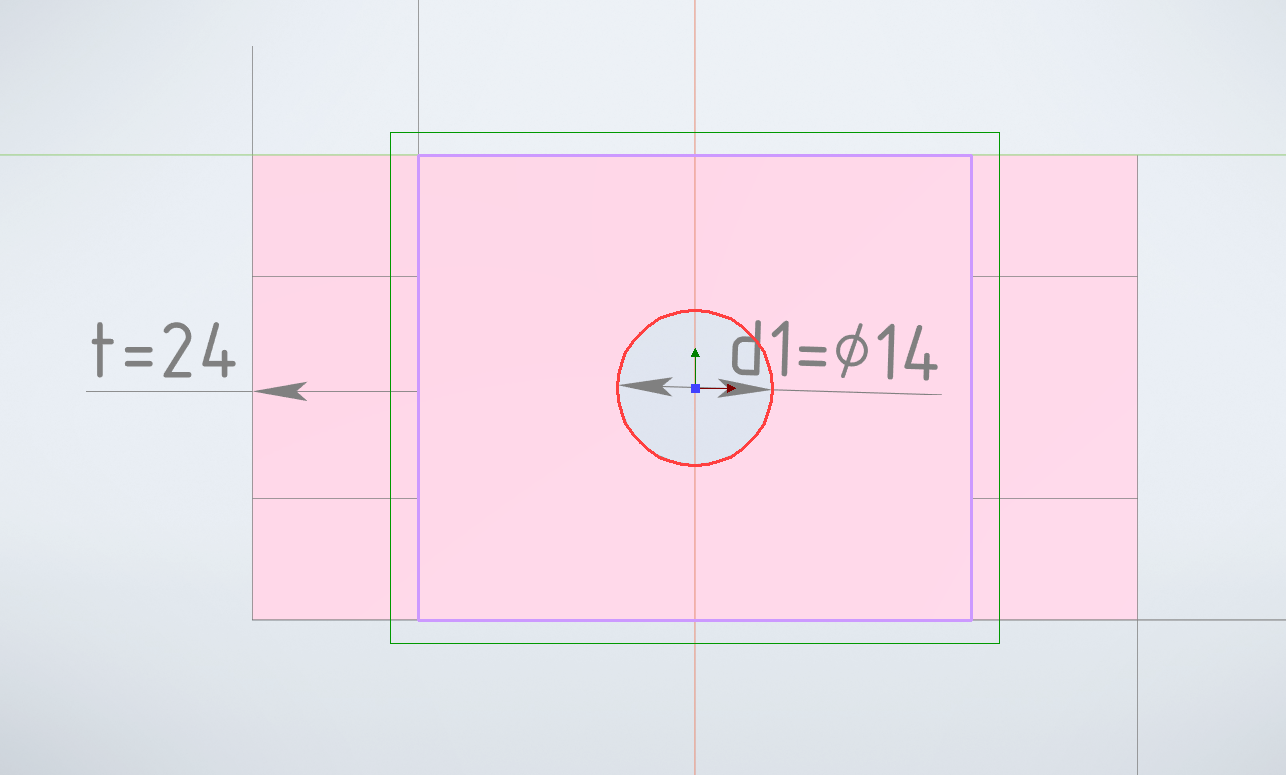

Рисунок 5 Построение круглого отверстия

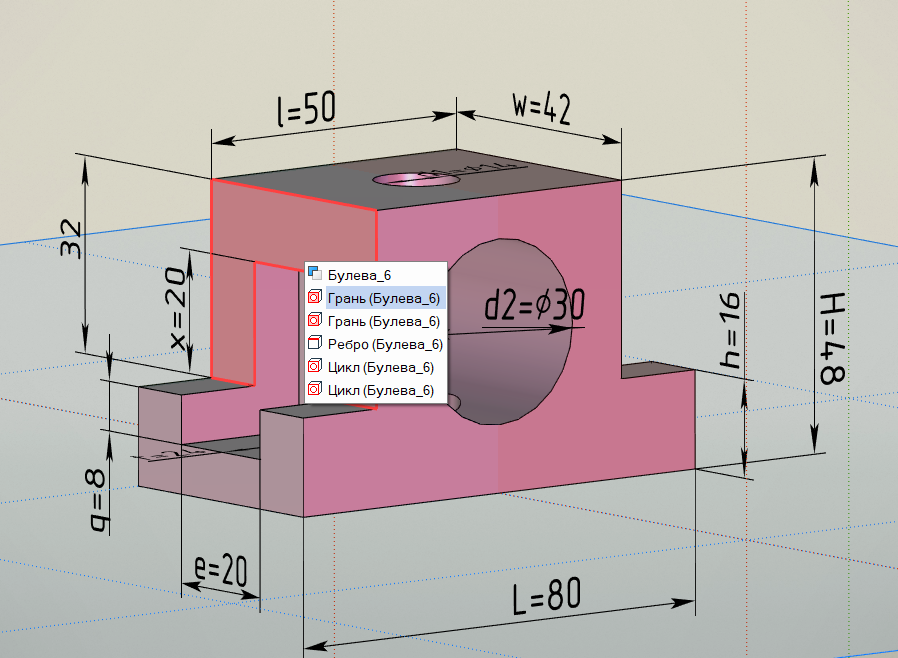

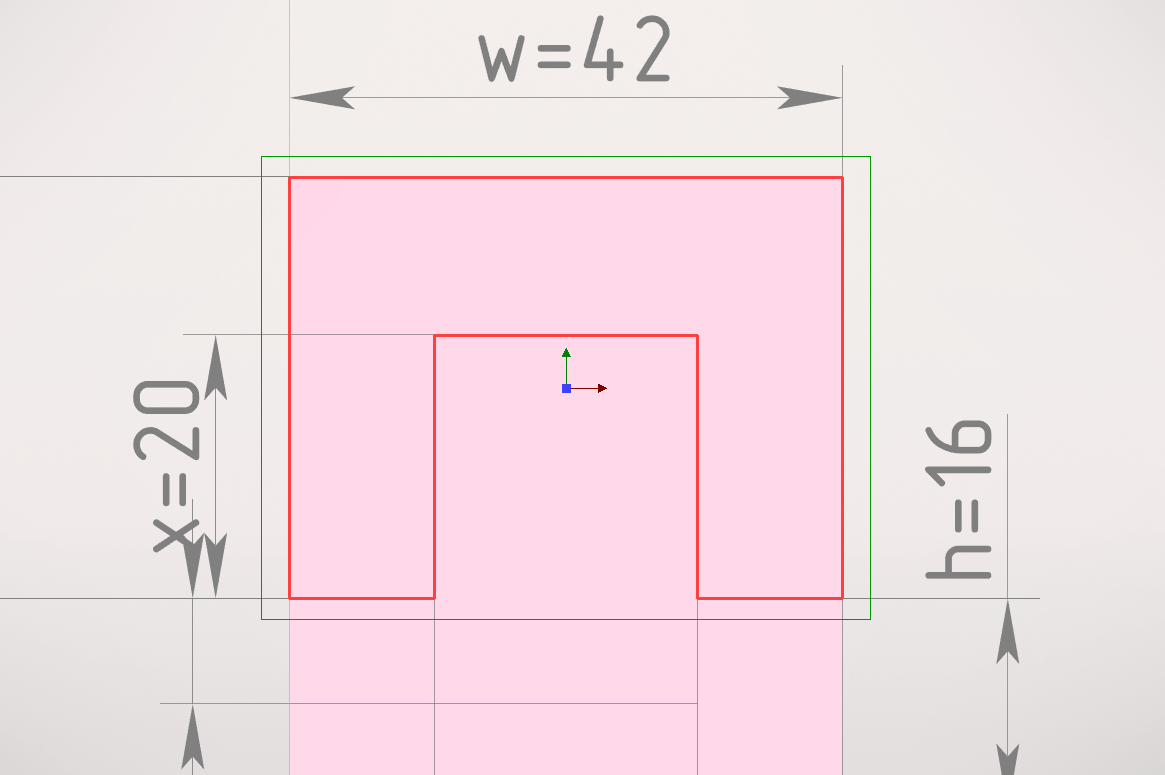

Рисунок 6 Построение квадратного отверстия

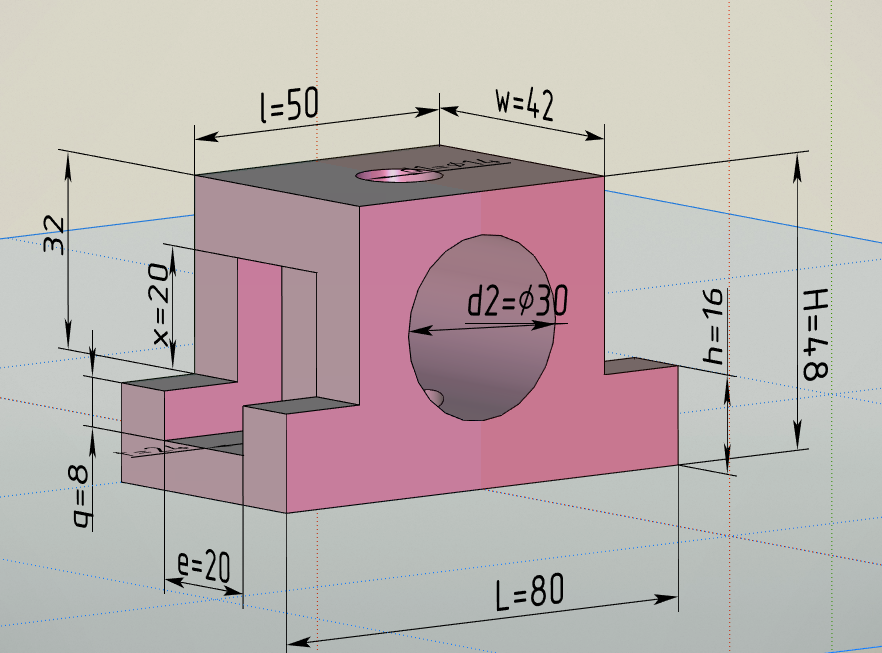

Рисунок 7 Результат выталкивания

Рисунок 8 Результат булева

5. Модель построена.

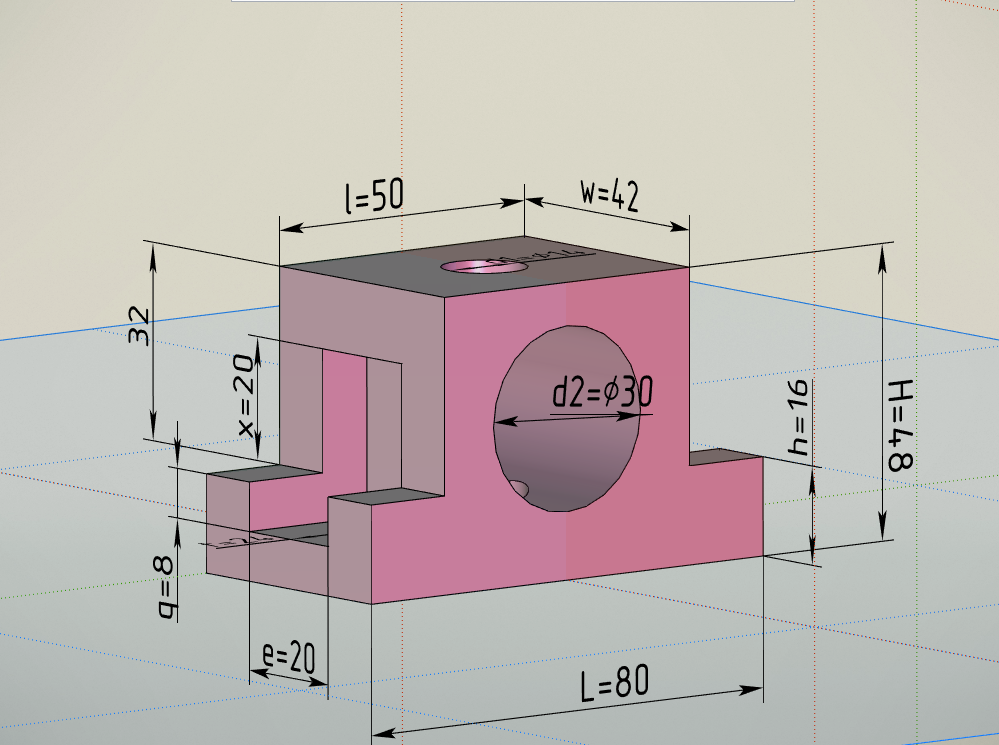

Рисунок 9 Конечная фигура

6. Далее были созданы 3 стандартных вида при помощи соответствующей функции.

Рисунок 10 Три ст. вида

7. На новой вкладке с помощью инструмента «Элемент управления» создается диалоговое окно. Обоснование выбора переменных представлено в отдельном пункте отчета.

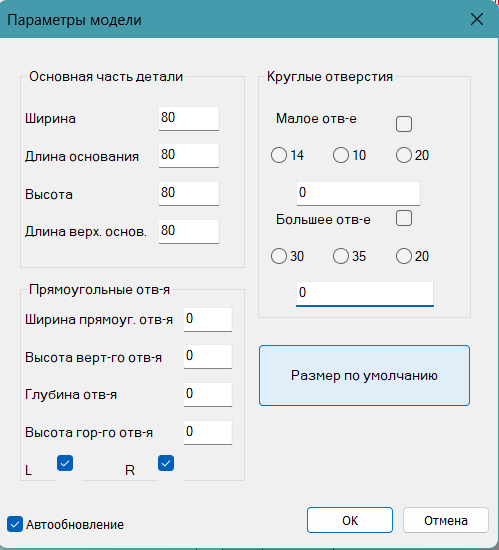

Рисунок 11 Диалоговое окно

Диалог управления

В результате выполнения лабораторной работы был создан диалог управления следующим образом:

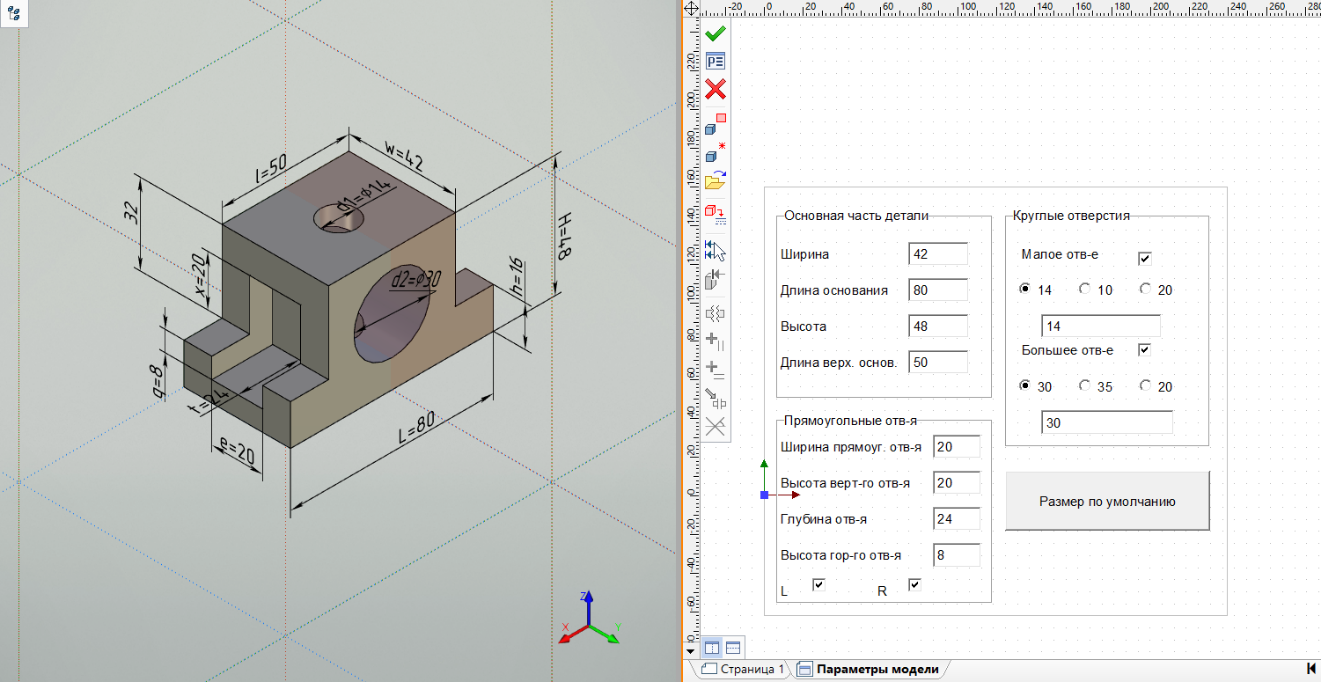

Рисунок 13 Диалог управления

В данный диалог были добавлены все переменные, использующиеся при построении основной фигуры. Для удобства они были разбиты на группы:

1. Основные размеры – длина (L, l), ширина (w) и высота (H).

2. Отверстия – служат для изменения размеров отверстий. Группа содержит: диаметр малой окружности (d1), диаметр большой окружности (d2), кнопка для изменения наличия отверстий, и различные варианты диаметров.

3. Прямоугольные отверстия – служат для изменения размеров прямоугольных отверстий. Группа содержит: ширину прямоугольного отверстия(e), высоту вертикального(x) и горизонтального отверстий(q) и глубину(t).

4. Размер по умолчанию – приводит все значения к стандартным.

Результат построения

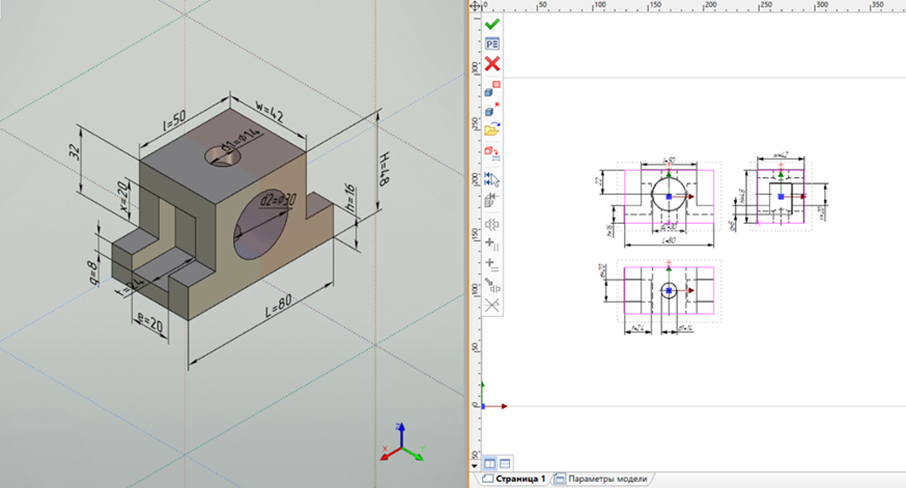

В результате построения имеем следующую фигуру, которую можно видоизменять с помощью редактирования переменных в диалоговом окне. Вместе с фигурой будут изменяться и 3 стандартных вида с размерами.

Рисунок 14 Результат построения

Модификации модели и трех стандартных видов

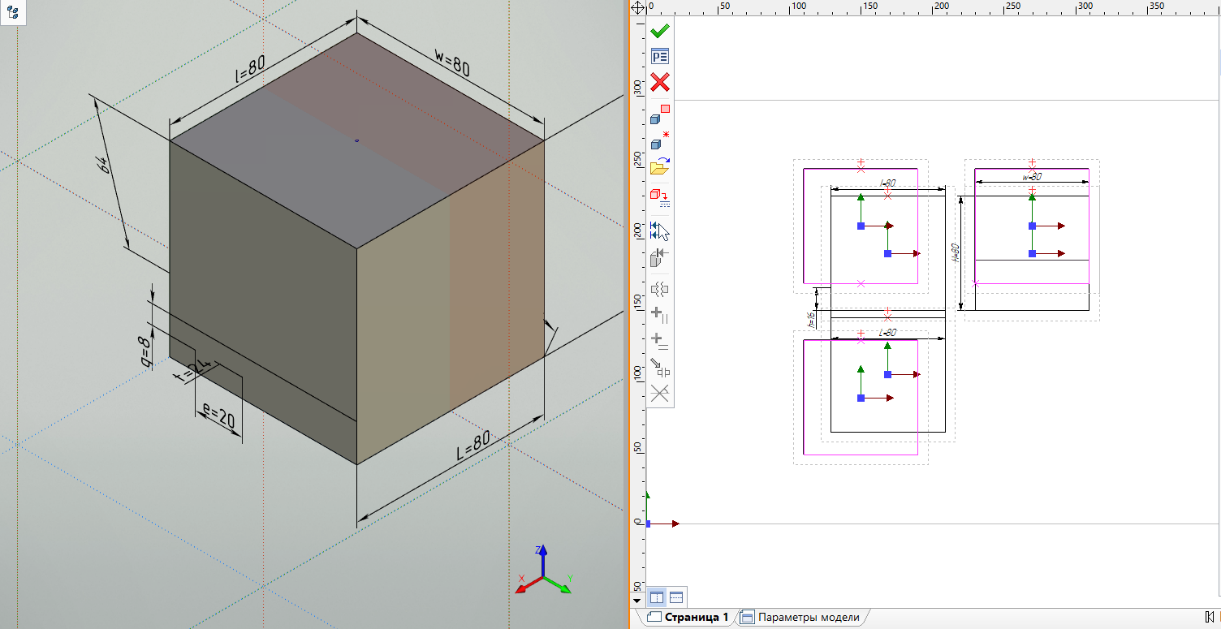

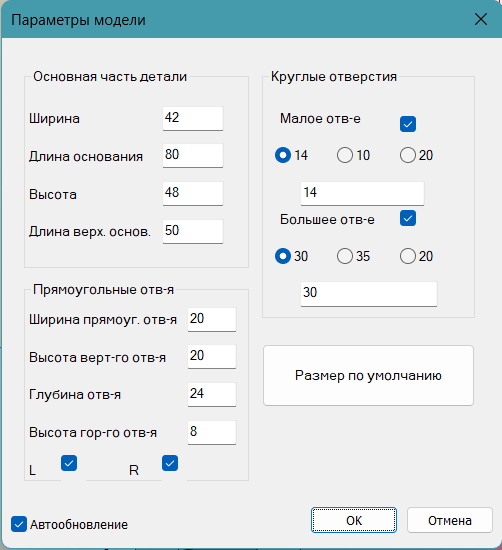

Рисунок 15 Диалоговое окно модификации 1

Рисунок 16 Модификация 1

Рисунок 17 Диалоговое окно модификации 2

Рисунок 18 Модификация 2
