Министерство образования Российской Федерации

ФГБОУ ВО

Уфимский университет науки и технологий

Кафедра вычислительной математики и кибернетики

ОТЧЕТ по лабораторной работе №7

по дисциплине:

«Системы автоматизированного проектирования»

на тему:

«Создание библиотечного элемента в системе T-Flex CAD»

Выполнил: студент гр. ПРО-332

Ихсанова Э. А.

Проверил: преподаватель

Верхотурова Г.Н.

Содержание

Содержание 2

1. Цель работы 3

2. Ход работы 3

3. Выводы 8

1. Цель работы

Целью работы является изучение возможностей системы T-Flex CAD по созданию и использованию библиотечных элементов.

2. Ход работы

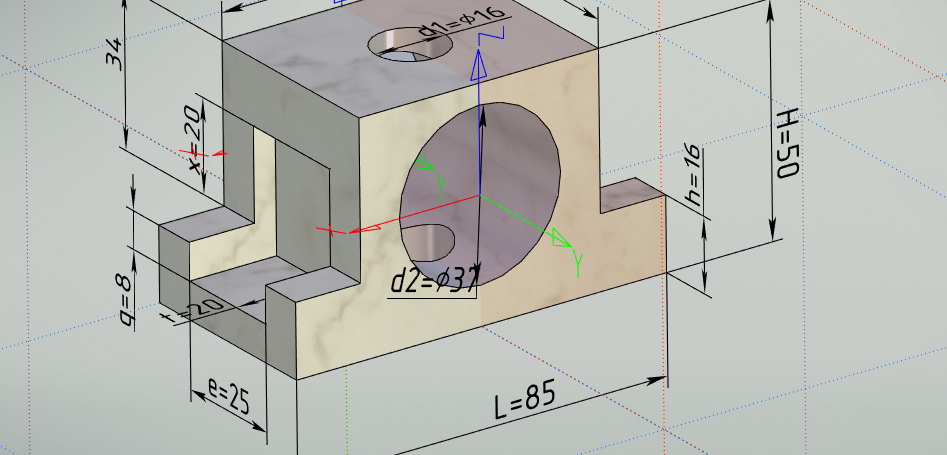

1. Заданная модель

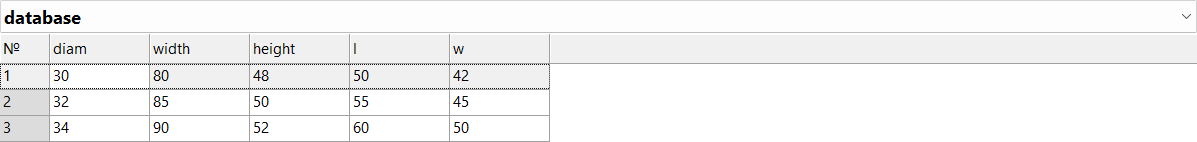

2. Мы создали базу данных с 3-мя вариантами значений

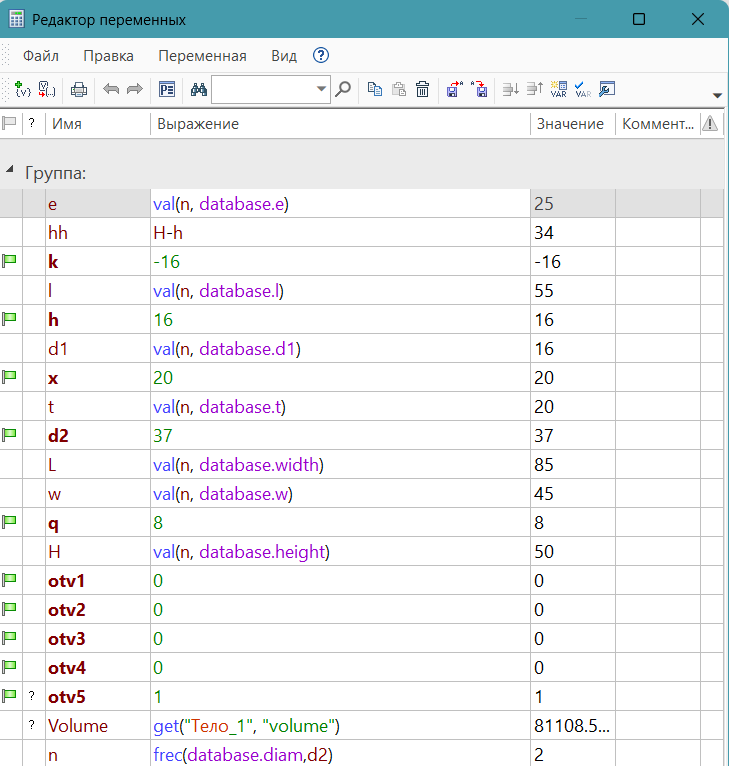

3.Определяющим параметром выбрали номинальный диаметр отверстия (Diamf), также была создана переменная Type, а также прописаны функции для того, чтобы “доставать” нужные значения из БД.

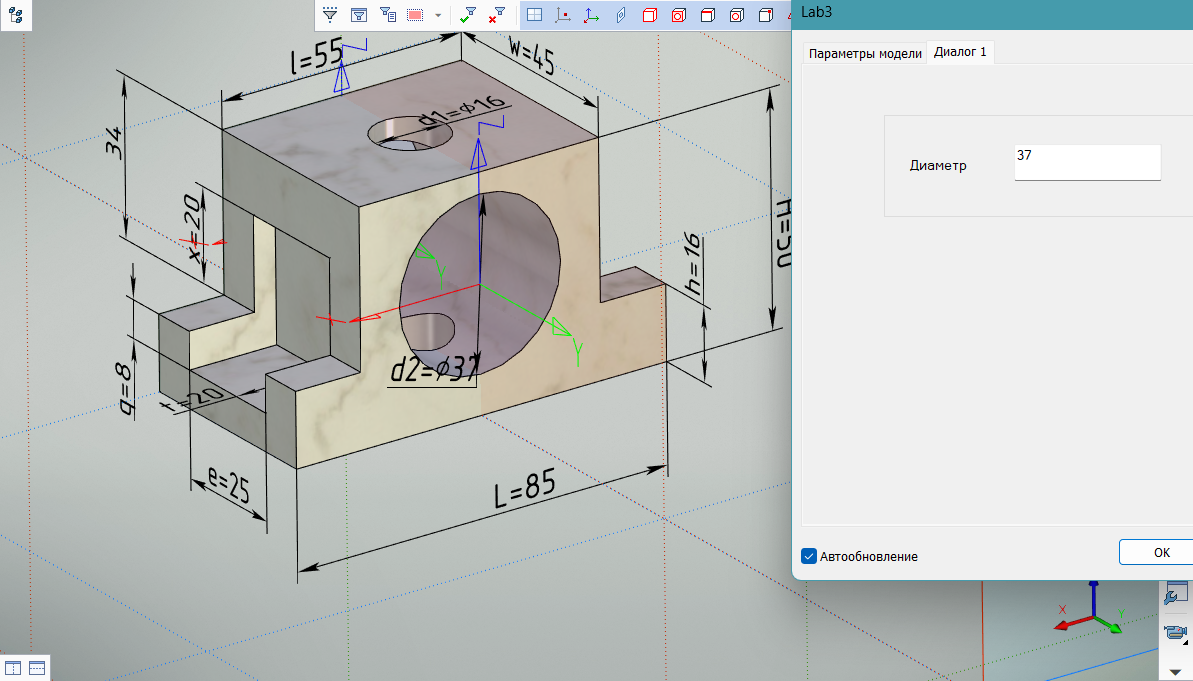

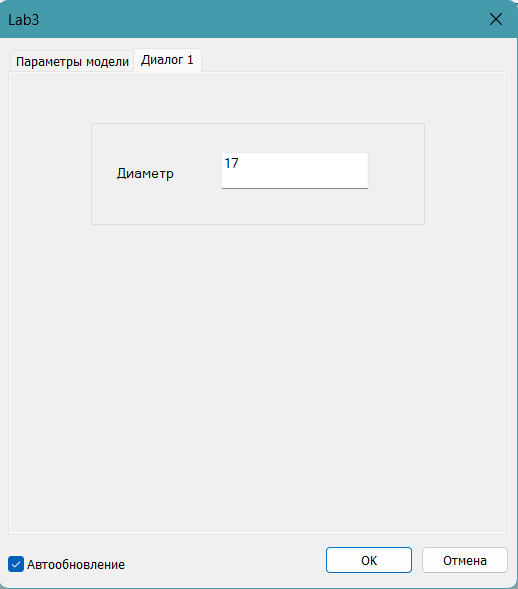

4. Для управления диаметром был создан диалог управления

5. Далее были построены ЛСК и коннектор

6. Примеры

6. Те же действия производим с крепёжной деталью

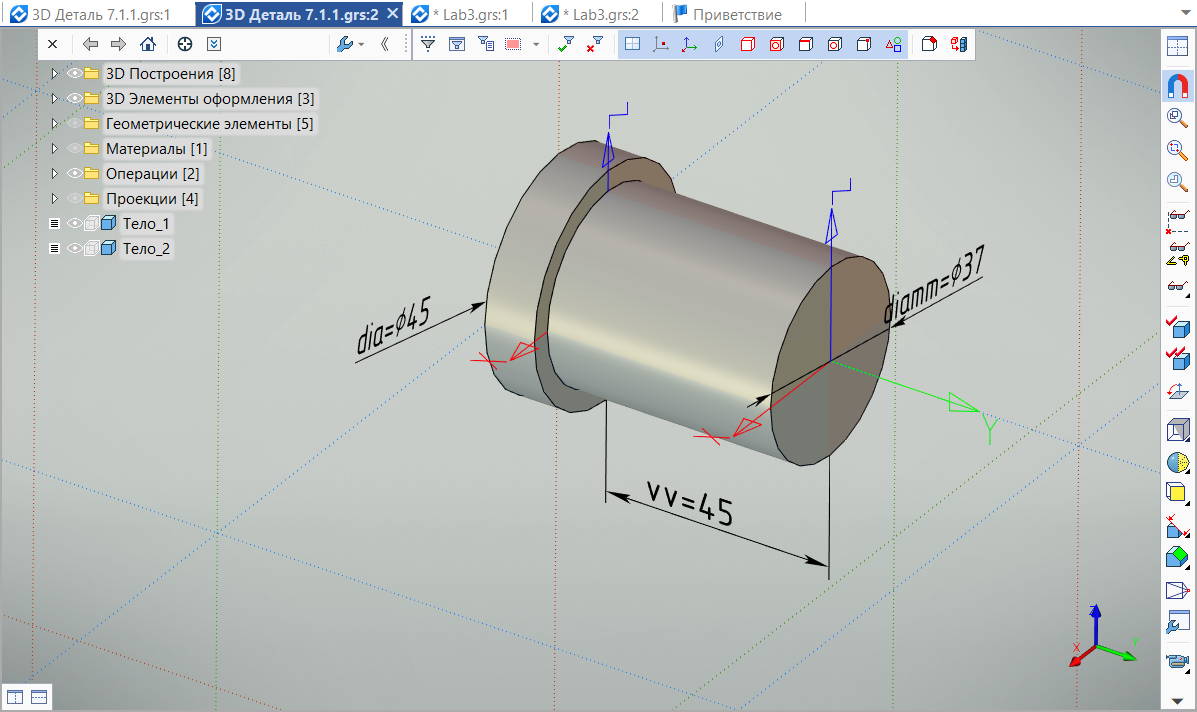

Деталь:

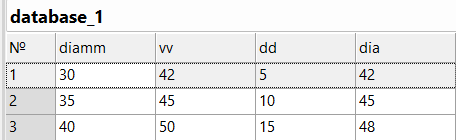

База данных:

Определяющим параметром была выбрана переменная diamm, отвечающая за диаметр:

Создана переменная n1, с помощью которой получаем строку из БД

Создан диалог управления

Также были построены ЛСК и коннектор, которые берут начало от центра болта (3D узла), движение по коннектору происходит по оси X

10. Примеры

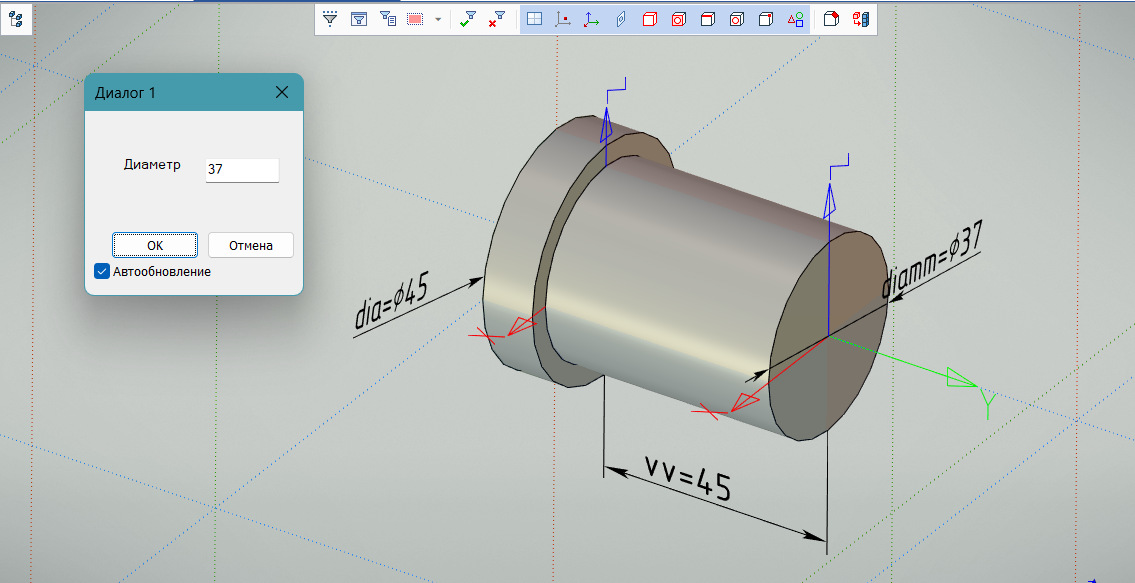

Диаметр болта 37:

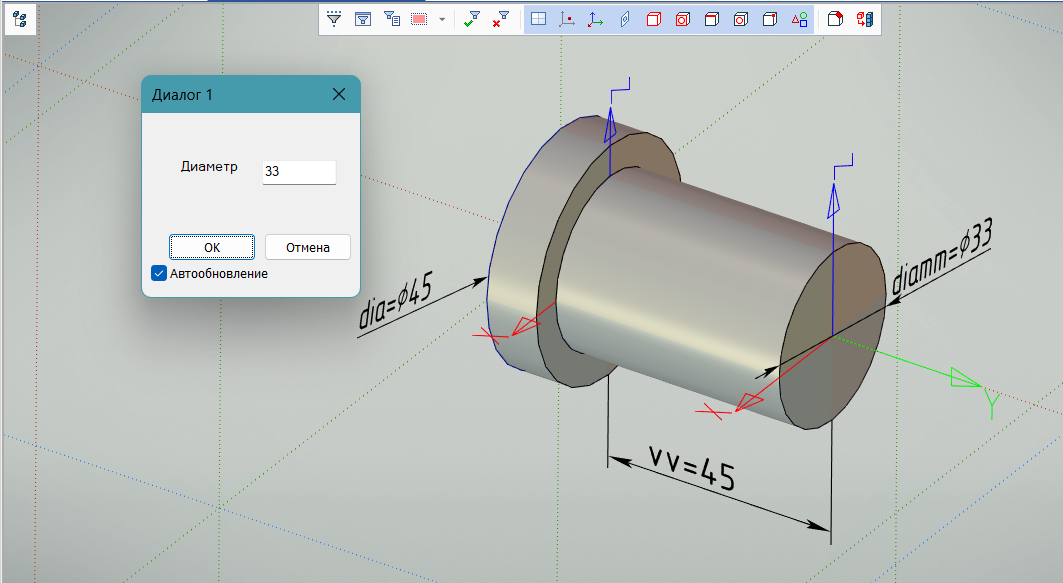

Диаметр болта 33:

3. Выводы

В ходе выполнения лабораторной работы я изучила возможности системы T-Flex CAD по созданию использованию библиотечных элементов, а также создала базу данных вариаций моей фигуры и крепёжного элемента для неё

Уфа – 2024
