.pdfЗАДАНИЕ №4 на ЛАБОРАТОРНУЮ РАБОТУ.
Решение задач оптимизации 2D чертежа и 3D модели.
1 Цель работы
Целью работы является изучение возможностей системы T-FlexCAD по подбору значений существующих переменных построенной трехмерной модели, удовлетворяющих поставленным условиям.
2 Основные теоретические положения
Команда Параметры|Оптимизация предназначена для решения задач оптимизации 2D чертежа или 3D модели. Решением задачи является подбор значений существующих переменных, наилучшим образом удовлетворяющих поставленным условиям. Вызов команды возможен только при наличии в документе численных переменных.
После вызова команды появляется окно "Задания на оптимизацию", содержащее список сформированных задач оптимизации.
В колонке "Имя" отображается имя переменной, оптимизацию значения которой определяет задание. Колонка "Комментарий" содержит текстовые строки, вводимые пользователем. Документ T-FLEX CAD может содержать любое количество заданий на оптимизацию.
Графические кнопки в нижней части окна позволяют выполнить следующие действия:
-Добавить. Ввод нового задания оптимизации.
-Удалить. Удаление задания, соответствующего текущей строке
списка.
-Свойства. Выводит окно "Задание параметров" для задания, соответствующего текущей строке списка.
-Выполнить. Запускает расчѐт оптимизации. При этом в соответствии
сзаданными параметрами оптимизации система производит поиск решения и пересчитывает чертѐж или 3D модель в соответствии с найденными значениями переменных.
-Выход. Прекращает выполнение команды.
3 Последовательность выполнения работы
1.Ввести новую переменную, которая определяет объем созданной трехмерной детали, например, Volume.
2.Рассчитать объем детали, используя введенные ранее переменные или используя стандартную функцию для вычисления объема тела:
Имя Volume присвоить Выражение get(«Тело_1», «volume»).
3.Выбрать некоторые переменные и диапазон их изменения для решения задач оптимизации объема трехмерной детали с целью:
Минимизации объема - переменные, задающие внутренние отверстия модели должны стремиться к максимально возможному значению, например, диаметр отверстия на Рис.1 можно задать в диапазоне от 80
до 98.
Максимизации объема - переменные, задающие внутренние отверстия модели должны стремиться к нулевому значению, например, диаметр отверстия на Рис.1 можно задать в диапазоне от 8 до 0 (для уменьшения количества итераций).
Приравнять заданному значению объема, большему минимального рассчитанного значения или меньше максимального.
В поле допуск необходимо задать число, равное, например, 10.

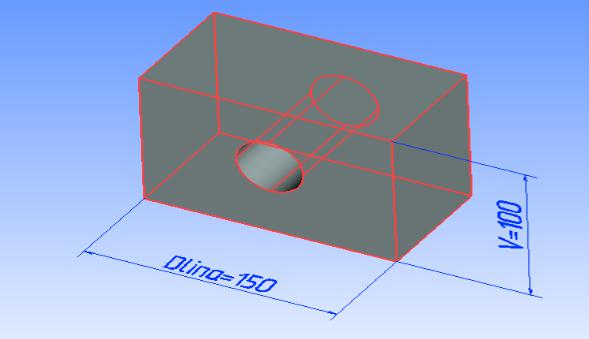

Рис.1
4 Формы отчетности
В связи с переходом на дистанционную форму обучения результаты работы оформляются в виде небольшого отчета, содержащего скрины:
1.Окна каждого задания на оптимизацию;
2.Окна полученных результатов;
3.Изображения полученных моделей.
