Задание:

1. Написать программу нахождения номера первого отрицательного числа.

2. Записать программу в мнемокодах, введя ее в поле окна Текст программы.

3. Сохранить набранную программу в виде текстового файла и произвести ассемблирование мнемокодов.

4. Загрузить в ОЗУ необходимые константы и исходные данные.

5. Отладить программу.

Ход выполнения работы:

Граф-схема

Ячейка	Значение
040	12
041	10
042	0
043	-17
044	0
045	4
046	2
047	-8
048	82
049	6

1. Исходные значения

Адрес	Мнемокод	Примечание
000	RD #40	Вписать 40
001	WR 50	В ячейку 50
002	RD #10	10 в 51
003	WR 51
004	RD #0	0 в 52
005	WR 52
006	M1: RD 52	Из яч. 52
007	ADD @50	Добавить то, что хранится по адресу 50
008	JS M2	Если <0, то перейти в М2
009	RD 50	Увеличить яч. 50
010	ADD #1	На один
011	WR 50
012	RD 51	Уменьшить яч. 51
013	SUB #1	На один
014	WR 51
015	JNZ M1	Не 0, то перейти к М1
016	M2: RD 50	Вывести яч. 50
017	OUT
018	HLT	Стоп

2. Код программы

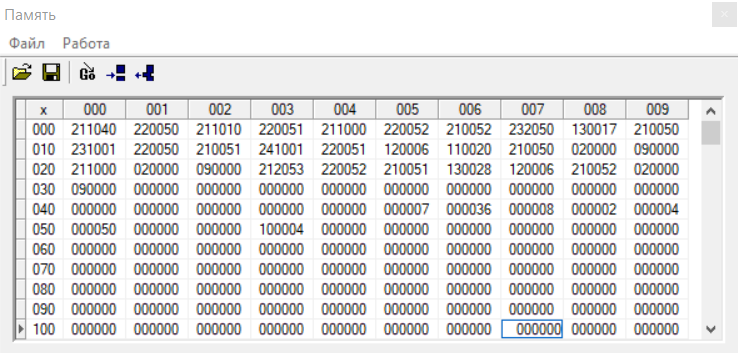

Результат выполнения работы:

Результат выполнения программы, с 1. Исходные значения.

Вывод:

Результаты, которые выдает программа, совпадают с результатами, вычисленными вручную.
