Органические
электрохимические
транзисторы
Выполнила студентка группы 1283 Григорьева В.В.
Преподаватель Ситков Н.О.
Органические электрохимические транзисторы
Органические электрохимические транзисторы (OECT) — это инновационные устройства, где проводимость модулируется за счёт взаимодействия электронов и ионов. Их уникальные свойства открывают возможности для создания биосенсоров, носимой электроники и нейроморфных систем.
Устройство OECT

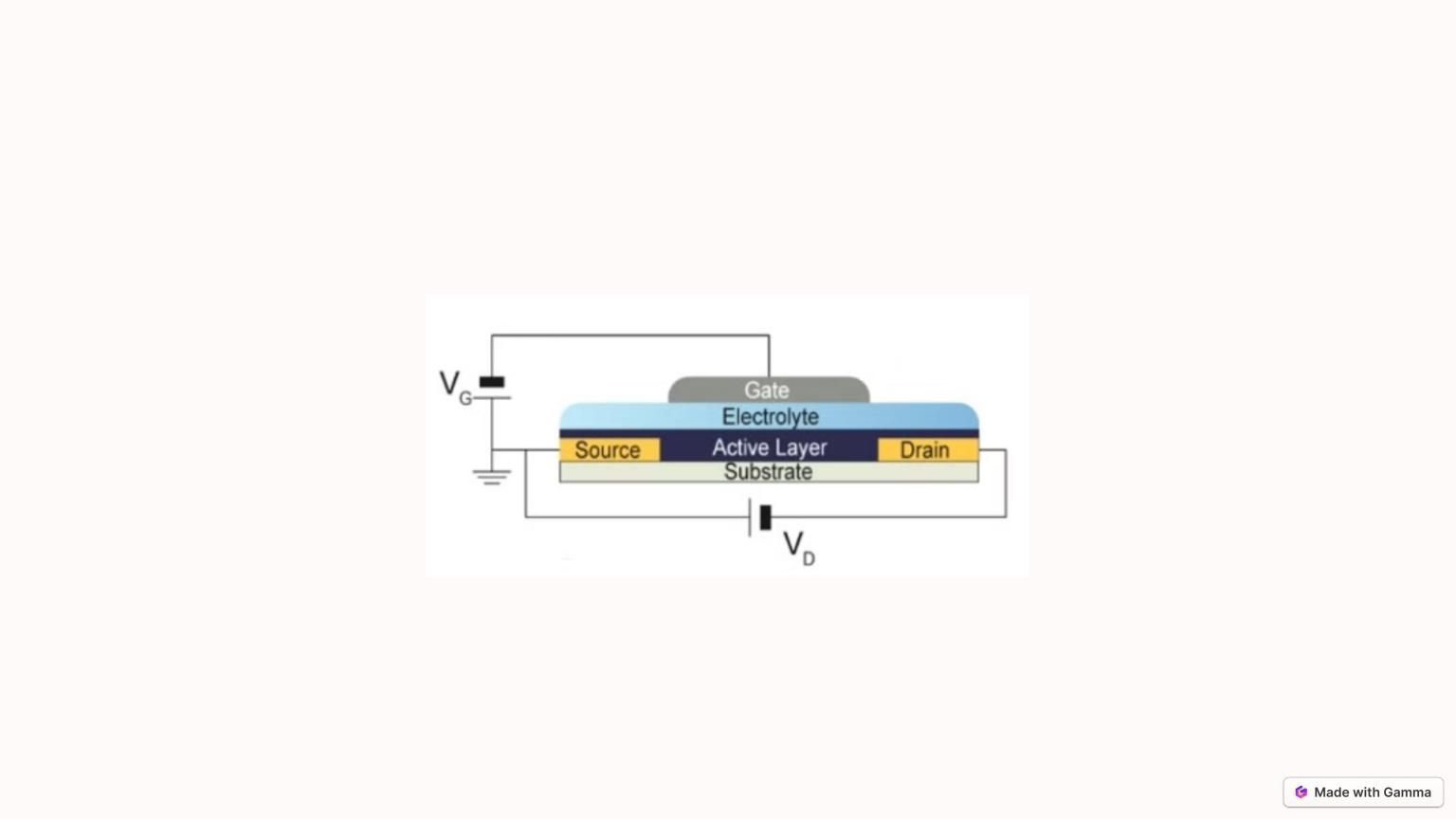

Схема OECT: исток (Source), сток (Drain), затвор (Gate), электролит (Electrolyte), активный слой (Active Layer)
Принципы работы OECT
Трёхконтактное устройство
Состоит из истока, стока и затвора, где активный слой из проводящего полимера (например, PEDOT:PSS) непосредственно контактирует с электролитом.
Электрохимическое легирование
При приложении напряжения затвора (UG) происходит инжекция ионов из электролита в активный слой, что приводит к изменению его проводимости. Этот процесс обеспечивает изменение концентрации подвижных зарядов в полимере и, как следствие, изменение тока стока (ID).
Технологии изготовления OECT
Активный слой |
Электроды |
Формирование активного слоя из |
изготавливаются из проводящих |
проводящих полимеров |
материалов — золота, углеродных |
осуществляется с помощью спин- |
чернил или PEDOT:PSS. Методы их |
коатинга, струйной печати и |
формирования включают |
электрохимической |
термическое напыление для |
полимеризации. |
металлических покрытий и |
|
трафаретную печать, подходящую |
|
для массового производства. |
Электролит
Может быть жидким, гелевым или твёрдым. Для миниатюрных устройств используются микрожидкостные каналы, обеспечивающие локальную подачу электролита, или стабильные гели на основе полимеров (например, PVA - H PO ), повышающие долговечность интерфейса.

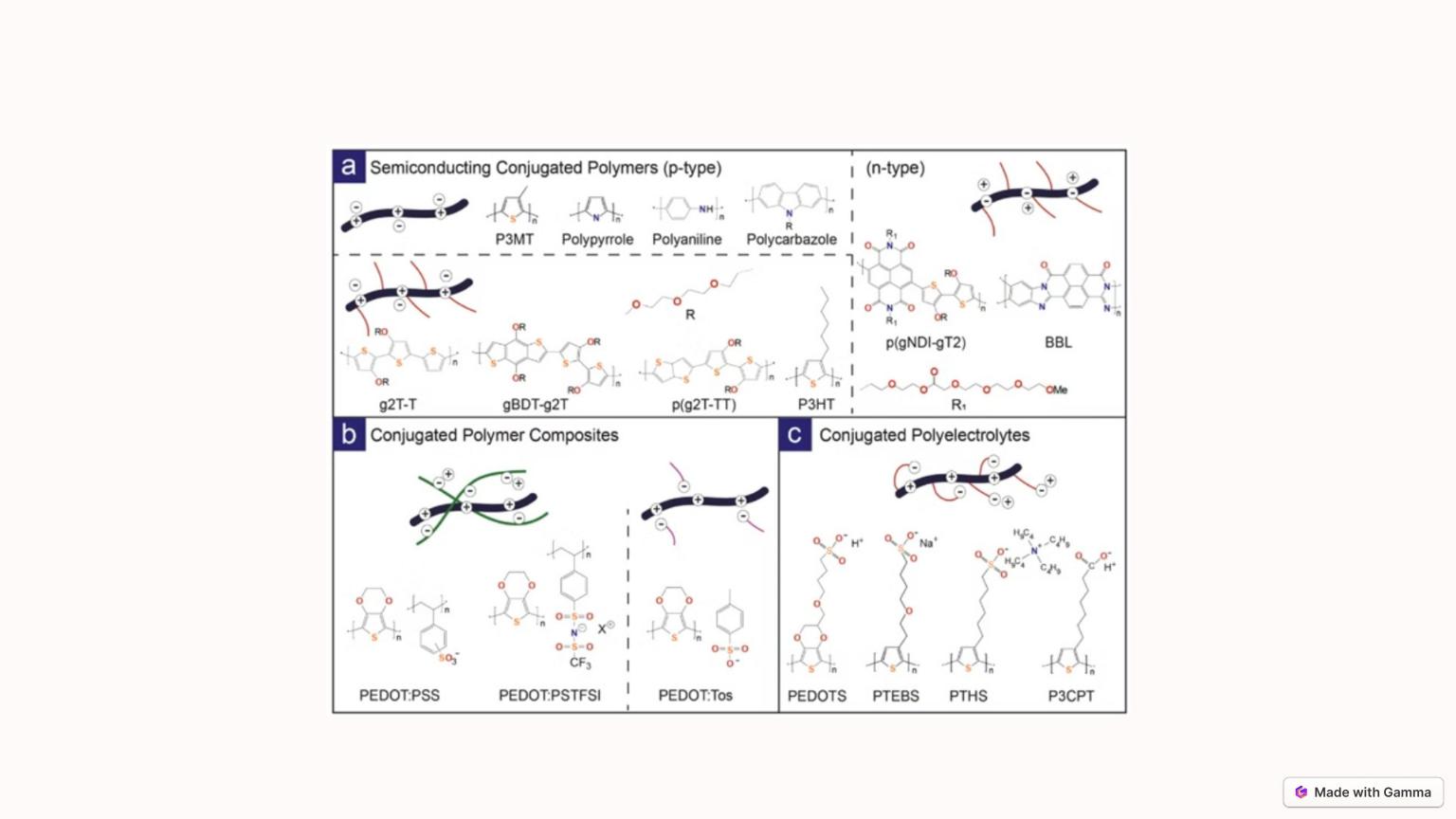

Материалы активного слоя
Физические характеристики OECT
Ключевые параметры
Ключевыми параметрами OECT являются: толщина активного слоя, подвижность зарядов (как электронов, так и ионов), ёмкость, определяемая объемной структурой активного материала.

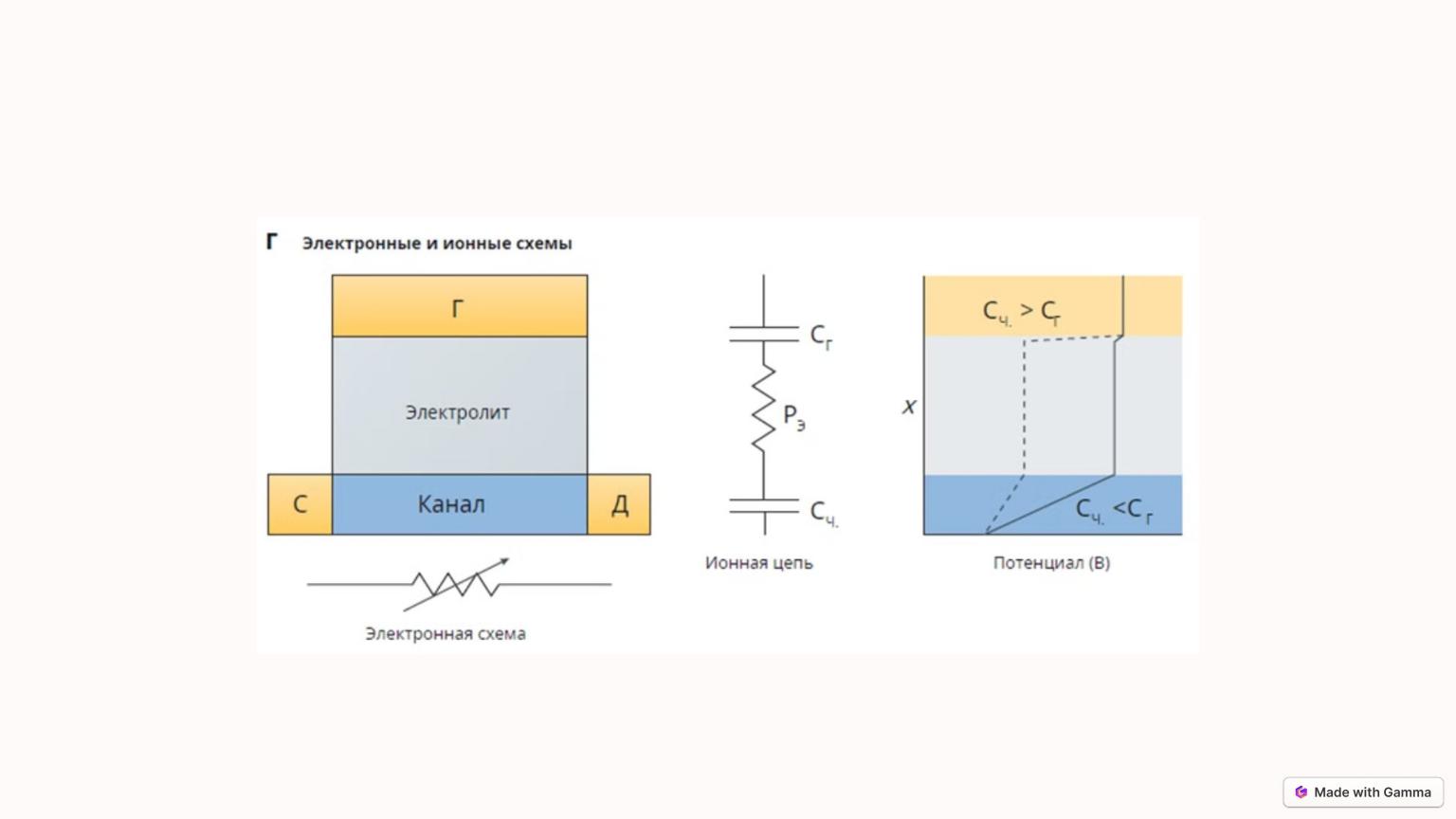

Модель Бернарда
Устройство разделено на две цепи: ионную цепь, описывающую поток ионов в структуре затвор–электролит– канал, и электронную цепь, описывающую поток электронного заряда в структуре исток–канал–сток по закону Ома.
Модель Бернарда
Применения OECT
Биоэлектрони |
Печатная |
ка |
электроника |
Регистрирует |
Находят |
слабые |
применение в |
биологические |
печатных |
сигналы, что |
логических |
делает их |
схемах, сенсорах |
идеальными для |
для химического |
использования в |
анализа |
нейронных |
|
интерфейсах |
|
Биосенсорика
Анализируют
биожидкости,
обнаруживая глюкозу, ионы калия или биомаркеры заболеваний.
Технологические вызовы и перспективы развития
Медленное время отклика (десятки миллисекунд), обусловленное ионной диффузией в активном
слое.
Требует оптимизации толщины канала, подбора электролитов с более высокой ионной проводимостью и модификации химической структуры полимеров.
Деградация материалов
Решение — разработка новых материалов с повышенной стабильностью и использование сшивающих агентов для создания устойчивых сетей.
Улучшение интерфейса «материал–биологическая система»
Требует не только оптимизации электрических характеристик, но и обеспечения биосовместимости, долгосрочной стабильности работы устройств.
