Цель работы

Испытание ограничителя уровня С-53, применяемого в каналах вещания.

Структурная схема установки

Автоматический регулятор уровней (АРУР) – это устройство, у которого коэффициент передачи остаётся постоянным до некоторого порогового значения, а затем начинает уменьшаться обратно пропорционально увеличению уровня входного сигнала.

Значение, с которого начинается ограничение, называется номинальным для этого устройства.

Схема лабораторной установки:

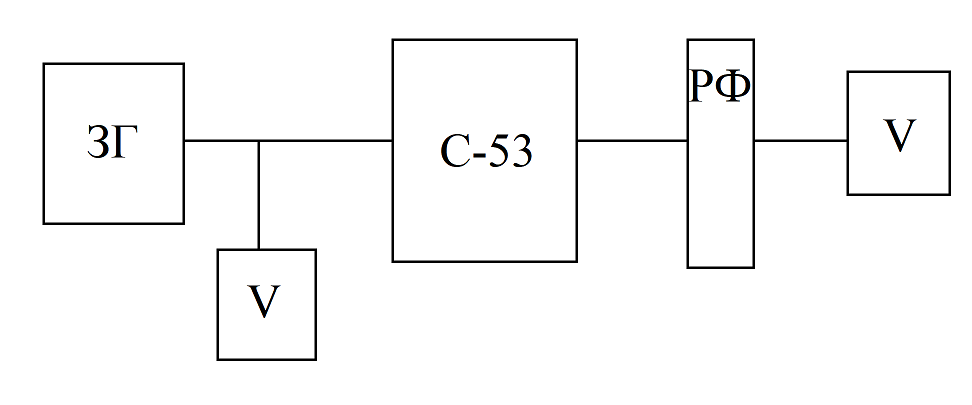

Рисунок 1 – Структурная схема лабораторной установки

ЗГ – звуковой генератор

С-53 – пороговый ограничитель

РФ – режекторный фильтр

V – вольтметр

Выполнение лабораторной работы

1. Измерение амплитудной характеристики и определение номинального значения входного сигнала

Подаём на вход ограничителя напряжения с частотой 1000 Гц, изменяя его в пределах от 0.2 до 10 В. Регистрируем напряжение на выходе ограничителя.

UВХ	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	2	3	5	10
UВЫХ	1	1,5	1,9	2,3	3	3,4	3,8	4,3	4,4	4,4	4,5	4,5

Рисунок 2 – Амплитудная характеристика С-53

Номинальные напряжения:

U_{вх ном} = 0,8 В

U_{вых ном} = 3,8 В.

2. Измерение частотной характеристики U_вх = 0.3 * U_{вх ном}

U_вх = 0,24 В

F	31,5	63	125	400	1000	4000	6300	8000	10000	12500	16000
Uвых	1,2	1,2	1,2	1,2	1,2	1,18	1,175	1,16	1,15	1,1	1
N	0	0	0	0	0	-0,146	-0,183	-0,294	-0,37	-0,756	-1,584

Рисунок 3 – Частотная характеристика ограничителя С-53

3. Измерение нелинейных искажений ограничителя

Сперва снимаем значения сигнала на выходе с РФ настроенным на максимальную частоту (т.е. РФ не будет влиять на измерения). Таким образом запишем это напряжение как, U1

После настроем РФ на частоту входного сигнала и таким образом будем записывать значение U2 такие что:

Т.е. в сигнале будет отсутствовать первая гармоника. Тогда, чтобы вычислить коэффициент гармоник используем U1 и U2.

– указанно в ГОСТ 23107-78

А мы используем формулу, несколько отличающуюся от неё:

При трёх значениях U_{вх ном}

Таблица 1 – Кг для Uвх = 0,5Uвх ном.

F, Гц	60	200	1000	2000
Uг, В	2	2	2	2
Uc, В	0,1	0,1	0,1	0,11
Кг	0,05	0,05	0,05	0,055

Таблица 2 – Кг для Uвх = Uвх ном.

F, Гц	60	200	1000	2000
Uг, В	3,8	3,8	3,8	3,8
Uc, В	0,2	0,19	0,19	0,22
Кг	0,053	0,05	0,05	0,058

Таблица 3 – Кг для Uвх = 2Uвх ном.

F, Гц	60	200	1000	2000
Uг, В	4,4	4,3	4,3	4,2
Uc, В	0,24	0,22	0,22	0,24
Кг	0,055	0,051	0,051	0,057

4. Измерение напряжения и уровня шума

Для этого выключаем генератор и записываем показания вольтметра на выходе ограничителя.

Uш = 1 мВ = 1 * 10^-3 В
