Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Факультет "Радио и телевидение"

Кафедра "Телевидение и звуковое вещание"

ОТЧЕТ

по дисциплине "Звуковое вещание"

Лабораторная работа № 4

"Испытание автоматического регулятора уровня"

Выполнила:

Студент группы БРА2101

Епифанов Г. Ю

Проверила:

Доцент, Чернышёва Т.В.

Москва 2025

Цели работы

Ознакомление со свойствами и параметрами соединительных линий (СЛ), используемых для передачи сигналов звукового вещания.

Изучение частотных свойств СЛ, выраженных зависимостью вносимого затухания от частоты.

Изучение способов корректирования амплитудно-частотных искажений, вносимых СЛ, ознакомление со схемами и свойствами корректирующих контуров (КК) и методикой их расчёта.

Освоение методики и приобретение навыков измерения затухания СЛ и КК.

Задание

1. Ознакомиться со структурной схемой лабораторной установки, назначением, расположением органов коммутации и измерительными приборами.

2. Измерить уровни на входе и выходе эквивалента СЛ, построить частотную характеристику затухания.

3. Построить идеальную частотную характеристику затухания скорректированной линии. По ней определить и построить идеальную частотную характеристику затухания корректирующего контура.

4. Из идеальной частотной характеристики затухания корректирующего контура определить параметры a_{k max} и k для расчёта элементов КК. Рассчитать и набрать параметры КК на магазинах сопротивлений, емкостей и индуктивностей на лабораторной установке.

5. Измерить уровни на входе и выходе КК. По ним построить реальную характеристику КК

6. Соединить ЛС и КК, измерить уровни на входе и выходе цепи. Построить частотную характеристику затухания скорректированной СЛ. Сранить полученную характеристику с идеальной.

Краткая теория

Соединительная линия – цепь, связывающая различные территориально удалённые аппаратные звукового вещания. В качестве таковых часто используют симметричные пары подземные телефонные кабели.

Эти пары физически представляют собой четырёхполюсник с параметрами: активное сопротивление, индуктивность проводов и проводимость и ёмкость между ними.

При прохождении по линии электрического тока возникают потери, обусловленные появлением магнитного поля, нагрева проводов и т.п. Параметры линии (активное сопротивление, индуктивность… проводов) выражают эти физические явления. С увеличением частоты некоторые параметры линии меняются соответственно меняется затухание, вносимое линией.

Для исправления частотной характеристики затухания СЛ используют корректирующие контура (КК). Они должны удовлетворять основным условиям:

• Частотная характеристика КК должна быть обратной частотной характеристике затухания ЛС

• Общее затухание ЛС и КК должно мало зависеть от частоты

• Входное сопротивление КК должно быть постоянным на всём диапазоне рабочих частот.

Структурная схема установки

Схема лабораторной установки:

Рисунок 1 – Структурная схема лабораторной установки

Элементы лабораторной установки:

ЗГ – звуковой генератор

4 эквивалента линий

КК – корректирующий контур (состоящий из магазина сопротивлений, индуктивностей и емкостей)

R_н – нагрузка, 600 Ом

V – вольтметр

К1,К2,К3 – ключи для коммутации

Выполнение лабораторной работы

1. Измерение уровней на входе и выходе эквивалента СЛ

f, Гц	Uлс, дБ
0	14
65	14
125	14
250	13,75
500	14
1000	13,75
2000	13,75
4000	19,75
8000	20,5

Рисунок 2 – графики частотных характеристик затуханий для ЛС, КК и идеальной линии

Из графика видно, что уровень затухания в соответствии с теорией возрастает с ростом частоты.

2. Построение идеальной частотной характеристики затухания скорректированной ЛС

Для этого выбираем идеальный уровень, который больше максимального значения уровня затухания ЛС на 0,5-1 дБ, т.е. 21дБ. Из этого уровня вычитаем значения частотной характеристики затухания ЛС и получим частотную характеристику затухания КК.

f, Гц	Uлс, дБ	Uкк, дБ	Uид, дБ
0	14	7	21
65	14	7	21
125	14	7	21
250	13,75	7,25	21
500	14	7	21
1000	13,75	7,25	21
2000	13,75	7,25	21
4000	19,75	1,25	21
8000	20,5	0,5	21

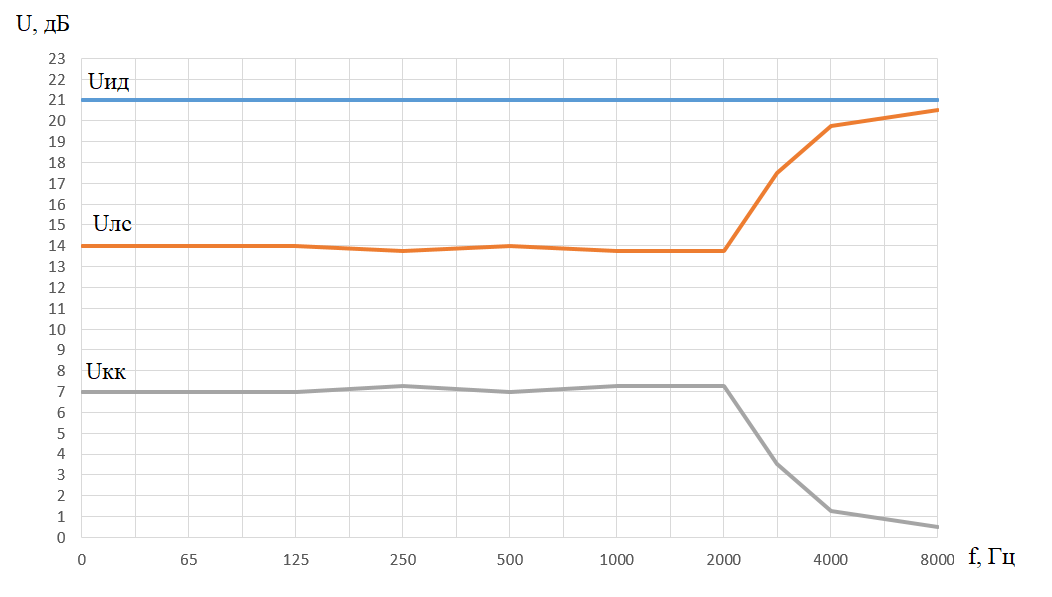

Рисунок 3 – графики частотных характеристик затуханий для ЛС, КК и идеальной линии

3. Расчёт элементов КК.

F = 2,8 кГц

4. Соединение ЛС и КК, измерить уровни на входе и выходе цепи. Построение частотной характеристики затухания скорректированной СЛ.

Рисунок 4 – Частотная характеристика затухания скорректированной ЛС и идеальной

Вывод

В ходе выполнения работы были экспериментально сняты частотные характеристики затухания ЛС, корректирующего контура. Рассчитаны параметры для КК.

В соответствии с теорией рассчитанный и набранный КК на лабораторной установке привёл частотную характеристику затухания полученной(скорректированной) ЛС к идеальному виду, с минимальными отклонениями.
