Дударев Григорий Расчетное задание номер 2

Дударев Григорий 122-1. Расчетное задание по схемотехнике.

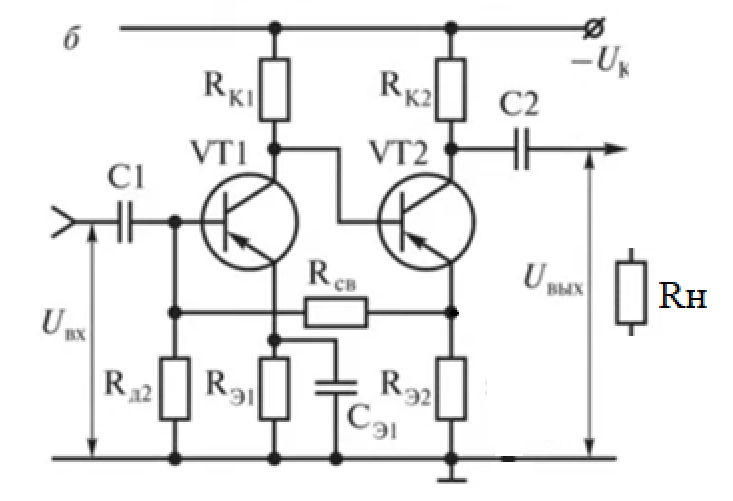

Схема 1

Источник: Простейшие усилители низкой частоты на транзисторах \\ интернет-ресурс.

URL:https://www.qrz.ru/schemes/contribute/constr/prostejsie_usiliteli_nizkoj_castoty_na_tranzistorah.html?ysclid=m3rh6oiohg635271870

В данной схеме присутствует 1 общая и 1 местная обратная связь по переменному току.

• Rсв – общая, положительная, параллельная, по току.

• Rэ2 – местная, отрицательная, последовательная, по току.

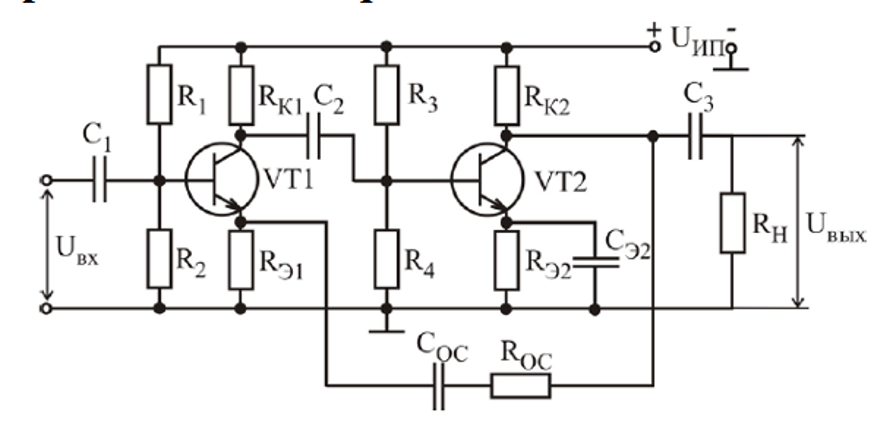

Схема 2

Источник: Вопрос на интернет-форуме Mail.ru \\ интернет-ресурс.

URL: https://otvet.mail.ru/question/179069941

В данной схеме присутствует 1 общая и 1 местная обратная связь по переменному току.

• Rос – общая, положительная, последовательная, по напряжению.

• Rэ1 – местная, отрицательная, последовательная, по току.

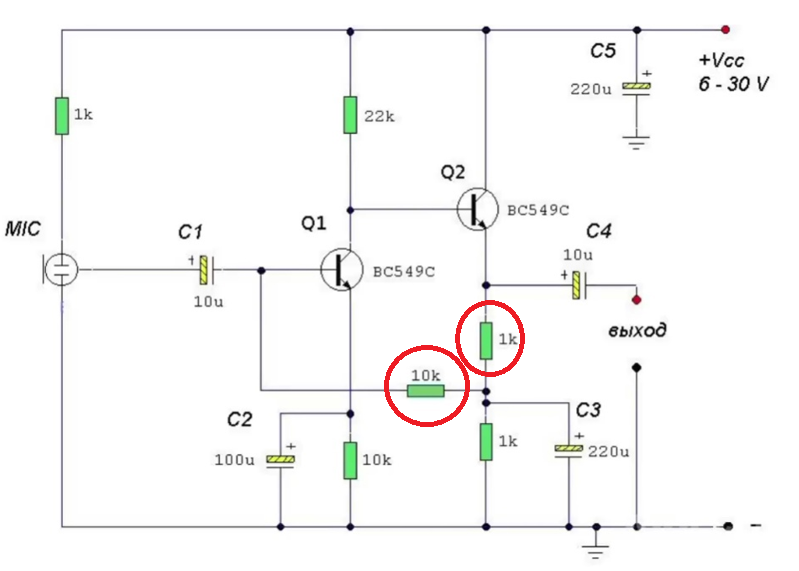

Схема 3

Источник: Микрофонный двухкаскадный предусилитель \\ интернет-ресурс.

URL: https://www.joyta.ru/5835-predusilitel-dlya-mikrofona-podborka-sxem/?ysclid=m3ria00yzu706948207

В данной схеме присутствует 1 общая и 1 местная обратная связь по переменному току.

• 10k – общая, положительная, параллельная, по току.

• 1k – местная, отрицательная, последовательная, по напряжению.
