Гуляев Расчетное задание 1

Гуляев Егор, 122-1. Моделирование рупорной антенны.

Сначала была создана 3д-модель антенны, представленная на рисунке 1.1. В качестве материала была выбрана чистая медь.

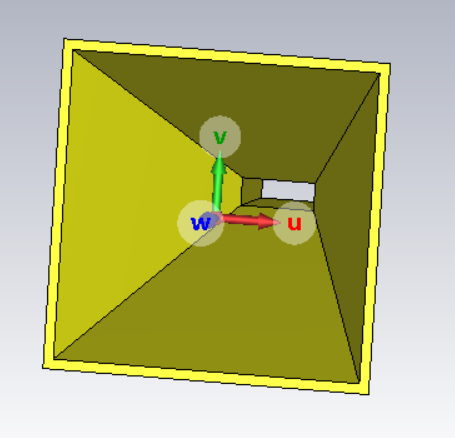

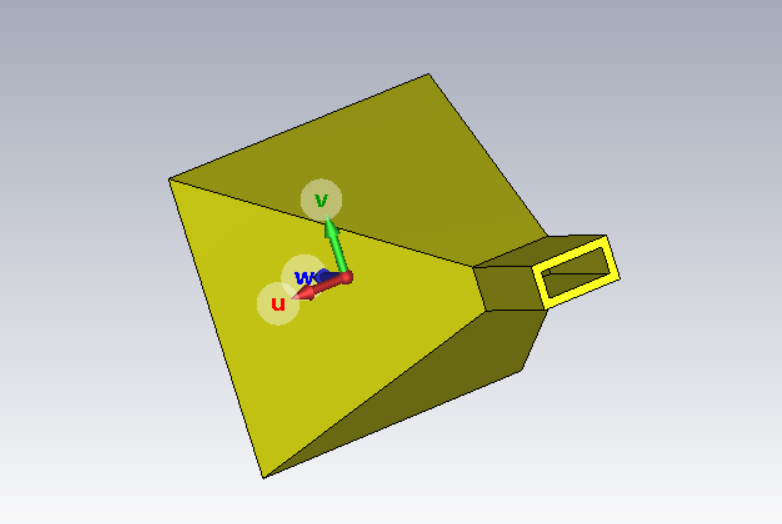

Рисунок 1.1 – 3д-модель рупорной антенны

После чего был задан порт:

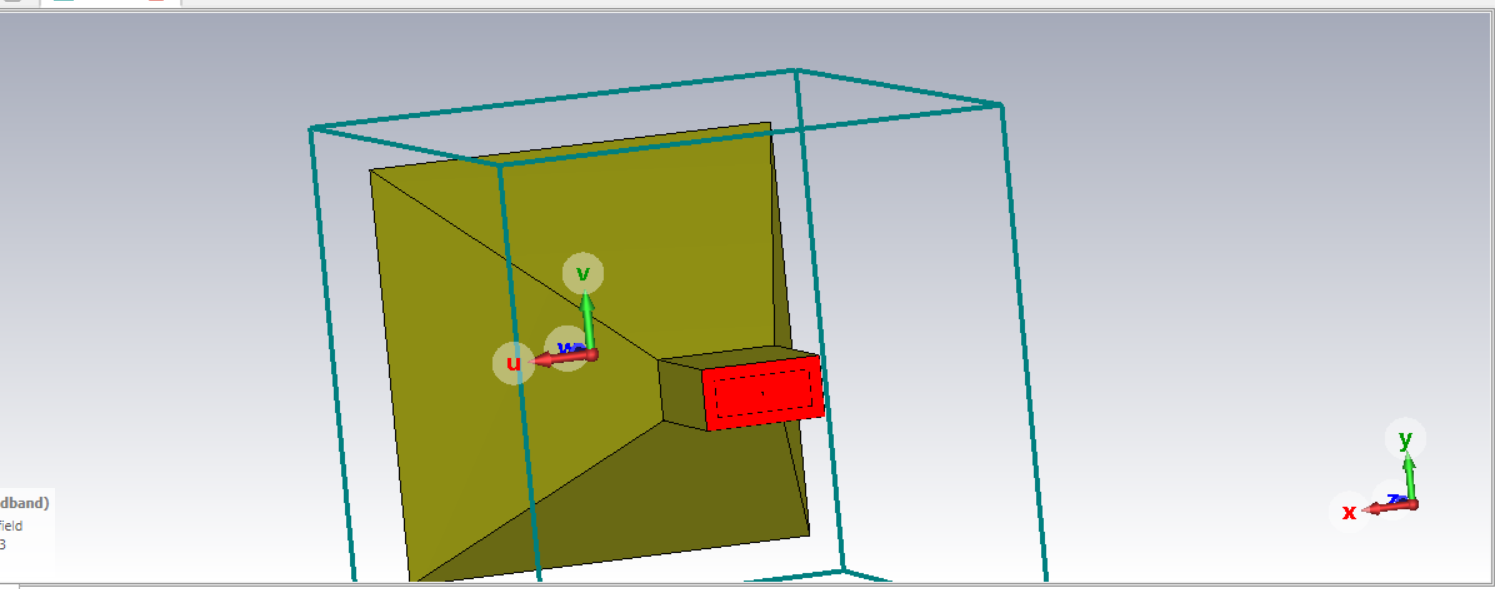

Рисунок 1.2 – Порт антенны

Затем было запущено моделирование в Time Domain со следующими настройками:

Рисунок 1.3 – Настройки моделирования

После моделирования были получены следующие характеристики антенны:

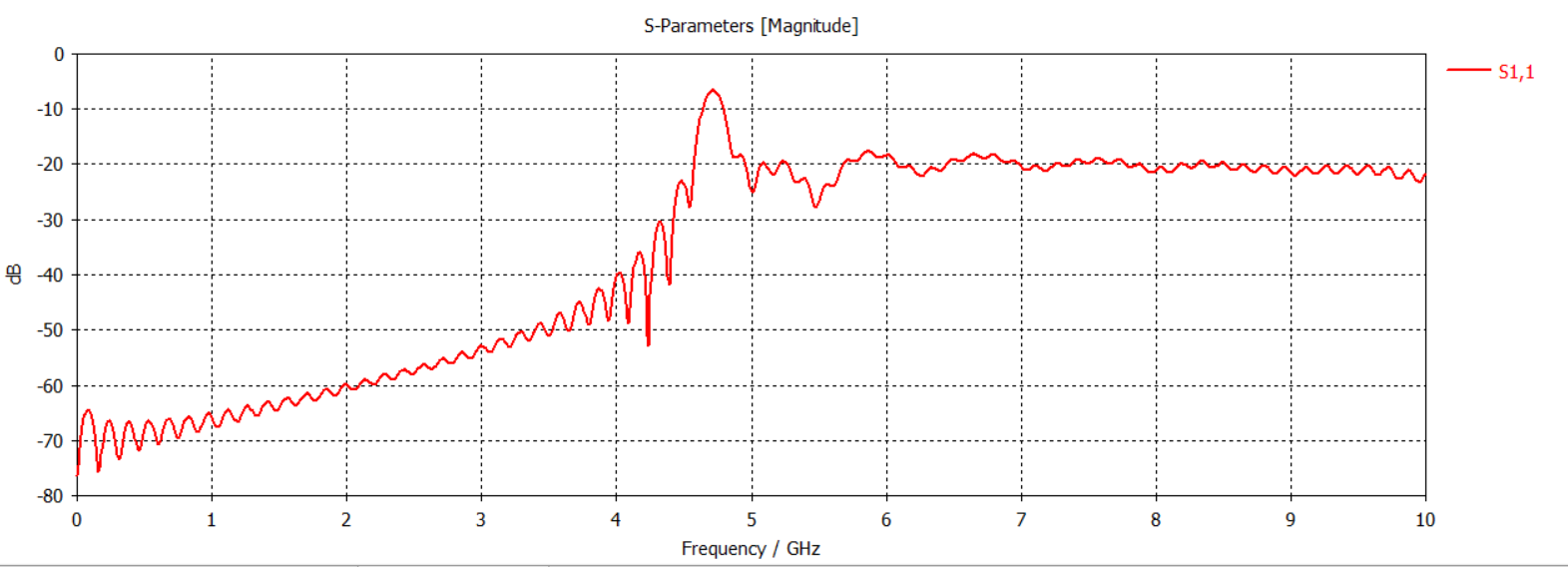

Рисунок 1.4 – S-параметр антенны

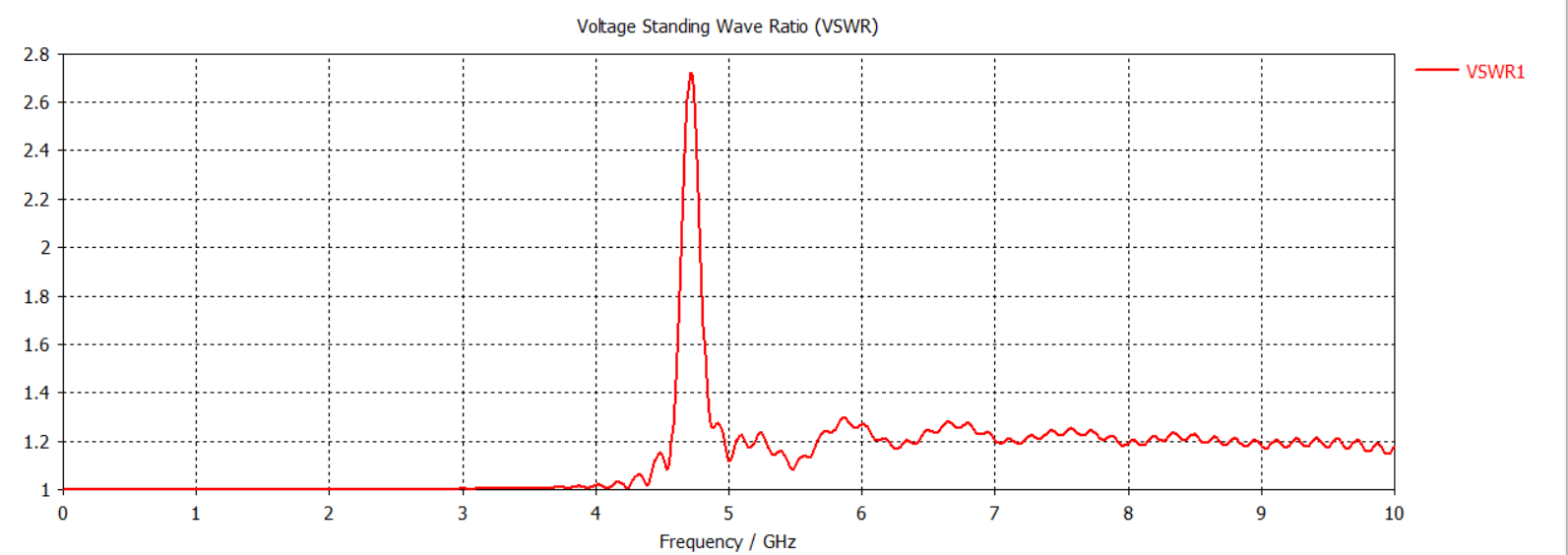

Рисунок 1.5 – Коэффициент стоячей волны

Рисунок 1.5 – Пространственная диаграмма направленности

На рисунке 1.6 приведена двухмерная диаграмма направленности, а так же амплитуда главного лепестка, ширина главного лепестка, уровень боковых лепестков.

Рисунок 1.6 – Двухмерная диаграмма направленности

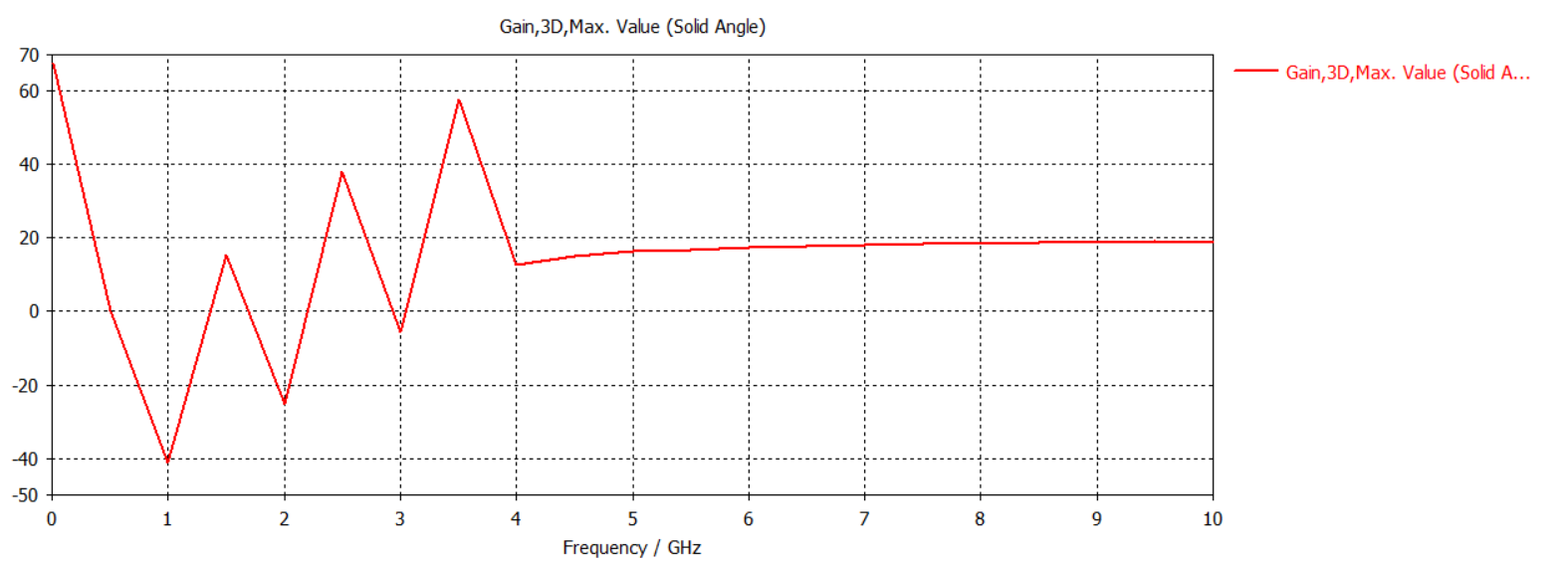

Рисунок 1.7 – Коэффициент усиления антенны
