Введение

Цель работы: сравнительное исследование регулировочных характеристик и частотных свойств различных способов плавной регулировки усиления.

Что тут писать?

В этом разделе представляют цель работы, область исследования и (или) область применения разрабатываемого объекта, их научное, техническое значение и экономическую целесообразность, а также оценку современного состояния решаемой научно-технической проблемы.

1. Основная часть

   1. Регулировка усиления путем изменения сопротивления базы

Сначала была собрана схема усилителя c фиксированным током базы, как показано на рисунке 1.1.

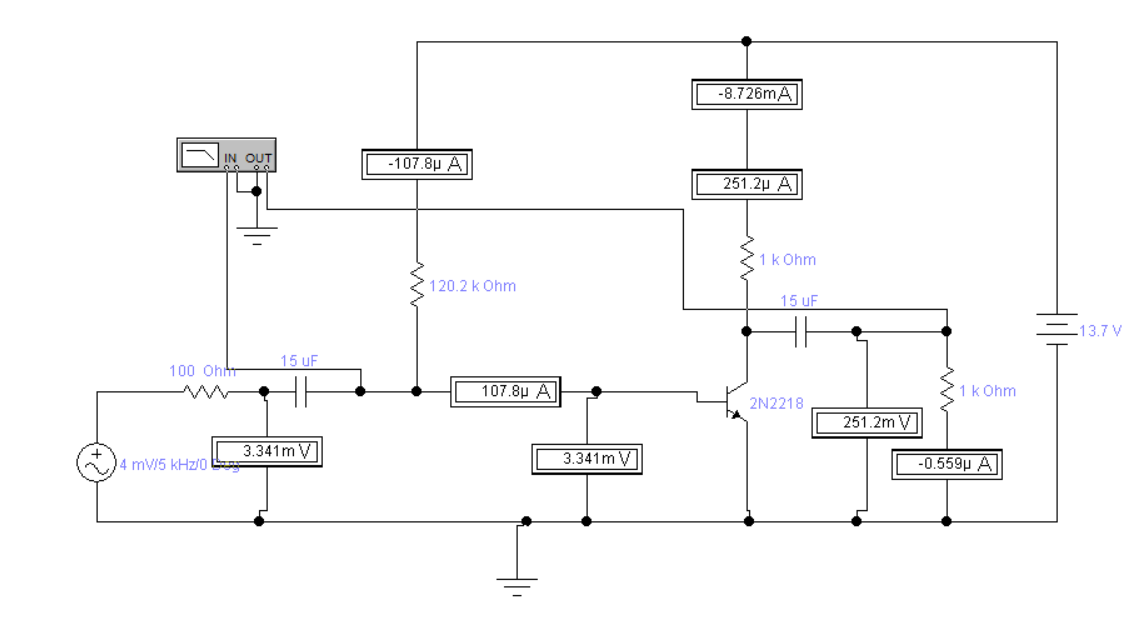

Рисунок 1.1 – Схема с питанием фиксированным током базы и генератором переменного напряжения на входе

Для того, чтобы изменять сопротивление базы, необходимо определить пределы Rб, при которых сигнал на выходе не искажается.

Экспериментально полученный диапазон составил Rб = 80...248 кОм.

Значения различных параметров, снятых при различных значениях Rб представлены в таблице 1.1.

Таблица 1.1 – Исследование влияния изменения режима на коэффициент усиления и полосу пропускания каскада

𝑅б,кОм	170	190	210	230	250	270	290	310
𝐼𝑘=, мА	6,3	5,7	5,2	4,77	4,4	4,1	3,8	3,6
𝐼б=, мкА	76,4	68,4	61,9	56,6	52,04	48,2	44,9	42
𝐼𝑘~, мкА	334,8	312	292	274	258,4	244	231	220
𝐼б~, мкА	8,3	7,7	7,1	6,6	6,2	5,85	5,5	5,2
𝑈вх, мВ	3,2	3,2	3,3	3,33	3,4	3,42	3,45	3,5
𝑈вых, мВ	334,7	312	292	274	258	244	231	220
Квх, раз	0,8	0,81	0,82	0,83	0,84	0,85	0,86	0,87
Квых, раз	106	96,9	89,1	82,5	76,7	71,8	67,6	63,8
𝑓в вх, МГц	3,1	3,2	3,7	3,9	4,2	4,5	4,7	5
𝑓в вых, МГц	50,3	54,2	56,4	57	58	60	65	66,8
𝑓н вх, Гц	21,7	20,7	19	17,5	16,7	15,5	14,8	13,9
𝑓н вых, МГц	5,6	5,6	5,6	5,6	5,6	5,6	5,6	5,6

Далее были построены графики следующих зависимостей:

Коэффициент передачи К_вх от тока покоя коллектора (рисунок 1.2), коэффициент усиления каскада К_вых от тока покоя коллектора (рисунок 1.3),

верхняя граничная частота выходной и входной цепей от тока покоя коллектора (рисунки 1.5 и 1.6), нижняя граничная частота входной и выходной цепей (рисунки 1.7 и 1.8).

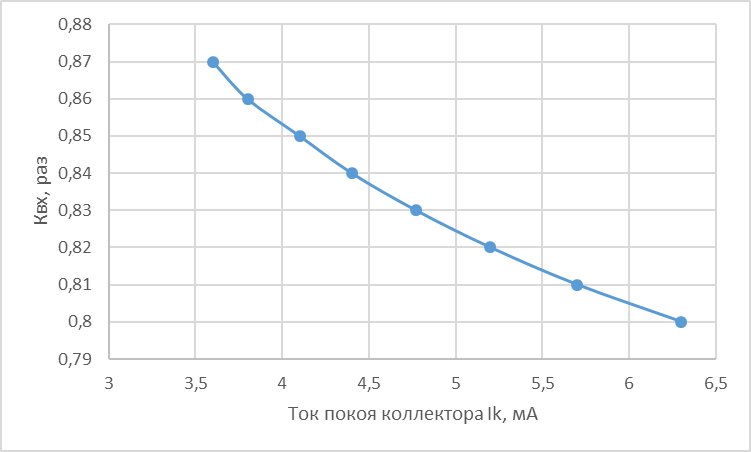

Рисунок 1.2 – Зависимость коэффициента передачи К_вх от тока покоя коллектора Iк

Рисунок 1.3 – Зависимость коэффициента передачи К_вых от тока покоя коллектора Iк

Рисунок 1.4 – Зависимость от тока покоя коллектора Iк

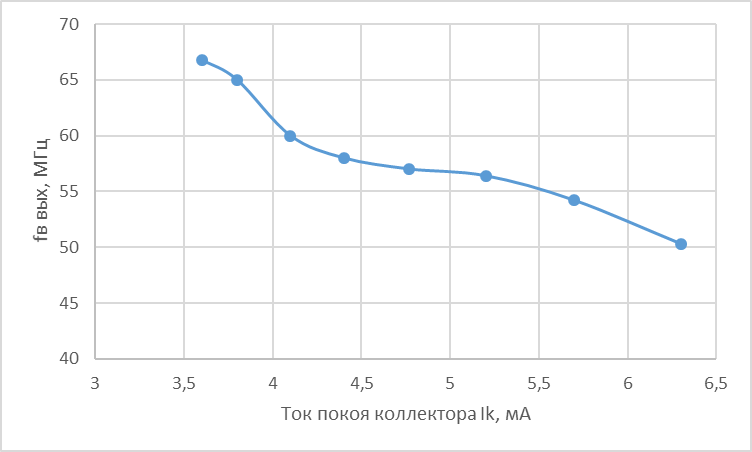

Рисунок 1.5 – Зависимость от тока покоя коллектора Iк

Рисунок 1.6 – Зависимость нижней граничной частоты входной цепи от тока покоя коллектора Iк

Рисунок 1.7 – Зависимость верхней граничной частоты входной цепи от тока покоя коллектора Iк
