1.3. Разработка модели классов этапа анализа
Рассмотрим типовую структуру изделия, состоящего из узлов и деталей. Каждая партия компонентов изделия и партия самого изделия должны пройти по определенному маршруту через цепочку групповых рабочих центров (ГРЦ) в соответствии с технологией. При классическом подходе основной сущностью для области производства является Изделие, которое проходит определенные стадии жизненного цикла. Модель классов для такого подхода представлена на рис. 4.
Рис.4. Исходная модель для описания маршрутной технологии
Описание компонентов модели
- Классификатор ТО – классификатор технологических операций;
- ГРЦ – групповой рабочий центр – группа однотипных экземпляров оборудования, расположенных в одном подразделении;
- Ресурс для позиции ТО – материальные ресурсы, требуемые для выполнения позиции технологического маршрута.

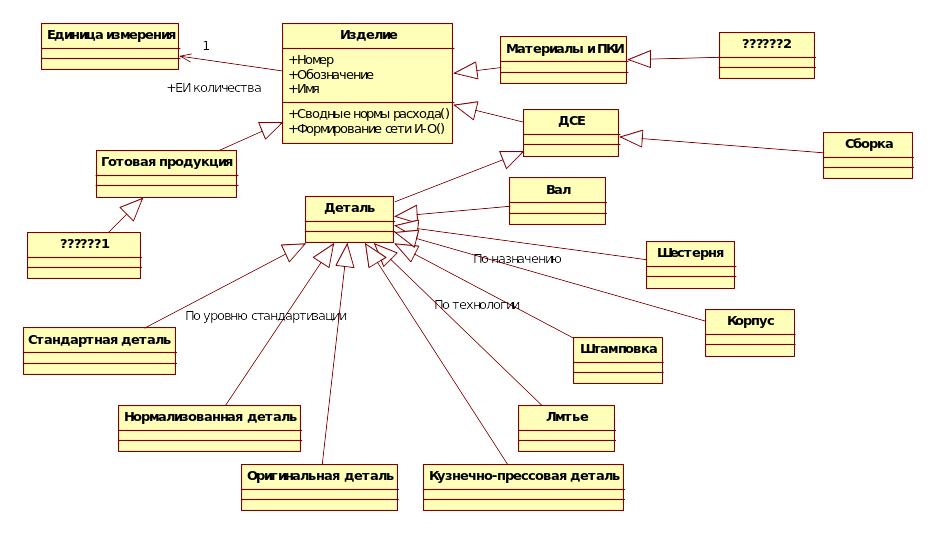

Пример классификатора изделий представлен на рис. 5
Рис. 5. Фрагмент классификатора изделий для технологической спецификации изделий

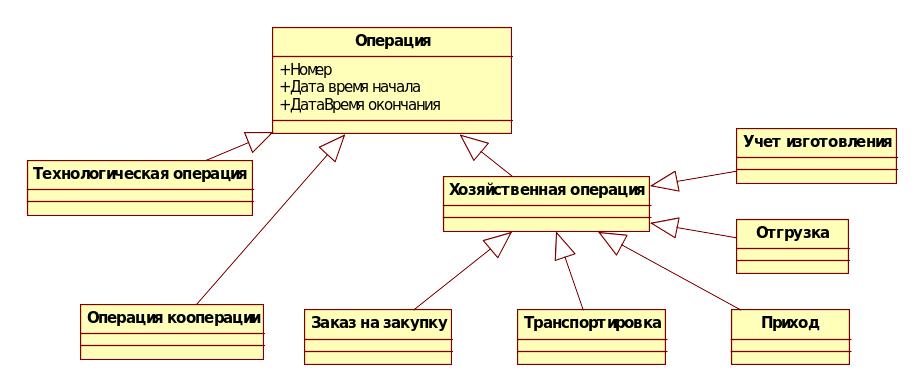

Пример классификатора операций представлен на рис. 6.
Рис. 6. Пример классификации операций
Модель классов Описание средств труда

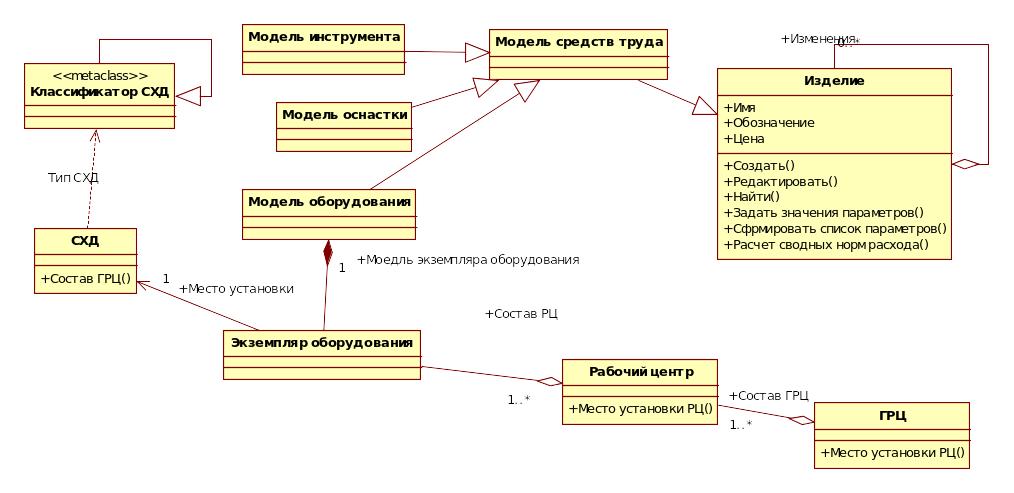

Рис. 7. Модель классов для описания средств труда
2. Разработка модели классов этапа проектирования
Решение для работы с классификатором изделий

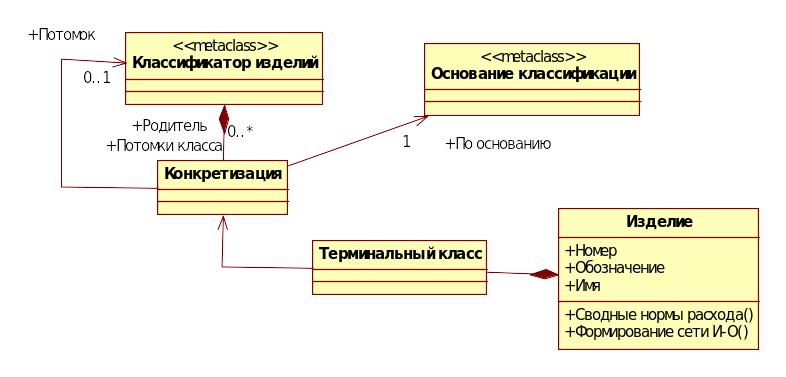

Рис. 8. Модель для описания многоальтернативной классификации
Для решения задач ведения маршрутной технологии воспользуемся результатами проекта ведения материальных спецификаций и доработаем их.

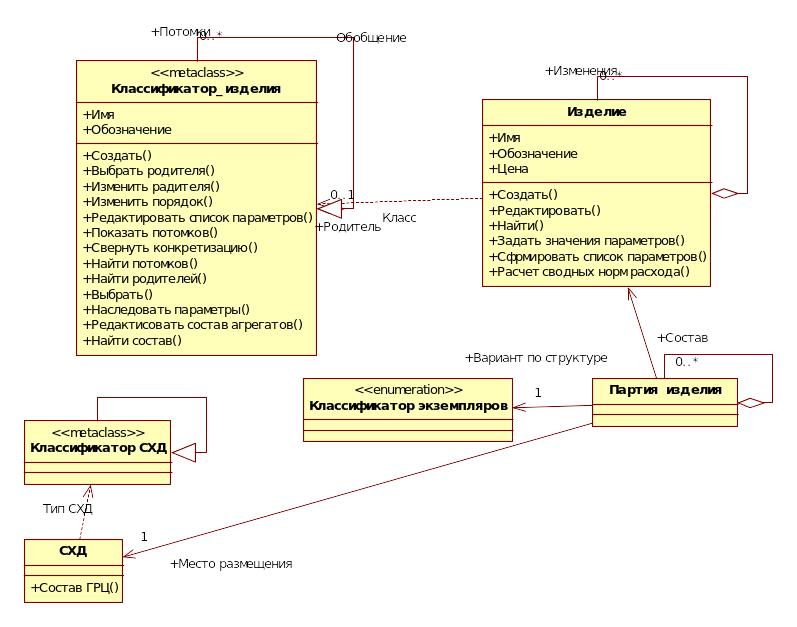

Модель классов для ведения материальной спецификации представлена на рис. 9.
Рис. 9. Базовое решение для описания материальной спецификации
Рис. 10. Модель для описания структуры СХД, РЦ и ГРЦ
Модель классов для прецедента Ведение маршрутной спецификации изделий
представлена на рис. 11.
Рис. 11. Модель классов для прецедента Ведение маршрутной спецификации изделий
Описание компонентов диаграммы
- Изделие-Операция – введен для описания всех точек маршрута каждого изделия (изделие с точки зрения его изготовления описывается совокупностью взаимосвязанных состояний в соответствии с выполненной операцией);
- Позиция входного ресурса – это список других изделий-операций, которые расходуются для получения требуемого изделия –операции.
Расширение модели для формирования и применение типовых параметризованных техпроцессов.
Рис. 11.а. Модель классов для решения задач описания и использования типовых ТП с использованием паттерна Приспособленец.
3. Разработка модели хранения
Для разработки диаграммы ER воспользуемся редактором VISIO. На рис. 10 представлена диаграмма, описывающая сущности и связи модели хранения.
Рис. 12. ERD для проекта Работа с маршрутной спецификацией изделий
Таблицы CHEM_CLASS, PROD, EI, позволяют работать со справочником изделий. Кроме того, таблица CHEM_CLASS позволяет моделировать все необходимые классификаторы (Профессии, Операции, Субъекты хозяйственной деятельности). Таблицы ENUM, ENUM_VAL моделируют Перечисления. В данной реализации используется для ведения списка Квалификация. Используем решения, полученные в заданиях 1 – 3. Таблица SHD введена для ведения данных о субъектах хозяйственной деятельности (класс СХД). Таблица GRC введена для ведения данных о групповых рабочих центрах (класс ГРЦ).
Таблица TM соответствует классу Изделие-операция. Назначение полей таблицы TM:
ID_TO – Ид. ТО;
FOR_PROD – Ссылка на Продукт;
NUM – Локальный номер ТО в технологическом маршруте;
CL_TO – Ссылка на Класс ТО;
CL_PROF – Ссылка на Профессию;
ID_GRC – Ссылка на ГРЦ;
KVAL - Ссылка на Квалификацию.
Таблица IN_RES – моделирует класс Позиция входного ресурса. Назначение полей таблицы IN_RES:
OUT_TO – Выходное Изделие-операция (ссылка на ТМ);
IN_TO - Входное Изделие-операция (ссылка на ТМ);
Q – Расход входного ресурса;
FOR_Q – Для количества выходного ресурса.
