2.4. Разработка модели хранения
Для разработки диаграммы ER воспользуемся редактором VISIO. На рис. 8 представлена диаграмма, описывающая сущности и связи модели хранения.
Рис. 7. ERD для проекта Материальная спецификация изделий.
2.5. Разработка поддерживающих процедур
Самостоятельная разработка
2.6. Тестирование
Подготовка исходных данных для тестирования.
Расширение справочника изделий для примера представлен на рис. 8.

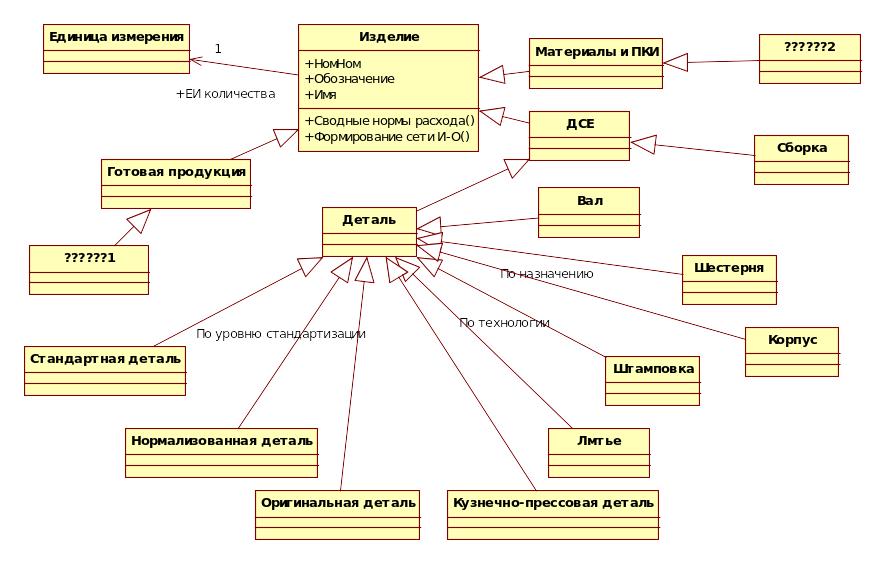

Рис. 8. Пример классификации изделий

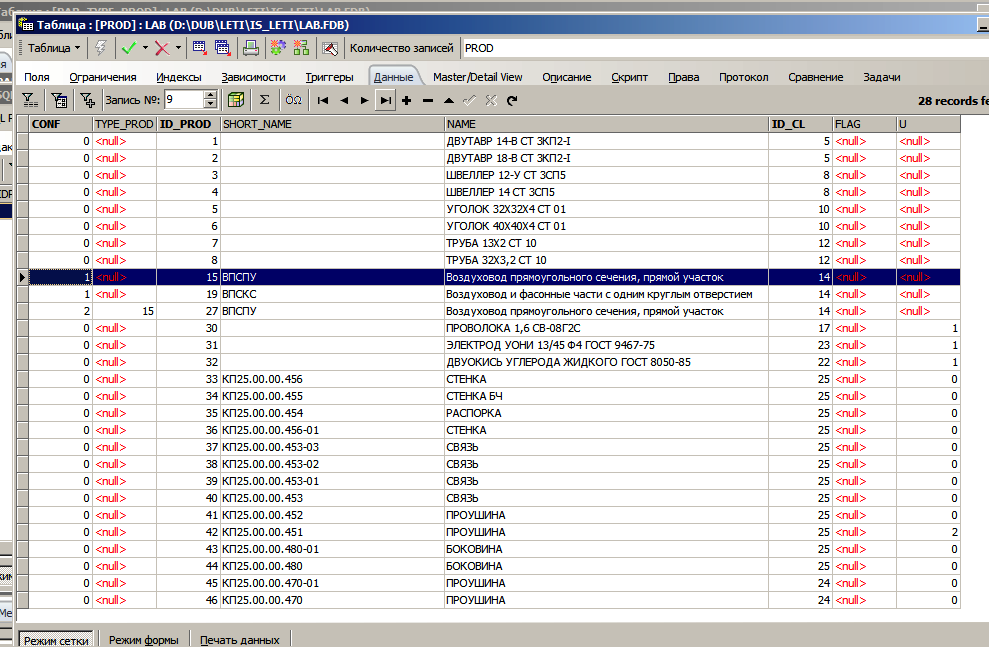

Рис. 7. Справочник изделий для примера
Состав изделия:
select p1.id_prod, p1.SHORT_NAME,p1.name, p2.id_prod, p2.SHORT_NAME,p2.NAME, p3.Q from SPEC_PROD p3 ,PROD p2,prod p1
where p3.ID_PROD=p1.id_prod and p3.USE_EL=p2.ID_PROD

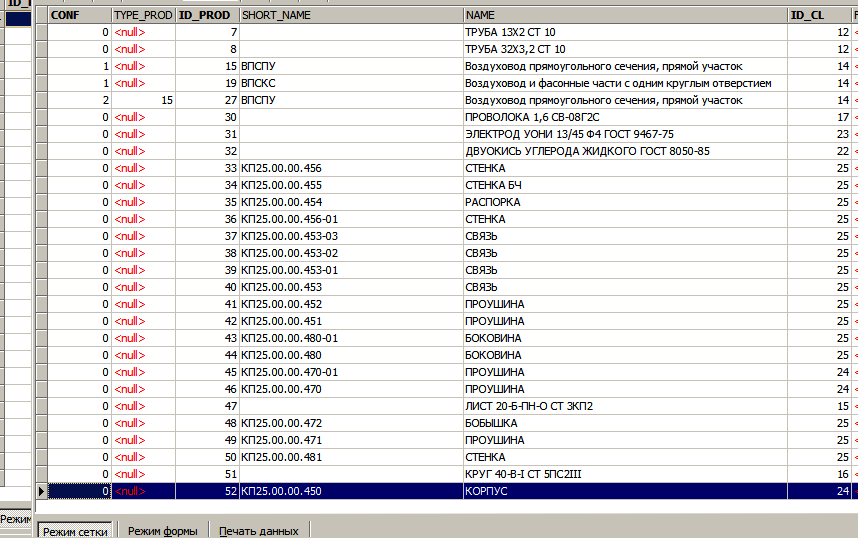

Рис. 8. Состав изделия для примера
Результаты тестирования
Расчет сводных норм расхода ресурсов изделия 52 КП25.00.00.450 /1 Корпус /1 класса 21 «Материалы» :
select * from SUM_Q_F (52,1,21);

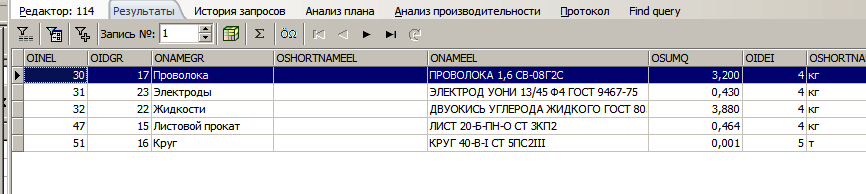

Рис. 9. Результаты расчета сводных норм для класса Материалы

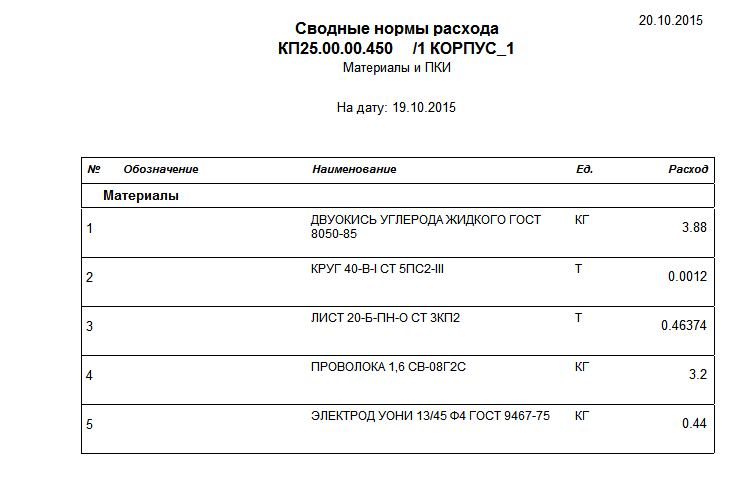

Рис. 10. Эталонные значения расхода
Выводы
Разработанный фрагмент приложения подтвердил корректность проектных решений
Конструктор материальных спецификаций работает корректно
Процедуры расчета сводных норм расхода материалов работают корректно.
Задание на разработку выполнено полностью
