Методика оценки возможности использования спринклерной ауп
Принятые обозначения:
H - высота помещения, м;
Hкр - критическая высота расположения оросителя, выше которой не может быть достигнута температура термического разрушения колбы спринклерного оросителя, м;
K - коэффициент тепловой инерционности колбы, (с·м)0,5;
kS, kT, kf,
,
X - условные параметры;
L - максимальное расстояние между смежными спринклерными оросителями, м;
- коэффициент, учитывающий
расположение оросителей;
q - тепловая мощность, выделяемая при горении с 1 м2 пожарной нагрузки, кВт/м2;
r - расстояние между осью оросителя и осью конвективной колонки, м;
Sлик - защищаемая спринклерным оросителем круговая площадь, в пределах которой обеспечивается нормативная интенсивность орошения и гарантируется ликвидация пожара (соответствует паспортным данным оросителя), м2;
Sп - площадь пожара, м2;
T0 - температура в помещении до пожара, °C;
Tг - температура газа в зоне расположения спринклерного оросителя, °C;
Tкол - текущее значение температуры колбы, °C;
Tпасп - паспортное значение номинальной температуры срабатывания спринклерного оросителя с колбой по ГОСТ Р 51043, °C;
- паспортное значение
(или минимальное расчетное) скорости
роста температуры газа в зоне расположения
ДТПИ, достаточное для его срабатывания,
°C/с;
t - текущее время, отсчитываемое с момента начала пожара, с;
tакт.изв - время активации спринклерного оросителя от ДТПИ, с;
tакт.орос - время активации спринклерного оросителя с колбой под воздействием температуры газа в зоне его расположения, с;
tлик - время, соответствующее развитию пожара на площади Sлик, с;
tупр - время задержки передачи управляющего сигнала с ДТПИ через приборы и каналы связи на спринклерный ороситель с управляемым пуском, с;
tупр.орос - время активации спринклерного оросителя с управляемым пуском под воздействием управляющего сигнала с ДТПИ, с;
V - скорость распространения пламени по горизонтальной проекции пожарной нагрузки, м/с.
В.1 Принцип оценки возможности использования спринклерной АУП
В.1.1 Методика предназначена для оценки возможности применения спринклерной АУП или спринклерной АУП с принудительным пуском, проектируемой для защиты помещения от пожара класса A.
Использование спринклерной АУП допускается при выполнении следующих условий:
к моменту активации первого спринклерного оросителя площадь пожара Sп не превышает площади Sлик, защищаемой одним оросителем (см. рисунок В.1)
Sп < Sлик; (В.1)
время активации tакт.орос оросителя меньше времени, соответствующего развитию пожара на площади Sлик
Если к моменту активации первого спринклерного оросителя условия (В.1) и (В.2) не выполняются, то использование спринклерной АУП может оказаться неэффективным и целесообразно использовать другие способы защиты, например, дренчерную АУП или спринклерную АУП с принудительным пуском.
В.1.2 Проверка выполнения условий (В.1) и (В.2) осуществляется при следующих допущениях:
а) используется зонная модель, согласно которой весь объем помещения разделяется на зону горения, зону конвективного движения продуктов горения и зону, не затронутую пожаром (рисунок В.1);
б) высота защищаемого помещения H; перекрытие защищаемого помещения горизонтальное; спринклерные оросители установлены непосредственно под перекрытием на расстоянии L друг от друга;
в) пожарная нагрузка размещена в помещении равномерно, поверхность пожарной нагрузки горизонтальная;
г) при пожаре с единицы площади пожара выделяется тепловая мощность q, пламя распространяется со скоростью V, а площадь пожара Sп имеет круговую форму, оцениваемую из выражения:
Sп =
(Vt)2;
(В.3)
д) продукты горения свободно и концентрично распространяются под перекрытием в горизонтальных направлениях и не накапливаются в припотолочном слое, влияние бокового воздушного потока на конвективную колонку незначительно;
е) максимальная величина расстояния r (рисунок В.1) определяется из выражения:
r = L, (В.4)
где
- коэффициент, учитывающий расположение
оросителей (если очаг пожара находится
между оросителями, расположенными в
линию,
= 0,50; если очаг пожара находится в центре
квадрата, образованного четырьмя
оросителями,
);

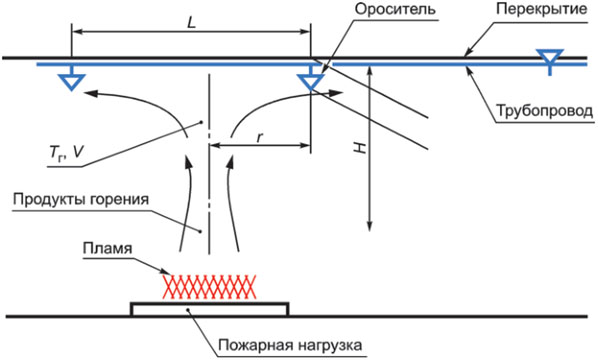

Рисунок В.1 - Расчетная схема
ж) инерционность колбы спринклерного оросителя характеризуется коэффициентом тепловой инерционности K;
з) теплоотдача от термочувствительной колбы к корпусу оросителя мала по сравнению с подводом к ней тепла из окружающей среды;
и) в течение времени tакт.орос не происходит полного выгорания пожарной нагрузки на какой-либо части площади Sп;
к) активация спринклерного оросителя может происходить от термического разрушения колбы, в момент времени tакт.орос, когда текущее значение температуры колбы Tкол достигнет паспортного значения номинальной температуры срабатывания оросителя Tпасп, т.е.:
Tкол = Tпасп; (В.5)
л) на момент пожара АУП полностью работоспособна, ее гидравлические параметры соответствуют нормативным требованиям настоящего свода правил (и в данной методике не рассматриваются).
В.1.3 Выполнение условий (В.1) и (В.2) обеспечивается, когда на момент достижения пожаром площади Sп = Sлик:
высота помещения меньше критической H < Hкр;
температура колбы Tкол оросителя оказывается не меньше номинальной температуры срабатывания Tпасп, т.е. Tкол Tпасп.
В.1.4 Для проверки первого условия рассчитывается высота Hкр, при превышении которой над очагом пожара не будет достигнута температура Tпасп:
Если условие (В.6) не выполняется, то для защищаемого помещения использование спринклерной АУП может оказаться неэффективным и целесообразно использовать другие способы защиты, например дренчерную АУП или спринклерную АУП с принудительным пуском.
В.1.5 В случае выполнения условия (В.6) осуществляется оценка температуры колбы Tкол к моменту достижения пожаром площади Sп = Sлик при максимально возможном расстоянии от оси очага пожара до спринклерного оросителя r = L/2.
Оценка значения температуры колбы Tкол осуществляется на основе решения уравнения теплового баланса колбы с учетом динамики температуры продуктов горения:
где kS = 0,35kfV-4/3;
Если выполняется неравенство Tкол Tпасп (В.5), то спринклерная АУП может использоваться; если неравенство не выполняется, то целесообразно проверить возможность использования спринклерных оросителей с меньшим коэффициентом тепловой инерционности либо использовать другие способы защиты, например дренчерную АУП или спринклерную АУП с принудительным пуском.
В.2 Оценка времени активации спринклерного оросителя и площади пожара в момент активации спринклерного оросителя
В.2.1 Время активации tакт.орос спринклерного оросителя может быть определено из решения уравнения:
Tпасп = T0 + kT[X + exp(-X) - 1], (В.8)
где X = 0,75kftакт.орос4/3.
Данные для интерполяционного определения времени активации спринклерного оросителя могут быть получены из графика, приведенного на рисунке В.2. По безразмерному параметру (Tпасп - T0) / kT определяется величина X, причем при (Tпасп - T0) / kT > 4 можно полагать:
X
1 + (Tпасп - T0) / kT. (В.9)
По величине X вычисляется искомое время активации оросителя:
tакт.орос = (1,33X / kf)0,75. (В.10)
В.2.2 Площадь пожара Sп на момент активации спринклерного оросителя может быть оценена по выражению (В.3), полагая t = tакт.орос:
Sп = (tакт.оросV)2. (В.11)

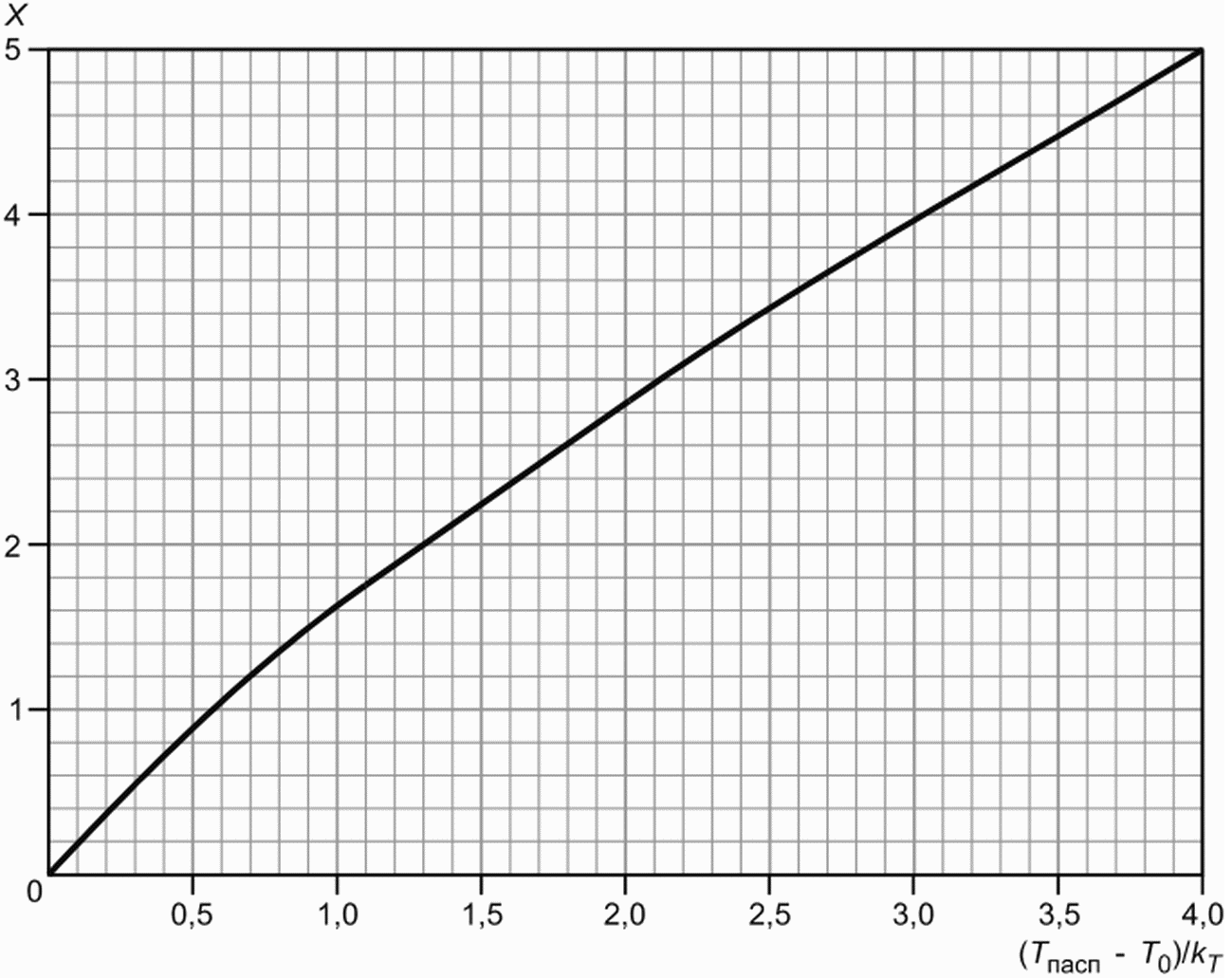

Рисунок В.2 - График для интерполяционного определения
времени активации спринклерного оросителя при термическом
разрушении колбы
Если при этом выполняются условия (В.1) и (В.2), то может быть сделан вывод об эффективности спринклерной АУП. В противном случае использование спринклерной АУП может оказаться неэффективным и целесообразно использовать другие способы защиты, например дренчерную АУП или спринклерную АУП с принудительным пуском.
В.3 Оценка времени активации спринклерного оросителя с управляемым приводом
В.3.1 АУП со спринклерными оросителями с управляемым приводом от извещателей пламени или от ДТПИ используется в том случае, если к водяным или пенным АУП предъявляются жесткие ограничения по времени срабатывания, например, при применении АУП для локализации или ликвидации пожаров в высотных стеллажных складах и т.п.
В.3.2 Время активации tакт.упр спринклерного оросителя с устройством принудительного пуска складывается из времени активации tакт.изв ДТПИ, времени передачи управляющего сигнала tупр с ДТПИ через приборы и каналы связи на устройство принудительного пуска спринклерного оросителя и собственного времени срабатывания tупр.орос устройства принудительного пуска оросителя:
tакт.упр = tакт.изв + tупр + tупр.орос. (В.12)
Значение tупр зависит от конкретного проектного решения (выбранных технических средств - аппаратуры и линий передачи сигнала), значение tупр.орос принимается по паспорту и составляет от 10 до 30 с.
В.3.3 При использовании для активации спринклерных оросителей извещателя пламени в данном расчете можно принять tакт.изв = 0.
В.3.4 Активация ДТПИ
происходит в момент времени tакт.изв,
когда скорость роста температуры
продуктов горения dTг / dt достигнет
паспортного значения
ДТПИ:
Время активации tакт.изв спринклерного оросителя от ДТПИ может быть найдено из выражения:
Площадь пожара на момент активации спринклерного оросителя от ДТПИ может быть оценена по выражению
Полученные значения Sп и tакт.упр проверяются на соответствие условиям (В.1) и (В.2), после чего делается вывод об эффективности принятого решения.
В.4 Ориентировочные сведения по мощности тепловыделения
В.4.1 Ориентировочные сведения по мощности тепловыделения с единицы поверхности пожарной нагрузки q и линейной скорости распространения пламени по горизонтальной плоскости V приведены в таблице В.1.
Таблица В.1
Вид пожарной нагрузки |
q, кВт/м2 |
V, м/с |
Верхняя одежда; ворс, ткани (шерсть и нейлон) |
302,9 |
0,084 |
Резинотехнические изделия; резина, изделия из нее |
396,0 |
0,018 |
Каюта с синтетической отделкой; дерево, ткани и отделка |
237,0 |
0,018 |
Мебель: дерево и облицовка (90 + 10) % об. |
201,6 |
0,015 |
Промтовары; текстильные изделия |
400,8 |
0,007 |
Кабельный подвал/поток; кабели АВВГ и АПВГ |
736,8 |
0,007 |
Радиоматериалы; полиэтилен, полистирол, полипропилен, гетинакс |
626,4 |
0,014 |
Электротехнические материалы; текстолит, карболит |
158,8 |
0,013 |
Электрокабель АВВГ; ПВХ-оболочка и изоляция |
600,0 |
0,007 |
Электрокабель АПВГ; ПВХ-оболочка и полиэтилен |
873,6 |
0,007 |
Телефонный кабель ТПВ; ПВХ и полиэтилен |
294,1 |
0,0022 |
Лесопильный цех; древесина |
207,0 |
0,058 |
Окончание таблицы В.1
Вид пожарной нагрузки |
q, кВт/м2 |
V, м/с |
Цех деревообработки; древесина |
207,0 |
0,022 |
Цех сушки древесины; древесина |
0,038 |
|
Производство фанеры: древесина и фанера (50 + 50) % об. |
193,1 |
0,019 |
Штабель древесины; хвойный и лиственный лес |
207,0 |
0,059 |
Хвойные древесные стройматериалы; штабель |
82,8 |
|
Лиственные древесные стройматериалы; штабель |
193,2 |
|
Клееные стройматериалы; фанера |
165,6 |
0,017 |
Сырье для легкой промышленности; хлопок разрыхленный |
344,4 |
0,045 |
Сырье для легкой промышленности; лен разрыхленный |
329,7 |
0,05 |
Сырье для легкой промышленности: хлопок и капрон (75 + 25) % об. |
204,1 |
0,028 |
Сырье для легкой промышленности; шерсть |
436,0 |
0,028 |
Пищевая промышленность; пшеница, рис, гречиха и мука из них |
136,0 |
0,005 |
Сырье и изделия из синтетического каучука |
473,0 |
0,014 |
Склад льноволокна |
317,1 |
0,071 |
Склад хлопка в тюках |
283,9 |
0,0042 |
Склад бумаги в рулонах |
120,8 |
0,005 |
Провода в резиновой изоляции типа КПРТ, ПТ, ВПРС |
7257,6 |
0,005 |
Склад оргстекла (ПММА) |
105,6 |
0,008 |
Цех производства фанеры |
188 |
0,019 |
Кабели и провода: 75% об. (АВВГ, АПВГ, ТПВ) + 25% об. (КПРТ, ПР, ШРПС) |
2077,0 |
0,0054 |
Дерево и лакокрасочное покрытие: 95% об. древесина + 5% об. (ФЛ + РХО) |
319,7 |
0,015 |
Упаковочная тара: древесина, картон, полистирол (50 + 25 + 25) % об. |
372,6 |
0,010 |
Автомобиль: 60% об. (резина, бензин) + 30% об. (искусственная кожа, ПВХ) + 10% об. эмаль |
729,1 |
0,0068 |
Упаковка: бумага, картон, полиэтилен и полистирол (40 + 30 + 15 + 15) % об. |
305,5 |
0,004 |
Вешала текстильных изделий |
417,5 |
0,0078 |
Склад тары: древесина + картон + полистирол (50 + 25 + 25) % об. |
373 |
0,010 |
Издательства, типографии |
94 |
0,004 |
Выставочные залы, мастерские (дерево, ткани, краски) |
213 |
0,016 |
Библиотеки, архивы; книги, журналы на стеллажах |
160 |
0,010 |
Сценическая часть зрительного зала (древесина) |
200 |
0,037 |
Общественные здания: мебель + линолеум ПВХ (90 + 10) % об. |
190 |
0,015 |
Кабинет: мебель + бумага (75 + 25) % об. |
181 |
0,042 |
Примечания: 1 Допускается использовать недостающие сведения по мощности тепловыделения с единицы поверхности пожарной нагрузки q и линейной скорости распространения пламени по горизонтальной плоскости V, приведенные в технической литературе. 2 Скорость распространения пламени V для первых 10 мин пожара принимается равной половине табличной: V* = 0.5V. |
Приложение Г
