Схемы противопожарного водоснабжения впв при использовании погружных насосов

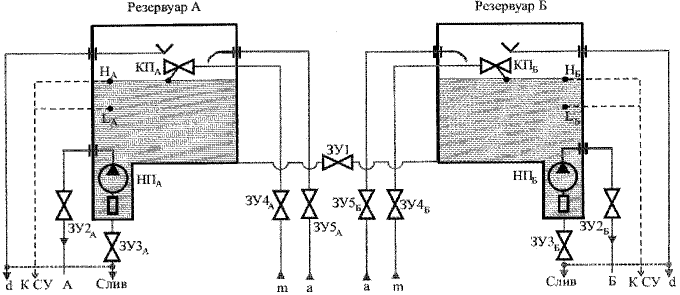

Рисунок В.1

Схема

противопожарного водоснабжения ВПВ из двух пожарных

резервуаров или ВПВ, совмещенным с АУП, и/или с ХПВ,

и/или с наружным противопожарным водопроводом,

или с производственным водопроводом

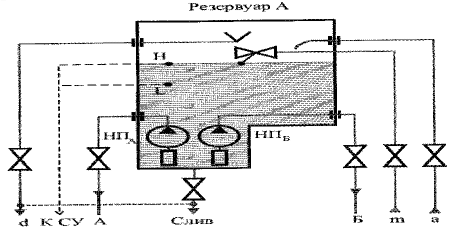

Рисунок В.2

Схема

противопожарного водоснабжения ВПВ или ВПВ, совмещенным

с АУП, и/или с ХПВ, или с производственным водопроводом

из одного пожарного резервуара (при наличии приямка

для каждого пожарного насоса)

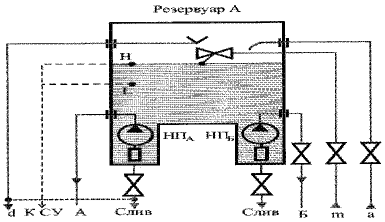

Рисунок В.3

Схема

противопожарного водоснабжения ВПВ или ВПВ, совмещенным

с АУП, и/или с ХПВ, или с производственным водопроводом

из одного пожарного резервуара (при наличии общего приямка

для всех пожарных насосов)

Принятые сокращения к рисункам В.1 - В.3:

L, L_А, L_Б - нижний уровень воды в пожарных резервуарах;

ЗУ1 - запорное устройство, соединяющее оба пожарных резервуара;

-

запорные устройства, расположенные на трубопроводах пожарного резервуара А и пожарного резервуара Б;

К СУ - к системе управления заполнением пожарных резервуаров водой;

Н, Н_А, Н_Б - верхний уровень воды пожарных резервуарах;

НП_А - насос пожарный А;

НП_Б - насос пожарный Б;

А - напорный трубопровод пожарного насоса А;

Б - напорный трубопровод пожарного насоса Б;

a, m - трубопроводы для заполнения и пополнения водой пожарных резервуаров (используется вариант "a" или "m");

d - трубопровод для слива воды при переполнении пожарного резервуара;

слив - трубопровод для слива воды при проверке работоспособности АУП, и/или ВПВ.

Условные обозначения:

- запорное устройство;

- насос;

- фильтр;

- переливное устройство;

__________ - возможный вариант соединения трубопроводов;

---------- - линия передачи управления об объеме пожарного запаса воды в резервуаре.

Библиография

[1]	Федеральный закон от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

УДК 696.1:006.354	ОКС 13.220.01
Ключевые слова: внутренний противопожарный водопровод, расход воды, пожарная насосная установка, пожарный кран, сухотруб, малорасходный пожарный кран, среднерасходный пожарный кран, самостоятельный внутренний противопожарный водопровод.
