Лабораторная работа №2

На тему:

«Исследование входных частотных характеристик в RC-цепи»

По дисциплине: «Электротехника»

Выполнил:

Замахаев А.К.

Группа: БСТ2354

проверила: доц. каф. Григорьева Е. Д

Цель работы:

С помощью программы Micro-Cap исследовать входные амплитудночастотные и фазочастотные характеристики RC-цепи. Сравнить АЧХ и ФЧХ, полученные с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.

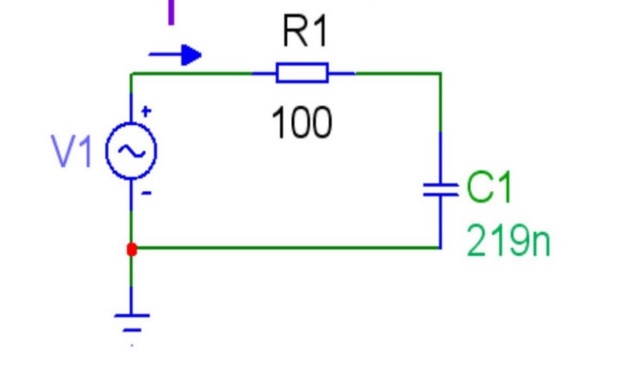

Схема:

Предварительные расчёты:

Таблица 1. Предварительные рассчеты

f, кГц

f/fгр

XС, Ом

Zвх, Ом

Фи(f), град.

I, мА

Ur, В

Uс, В

2

0,36

358,21

373,35

-73,97

0,00215

0,215

0,923

4

0,55

181,68

207,39

-28,83

0,00482

0,482

0,876

6

0,83

121,12

157,07

-39,54

0,00637

0,637

0,771

8

1,10

90,84

135,10

-47,75

0,00740

0,740

0,672

10

1,38

72,67

123,62

-53,99

0,00809

0,809

0,588

12

1,65

60,56

116,91

-58,80

0,00855

0,855

0,518

14

1,93

51,91

112,67

-62,57

0,00888

0,888

0,461

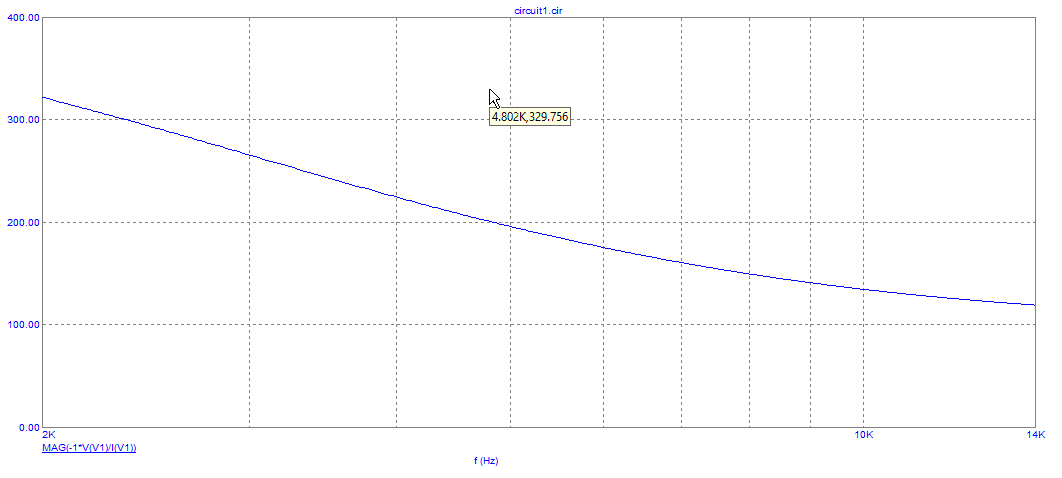

  1. Построим зависимости модуля входного сопротивления от частоты

Ввод данных:

Графики:

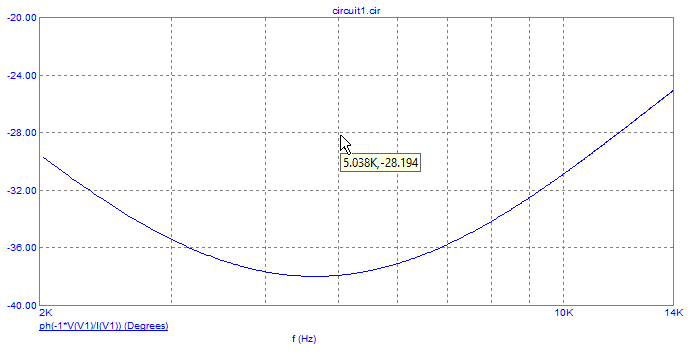

2. Рассчитаем зависимости фазы входного сопротивления от частоты.

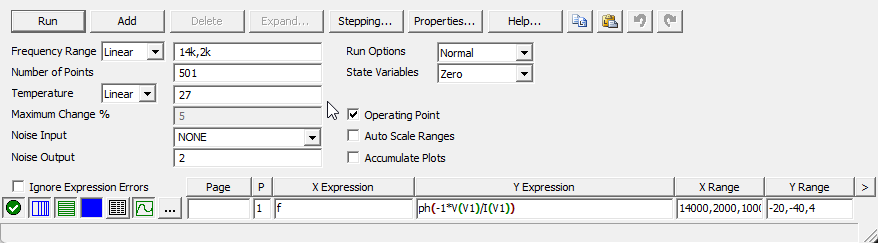

Ввод данных:

График:

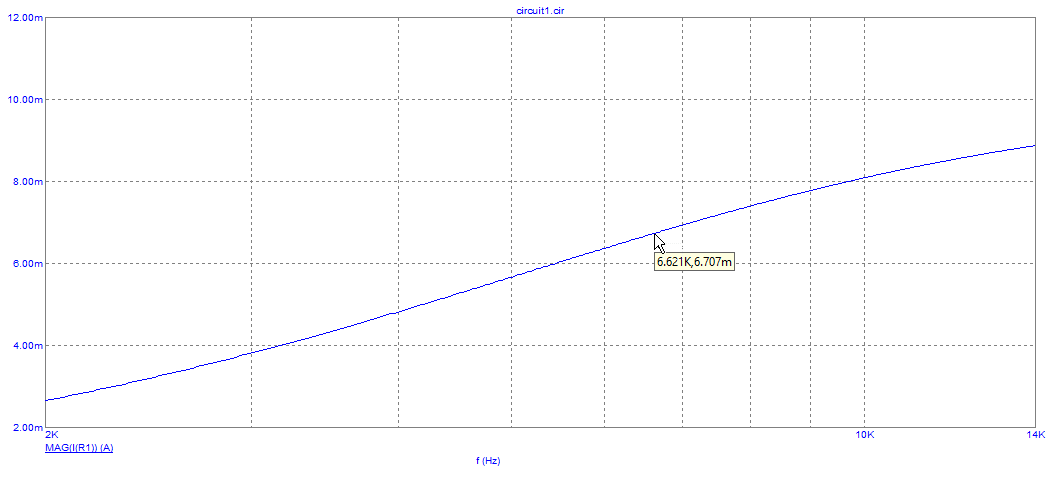

  1. Рассчитаем зависимость модуля тока от частоты.

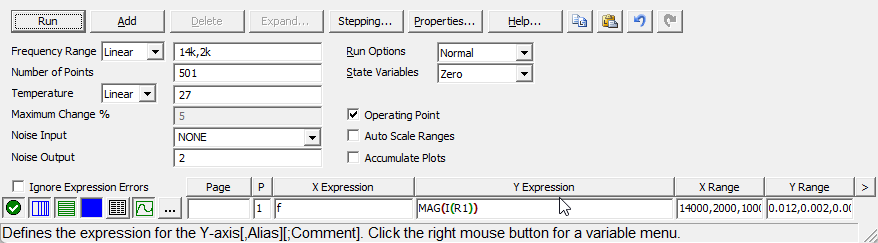

Ввод данных:

График:

4. Расчитаем зависимость напряжение на резисторе от частоты.

Ввод данных:

График:

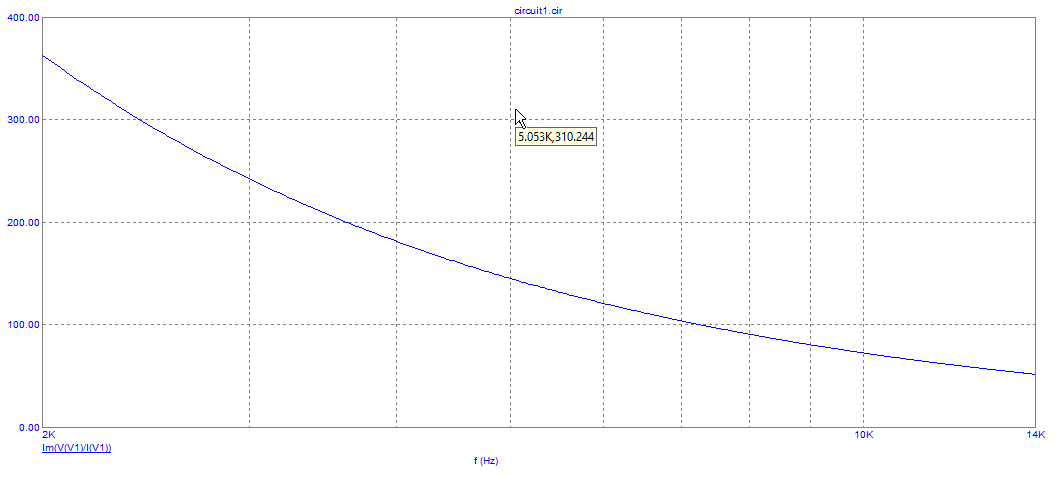

5. Рассчитаем зависимость реактивного сопротивления от частоты.

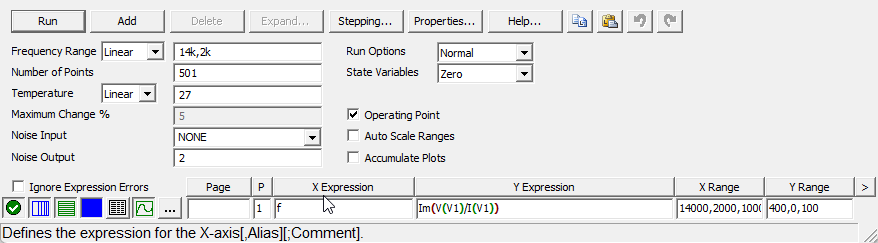

Ввод данных:

График:

6. Рассчитаем зависимость модуля входного сопротивления от частоты.

Ввод данных:

График:

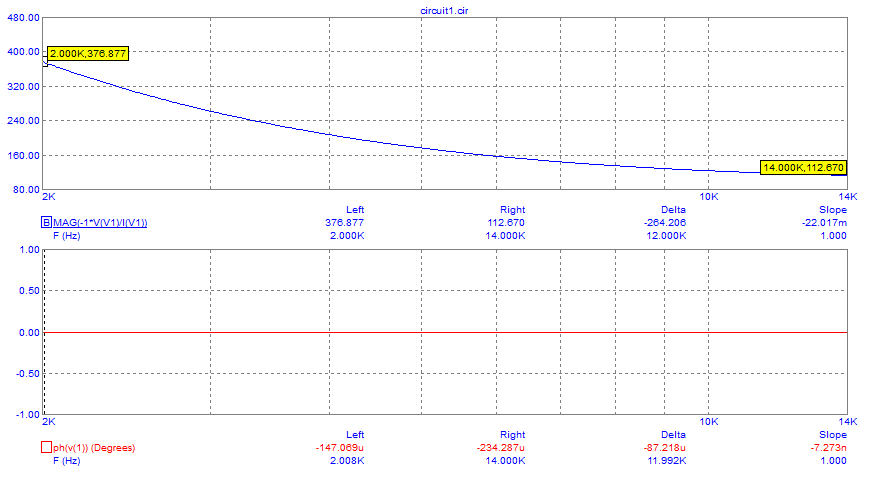

7. Рассчитаем зависимость фазы входного сопротивления от частоты.

Ввод данных:

График:

На основе полученных данных построим таблицу.

Таблица 2. Полученные данные

f, кГц

f/fгр

XС, Ом

Zвх, Ом

Фи(f), град.

I, мА

Ur, В

Uс, В

2

0,36

358,24

373,33

-74,1

0,00219

0,215

0,922

4

0,55

181,68

207,39

-28,83

0,00482

0,482

0,876

6

0,83

121,12

157,07

-39,54

0,00637

0,637

0,771

8

1,10

90,84

135,10

-47,75

0,00740

0,740

0,672

10

1,38

72,67

123,62

-53,99

0,00809

0,809

0,588

12

1,65

60,56

116,91

-58,80

0,00855

0,855

0,518

14

1,93

51,91

112,67

-62,57

0,00888

0,888

0,461

Таблица 3. Полученные данные

Нагруженная RC-Цепь

По предварительному расчёту

ЭВМ

fm, Гц

4654

4200

Ф, град.

-37,98

-37,83

Вывод:

В заключение исследование входных частотных характеристик RC-цепи дает ценную информацию о поведении и реакции схемы на различных частотах. Исследование подчеркивает важность понимания того, как схема ведет себя при различных входных частотах, что позволяет инженерам и исследователям оптимизировать ее производительность для конкретных приложений. Исследуя частотную характеристику, исследователи могут определить частоту среза, коэффициент усиления и фазовый сдвиг, что помогает при проектировании и анализе RC-цепей для широкого спектра электронных систем. Это исследование вносит вклад в более широкую область анализа схем и служит основой для дальнейшего изучения и совершенствования конструкций RC-схем.
