Вариант 18 (2ая задача корявая) / БСТ2354 Замахаев А.К. - Лабораторная работа №1

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Теории электрических цепей»

Лабораторная работа №1

На тему:

«Исследование на ЭВM характеристик источника постоянного напряжения»

По дисциплине: «Электротехника»

Выполнил:

Замахаев А.К.

Группа: БСТ2354

проверила: доц. каф. Григорьева Е. Д

Цель работы:

С помощью программы Micro-Cap получить внешние характеристики источников напряжения.

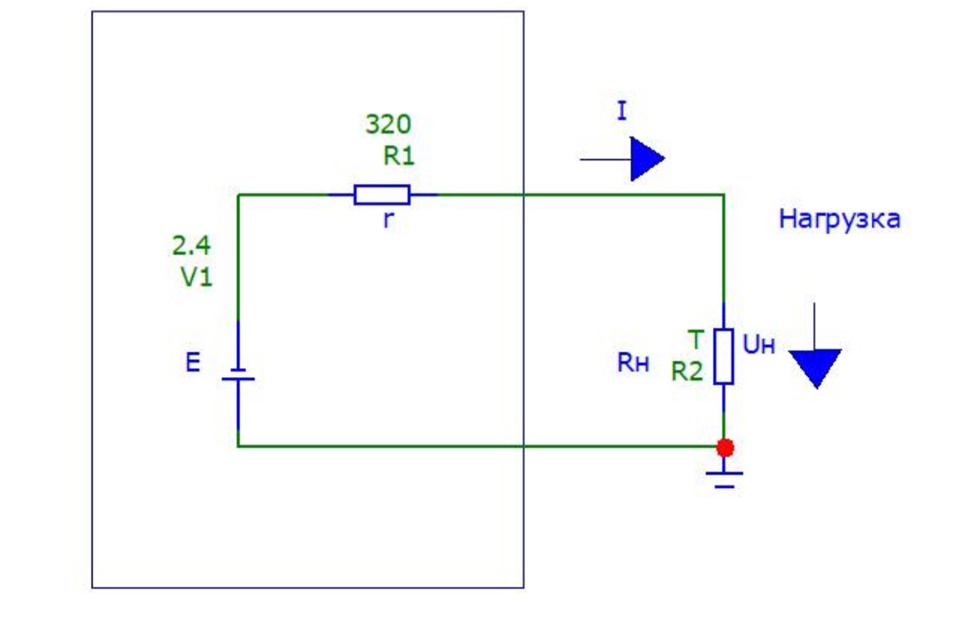

Схема:

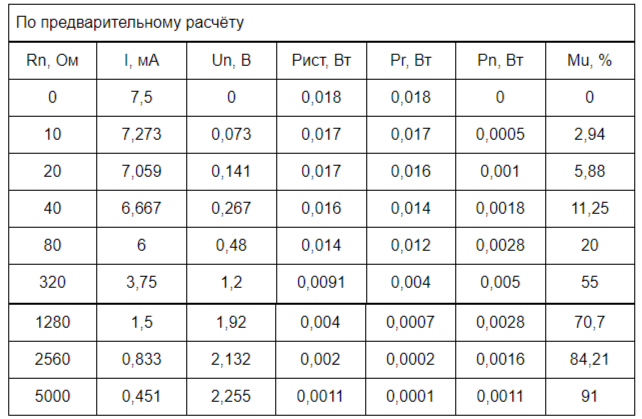

Исследования характеристик источника

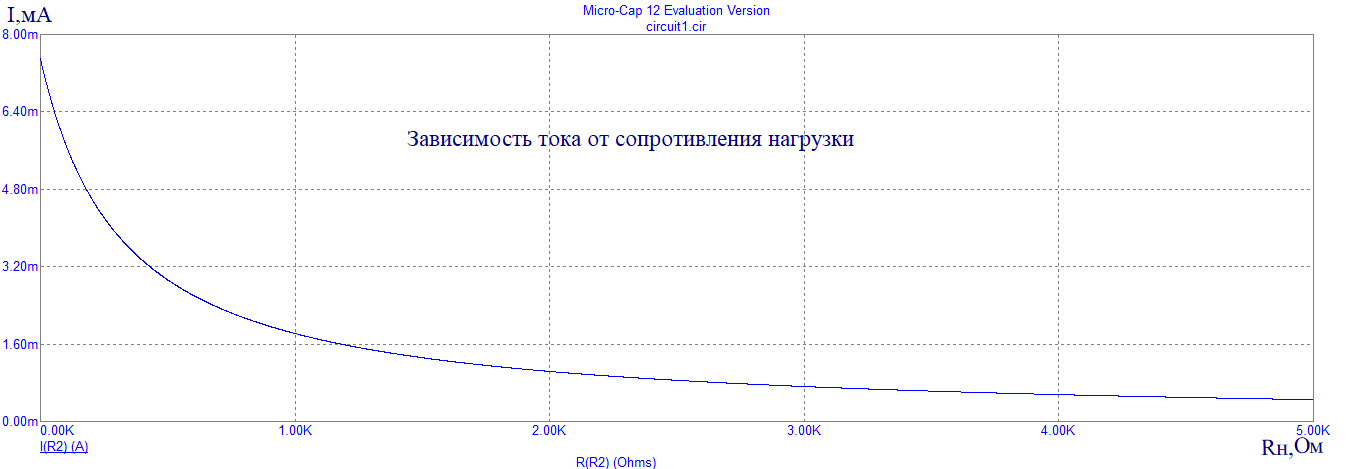

Построим зависимости тока от сопротивления.

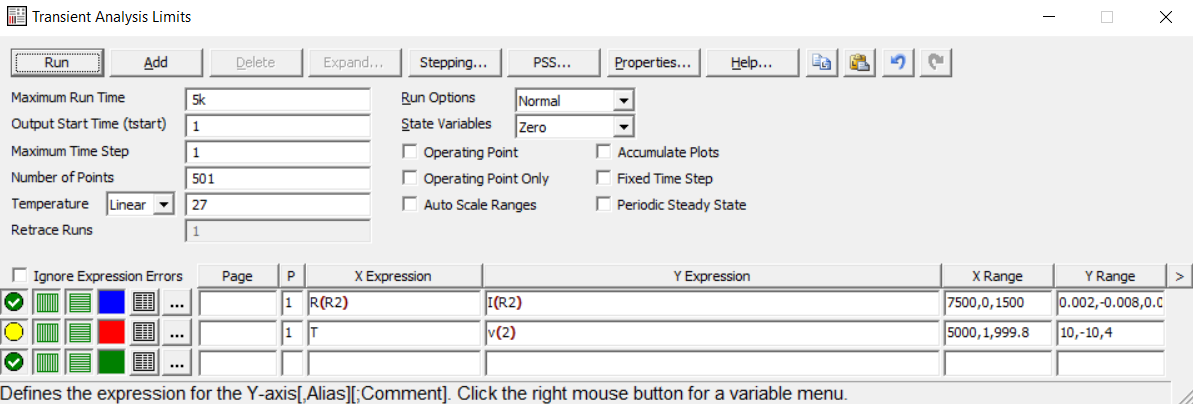

Ввод данных:

График:

Построим зависимости напряжения от сопротивления нагрузки.

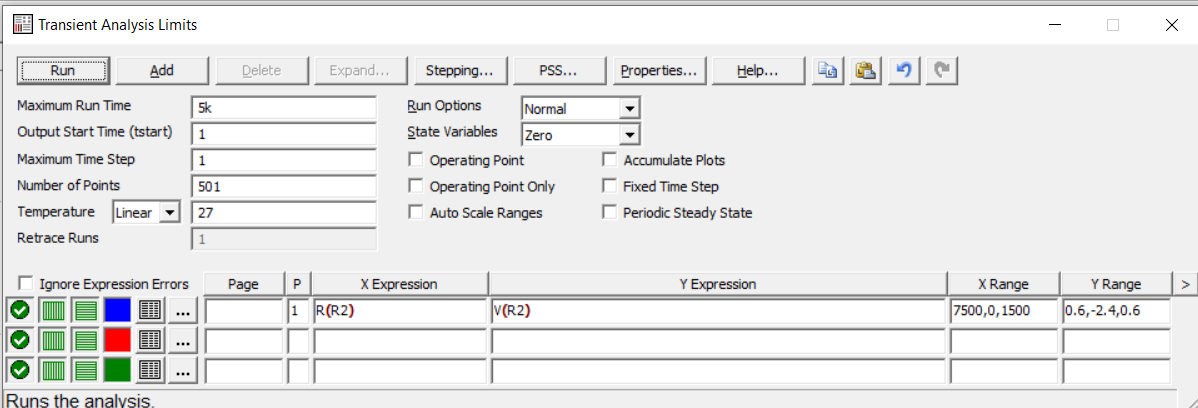

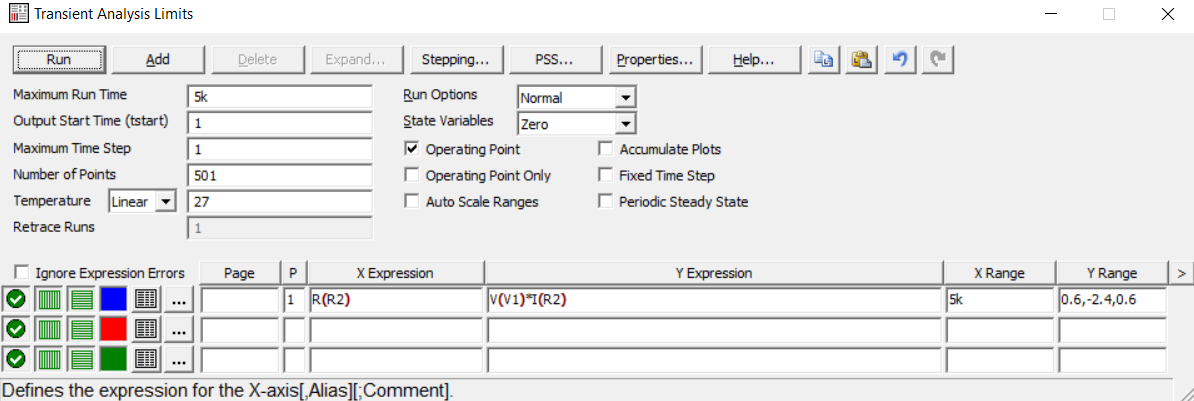

Ввод данных:

График:

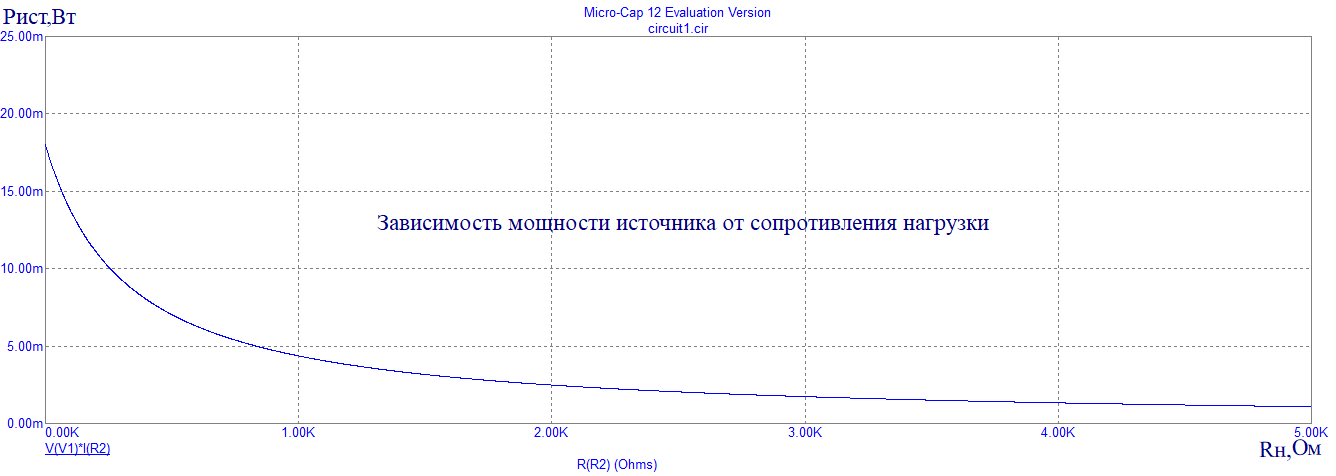

Построим зависимости мощности источника от сопротивления нагрузки.

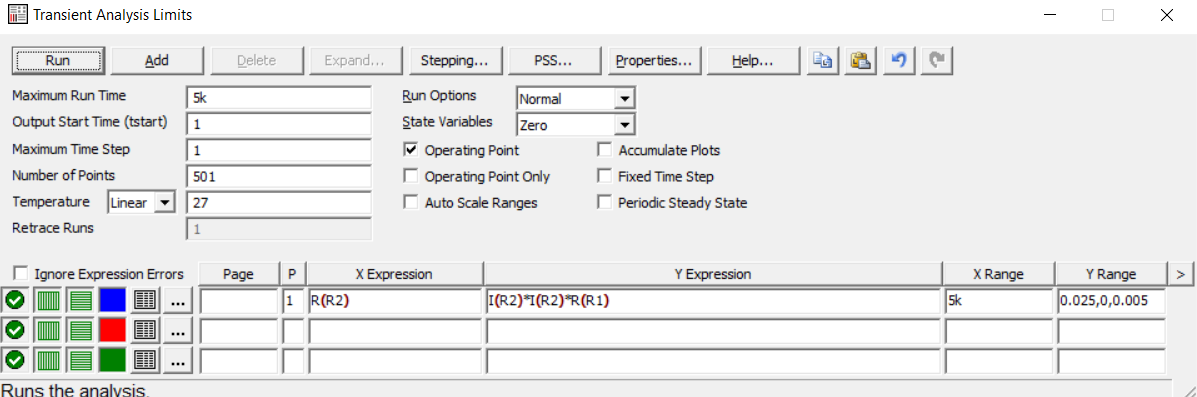

Ввод данных:

График:

Построим зависимости мощности выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки

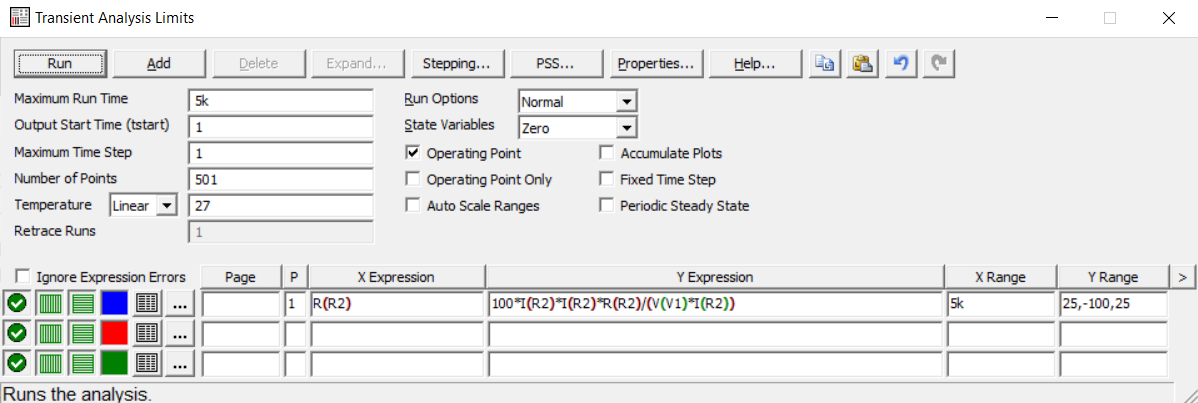

Ввод данных:

График:

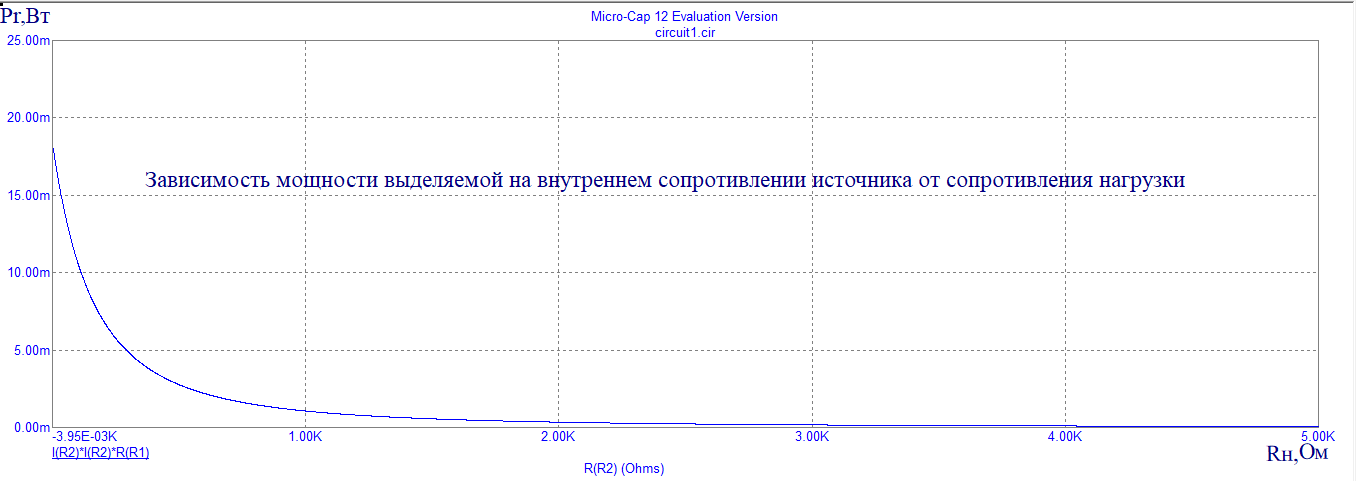

Построим зависимость мощности, выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки

Ввод данных:

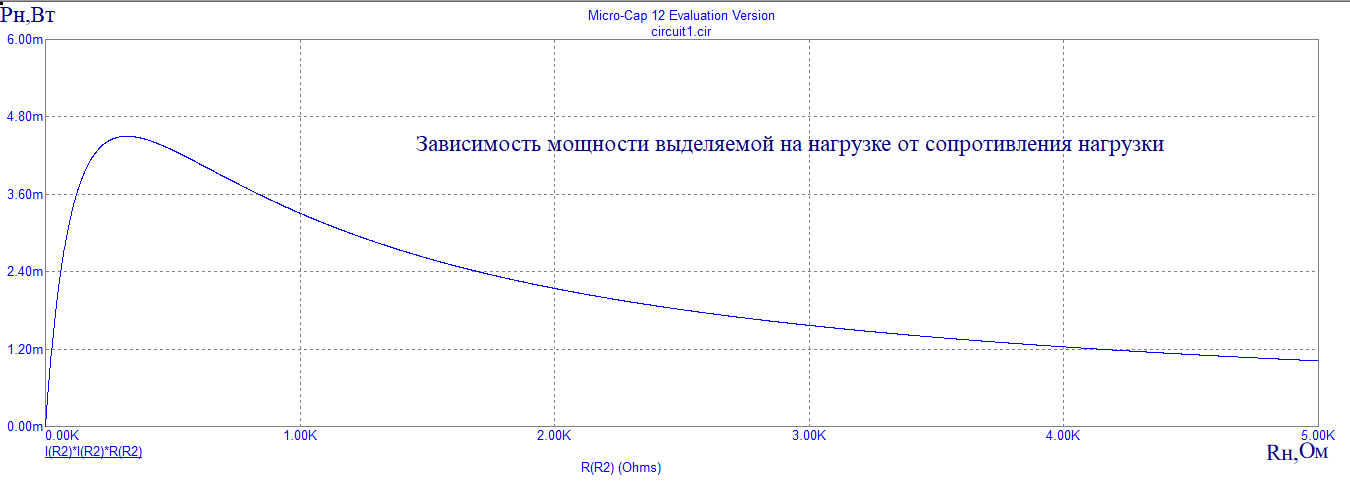

График:

Вывод:

В ходе первой лабораторной работы я научилась анализировать и строить: график зависимости тока от сопротивления нагрузки, график зависимости мощности, выделяемой в нагрузке от сопротивления нагрузки, график зависимости напряжения от сопротивления нагрузки, работать в программе Micro-Cap.

Москва 2025 г.
