2.3. Метод калибровки тремя преобразователями
Широкое распространение получил метод трёх преобразователей – наиболее универсальный метод калибровки на основе принципа взаимности. Для проведения калибровки, кроме испытуемого гидрофона, необходимы вспомогательный источник звука и обратимый преобразователь. Вспомогательный источник и испытуемый гидрофон могут быть необратимыми. Процедура содержит три этапа.
Первый этап измерений. Вспомогательный источник звука создаёт на расстоянии r1 в месте расположения испытуемого приёмника звуковое давление p. На выходе гидрофона возникает напряжение U1, равное
где Mx – чувствительность испытуемого гидрофона. Измеряется U1.
Рисунок 3 – Калибровка методом трёх преобразователей
Второй этап измерений. Режим работы вспомогательного источника звука не изменяется, а на место гидрофона устанавливается обратимый преобразователь, работающий в режиме приёма. Так как звуковое давление p остаётся прежним, то на выходе обратимого преобразователя будет напряжение U2, равное
где M2 – чувствительность испытуемого гидрофона. Измеряется U2.
Третий этап измерений. Обратимый преобразователь используется в режиме излучения. Возбуждается током I и создаёт на расстоянии r, где помещается гидрофон, давление p1. Это давление вызывает напряжение на выходе гидрофона
Измеряется ток I, напряжение U3 и расстояние r.
Чувствительность выражается как:
Никаких ограничений на размеры, тип и другие особенности гидрофона этим методом не накладывается. Все измерения производятся по оси характеристики направленности и полученное значение чувствительности тоже относится к этому направлению.
Одним из современных примеров использования метода калибровки гидрофонов с тремя преобразователями является система калибровки гидрофонов Bruel&Kjaer типа 9718. Эта система реализована на базе многофункционального анализатора PULSE компании Bruel&Kjaer и специализированной программы калибровки. Программа калибровки использует ряд предварительно заданных форм управления и шаблон управления, определяемый пользователем. Калибровка выполняется согласно стандарту IEC 60565 с возможностью калибровки фазы.

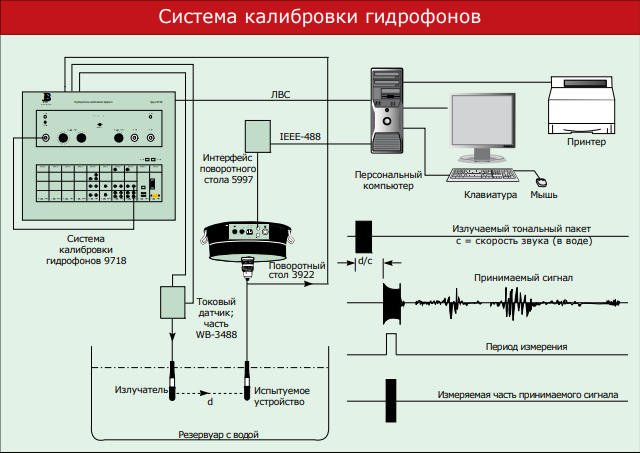

Рисунок 4 – Система Bruel&Kjaer типа 9718
Рисунок 5 – Схема калибровки
Чувствительность калибруемого в системе Bruel&Kjaer типа 9718 гидрофона Mx, определяется по следующему выражению:
где Ux – выходное напряжение калибруемого гидрофона, M1 и M2 – чувствительности используемых в качестве вспомогательного источника звука и обратимого преобразователя гидрофонов, U1 – выходное напряжение гидрофона, использующегося как вспомогательный источник звука.
2.4. Калибровка на основе самовзаимности
Данный метод может рассматриваться как частный случай прошлого метода, когда чувствительность обратимого преобразователя равна чувствительности гидрофона – в данном случае это один и тот же преобразователь. На рисунке 4: 1 – гидрофон, 2 – отражающий экран, 3 – мнимый источник. Гидрофон устанавливается на расстоянии r/2 от полностью отражающей поверхности.
Рисунок 6 – Калибровка методом самовзаимности
Основой метода служит то, что излучённый импульс после отражения принимается тем же преобразователем. Эта процедура соответствует третьему этапу измерений в прошлом методе.
Искомая чувствительность находится по формуле:
При калибровке гидрофонов в качестве отражающей поверхности применяется граница вода-воздух. Калибровка проводится только в импульсном режиме.
В
современных условиях калибровка методом
на основе самовзаимности может
проводиться, например, на гидрофоне
8105, от компании Bruel&Kjaer.
Устройство представляет собой
малоразмерный сферический измерительный
преобразователь для производства
измерений в широком диапазоне частот
с чувствительностью приёма -205 дБ.

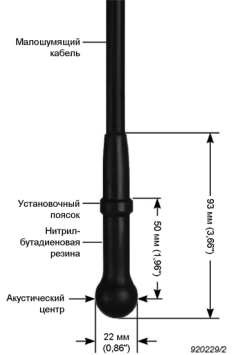

Рисунок
7 – Гидрофон типа 8105
Формула для определения чувствительности гидрофона M методом самовзаимности может быть представлена как:
где U2 – выходное напряжение калибруемого гидрофона, d – расстояние между излучающим и принимающим гидрофонами (удвоенное расстояние от калибруемого гидрофона до отражающего экрана), c – скорость звука в воде, f – частота излучаемого сигнала, U1 – напряжение, приложенное к калибруемому гидрофону при излучении.
