6 ОПИСАНИЕ ФУНКЦИЙ ЗАЩИТ И АВТОМАТИКИ
МР801двг имеет две идентичные группы уставок: основную и резервную. Переключение между группами может осуществляться с пульта устройства (из меню), по внешнему сигналу, а также по каналу связи.
6.1 Дифференциальные токовые защиты (дифференциальная токовая отсечка без торможения и дифференциальная токовая защита с торможением)
Принцип действия дифференциальной защиты основывается на том, что общая сумма всех токов протекающих через защищаемый объект (см. рисунок 6.1) в нормальном режиме равна нулю, при повреждении в защищаемой зоне – току повреждения.
М

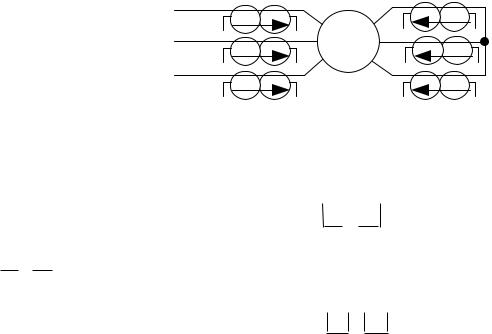

Рисунок 6.1 – Условное направление протекания токов
где
I
Дифференциальный ток по каждой фазе, Iдиф, А, рассчитывается по формуле:
|
|
|
I |
диф |
I |
C1 |
I |
C 2 |
, |
|
|
|
|
|
|
|
|||
C1 |
, |
IC 2 |
– приведенные к первой стороне токи первой и второй сторон соответственно. |
||||||
Тормозной ток по каждой фазе, IТОРМ, А, рассчитывается по формуле:
I |
ТОРМ |
|
I |
C1 |
I |
C 2 |
. |
|
|
|
|
|
Для отстройки от ложной работы дифференциальной защиты при внешних КЗ на землю в МР801двг выполняется компенсация токов нулевой последовательности. Ввод в работу функции компенсации токов нулевой последовательности осуществляется автоматически при выборе устав-
ки «КОРР. I0» = «ДА»
Для отстройки от ложных срабатываний:
-при броске тока намагничивания (БТН) дифференциальная защита может быть блокирована по содержанию второй гармоники в дифференциальном токе. Блокировка может работать в пофазном или перекрёстном режимах;
-при перевозбуждении железа дифференциальная защита может быть блокирована по содержанию пятой гармоники в дифференциальном токе. Блокировка может работать в пофазном или перекрёстном режимах.
Когда величина дифференциальных токов исключает возможность внешнего повреждения, двигатель может быть отключен мгновенно без учета величины тока торможения. Для этого случая
вМР801двг предусмотрена ступень быстрого отключения – дифференциальная токовая отсечка без торможения (дифференциальная токовая отсечка). Ступень оценивает как действующие так и мгновенные величины. Обработка мгновенного значения обеспечивает быстрое отключение в случае, когда основная гармоника тока сильно уменьшена из-за насыщения трансформатора тока. Ступень, работающая по мгновенным значениям, срабатывает при превышении уставки в два ра-
за.
Тормозная характеристика дифференциальной токовой защиты с торможением (рисунок
6.2) имеет три участка АВ, ВС и СD, четвёртый участок DE обусловлен действием дифференциальной отсечки.
Для задания тормозной характеристики применяются следующие параметры:
-Iб1 (см. рисунок 6.2), ƒ1 (угол наклона участка ВС);
МР801двг редакция 3.07 |
21 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
- Iб2 (см. рисунок 6.2), ƒ2 (угол наклона участка CD), Iб1 должно быть меньше Iб2.
|
Iдиф |
|
|
||
Iд>> |
|
|
D |
E |
|
|
|
|
|
||
|
|
Зона |
|
|
|
|
|
срабатывания |
|
||
|
|
|
C |
|
|
|
A |
B |
Зона |
|
|
Iд> |
блокировки |
||||
|
|
||||
|
|
|
|
Iторм |
|
|
|
Iб1 |
Iб2 |
|
|
IД> – уставка ступени дифференциальной токовой защиты с торможением;
IД>> – уставка ступени дифференциальной токовой отсечки;
Iб1 – начальная точка участка ВС;
Iб2 – начальная точка участка CD

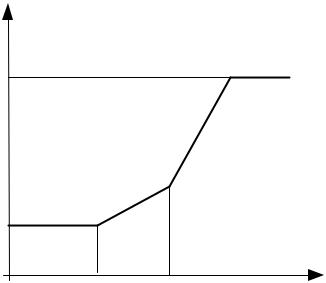

Рисунок 6.2 – Тормозная характеристика
Дифференциальная токовая защита с торможением непрерывно рассчитывает тормозной и дифференциальный ток. В случае попадания в зону срабатывания на время большее времени уставки формируется сигнал срабатывания ступени.
Дифференциальная токовая отсечка и дифференциальная токовая защита с торможением имеют возможность блокировки от внешнего дискретного сигнала. Наличие или отсутствие блокировки задается в уставках конфигурации.
Режимы работы дифференциальной токовой отсечки и дифференциальной токовой защиты
сторможением следующие:
-«ВЫВЕДЕНО» – защита выведена из работы;
-«ВВЕДЕНО» – защита введена в работу;
-СИГНАЛИЗАЦИЯ» - как при «ВВЕДЕНА», но с действием в схему сигнализации и записью в журнал аварий;
-«ОТКЛЮЧЕНИЕ» - то же, что и при режиме «СИГНАЛИЗАЦИЯ», плюс действие на отключение выключателя.
Наличие функций «АПВ», «УРОВ», «АВР», «ОСЦИЛЛОГРАФ» по каждой ступени задаётся в уставках конфигурации.
Внимание! Не рекомендуется вводить одновременно АПВ и АВР.
Характеристики (уставки) дифференциальной токовой отсечки приведены в таблице 6.1, а дифференциальной токовой защиты с торможением – в таблице 6.2.
МР801двг редакция 3.07 |
22 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
Таблица 6.1 – Дифференциальная токовая отсечка без торможения
Наименование характеристики |
|
|
Значение |
Уставки по режиму работы защиты |
|
|
«Выведена», |
|
|
|
«Введена», |
|
|
|
«Сигнализация», |
|
|
|
«Отключение» |
Диапазон уставок по току ступени* IД>> |
|
|
От 0 до 40Iн |
Диапазон уставок по времени (tср) |
|
|
От 0 до 54 мин |
Уставки по режиму работы ступени Iд>>мгн. |
|
|
«Выведена», |
|
|
|
«Введена» |
Уставка по функции ОСЦИЛЛОГРАФ |
|
|
«Выведено»; |
|
|
|
«Пуск по ИО»; |
|
|
|
«Пуск по защите» |
Уставка по функции АВР, АПВ, УРОВ |
|
|
«Введено»; «Выведено» |
Дискретность уставок: |
|
|
|
- по току; |
|
|
0,01Iн; |
- по времени |
|
|
0,01 с |
Основная приведенная погрешность срабатывания по |
|
|
±1,5 % |
току, не превышает |
|
|
(в диапазоне от 0,05 до 2 Iн) |
|
|
|
±2,5 % |
|
|
|
(в диапазоне свыше 2 Iн) |
Уставка по блокировке (вводу блокирующего сигна- |
|
|
НЕТ, D1-D24, ЛС1-ЛС16, ВЛС1-ВЛС16 |
ла) |
|
|
(а также инверсные значения этих сигна- |
|
|
|
лов) |
Таблица 6.2 – Дифференциальная токовая защита с торможением |
|||
Наименование характеристики |
|
|
Значение |
1 |
|
|
2 |
Уставки по режиму работы защиты |
|
|
«Выведена», |
|
|
|
«Введена», |
|
|
|
«Сигнализация», |
|
|
|
«Отключение» |
Уставка по блокировке (вводу блокирующего |
|
|
НЕТ, D1-D24, ЛС1-ЛС16, ВЛС1-ВЛС16 |
сигнала) |
|
|
(а также инверсные значения этих |
|
|
|
сигналов) |
Диапазон уставок по току ступени* IД> |
|
|
от 0 до 40Iн |
Диапазон уставок по времени (tср) |
|
|
от 0 до 60 с |
Блокировки: |
|
|
|
- блокировка I2/I1 |
|
|
«ЕСТЬ», «НЕТ» |
- перекрёстная блокировка |
|
|
«ЕСТЬ», «НЕТ» |
- диапазон уставок блокировки I2/I1 |
|
|
от 0 до 100% |
- блокировка I5/I1(перевозбуждение) |
|
|
«ЕСТЬ», «НЕТ» |
- перекрёстная блокировка |
|
|
«ЕСТЬ», «НЕТ» |
Характеристики торможения: |
|
|
|
- диапазон уставок I5/I1 (перевозбуждение) |
|
|
от 0 до 100% |
- диапазон уставок* Iб1 |
|
|
от 0 до 40Iн |
- диапазон уставок ƒ1 |
|
|
от 0° до 89° |
- диапазон уставок* Iб2 |
|
|
от 0 до 40Iн |
- диапазон уставок ƒ2 |
|
|
от 0° до 89° |
Уставка по функции ОСЦИЛЛОГРАФ |
|
|
«Выведено»; |
|
|
|
«Пуск по ИО»; |
|
|
|
«Пуск по защите» |
МР801двг редакция 3.07 |
23 |
www.bemn.by |
|
ОАО «Белэлектромонтажналадка», Минск |
|
|
upr@bemn.by |
Продолжение таблицы 6.2
1 |
2 |
Уставка по функции АВР, АПВ, УРОВ |
«Введено»; «Выведено» |
Дискретность уставок: |
|
- по току; |
0,01Iн; |
- по времени |
0,01 с |
Основная приведенная погрешность срабатывания по |
±1,5 % |
току, не превышает |
(в диапазоне от 0,05 до 2 Iн) |
|
±2,5 % |
|
(в диапазоне свыше 2 Iн) |
* Уставки по току ступеней IД>, IД>> задаются в долях номинального тока стороны S1.
Упрощённые алгоритмы работы дифференциальных ступеней представлены на рисунках 6.3 и 6.4. Блоки, показанные на рисунке 6.3 и 6.4, реализованы программно.
Iа диф. мгн |
|
Ia>Iдиф>> |
да |
1 |
|
|
|
|
|||
|
Расчет |
|
|
|
|
Iв диф. мгн |
действ. |
Iв>Iдиф>> |
да |
|
|
|
|
|
|||
значений |
|
|
|
||
|
|
|
|
|
|
Iс диф. мгн |
|
Iс>Iдиф>> |
да |
|
|
|
|
|
|
||
|
выведена |
|
|
|
|
|
введена |
Iа диф. мгн>2Iдиф>> |
да |
1 |
|
|
|
|
|||
|
|
Iа диф. мгн>2Iдиф>> |
да |
|
|
|
|
|
|
||
|
|
Iа диф. мгн>2Iдиф>> |
да |
|
|
|
|
|
|
||
Блокировка: |
|
|
|
|
|
Д1-Д24, Л1-Л16 |
|
|
|
|
|
ВЛС1-ВЛС16 |
|
|
|
|
|
&Т
1 &
сраб. Iд>>мгн
Запись в журнал аварий
|
Запись в |
|
журнал аварий |
|
сраб. Iд>> |
|
«Авар. откл» |
|
сраб. Iд>>ИО |
Осциллограф |
|
Выведен |
|
Введен |
Запуск |
|
осциллографа |

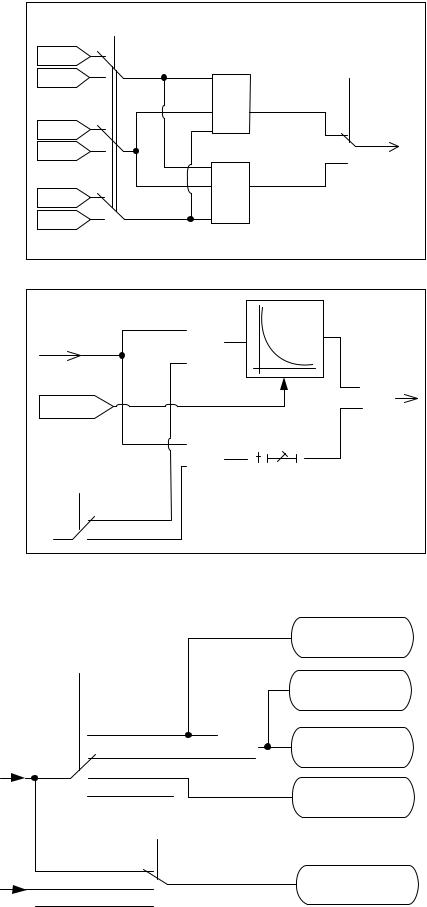

Рисунок 6.3 – Алгоритм работы дифференциальной токовой отсечки
МР801двг редакция 3.07 |
24 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
фа р |
|
аф кс агр уп ол аЗ ил цс о |
еи на О вы И тба >д I ар с |
|
|
|
|
|
& |
|
|
|
|
го лл иц не сО де вы В |
енд ев В |
|
|
1 |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
& |
& |
|
|
5I оп .ко лб те ьт .р н се кер |
ьтсе |
сту5I≥5вI |
.ок лб .р |
НТБирпкаовриоклБ |
те ьт н ес |
ьтсе |
сту2≥IркI |
да я |
еонзВад яаниывтбааср |
да |
|
|
|
5IопаковриоклБ |
тен |
кер еП тус5I≥с5I |
етн |
иян е ва нзо ы В ат абср |
|
|
|||||||
П е |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
тсу 5I≥ а5 I |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ТНБ ирп |
не ниа зо вы В тба |
|
|
|
|
|
|
|
|
|
|
|
|
рас |
|
|
|
|
||
|
|
кионирмга |
|
|
киовирокбл |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
й-5 тасчеР |
|
яерииткр течасР |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
фи д А I |
В |
С |
.рм о А В тI |
С |
|
|
|
|
,Т о Ти пе . ст и е о не ду н ед т т ря в ил е ол ри п чУ п п ма |
,.ф ид Iт че .м са рто Р I |
|
|
|
|
|
|
|
|
в ийвар сьи ал ап на З ур ж |
>д I. бсра |
»ткл о. варА « |
Т
аI |
вI |
сI |
IN |
аI |
вI |
сI |
IN |
|
1 аноротС |
|
|
2 анротоС |
|
||
1Д Блок-ВЛ Д1С ир42- ,В овкЛЛС :а-1 Л16 61

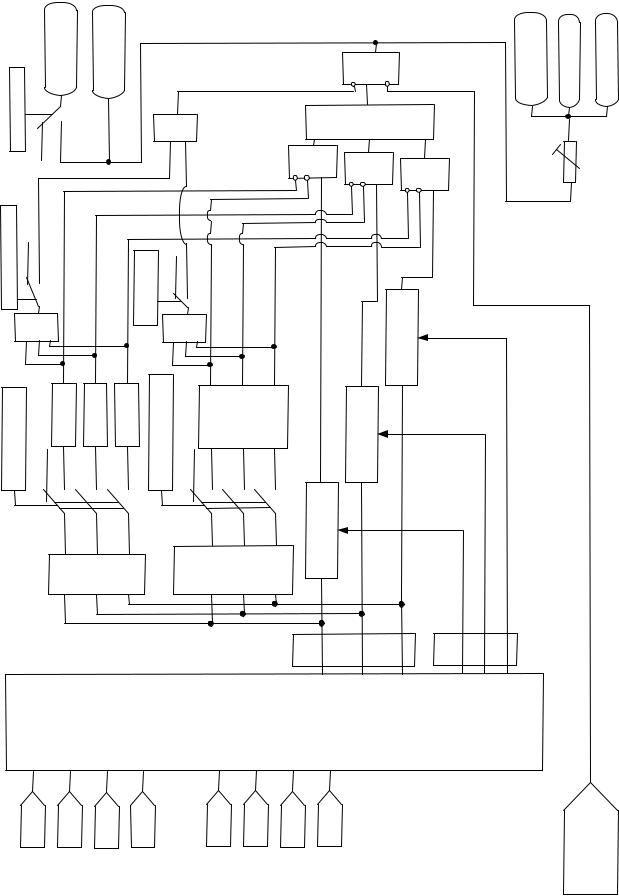

Рисунок 6.4 – Алгоритм работы ступени дифференциальной токовой защиты с торможением
МР801двг редакция 3.07 |
25 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
6.2 Определение направления
Учёт конфигурации сети для направленных защит производится путём задания угла максимальной чувствительности по каждой стороне (см. рисунки 6.5, 6.9), отдельно для защит:
-от повышения тока (I>1, I>2, I>3, I>4, I>5, I>6);
-от повышения расчётного тока нулевой последовательности (I*>1, I*>2, I*>3, I*>4,
I*>5, I*>6).
Угол максимальной чувствительности задаётся согласно таблице 6.3. Таблица 6.3
|
Наименование параметра |
Значение |
1 |
Диапазон уставок по углу максимальной чувствительности |
0-360 |
2 |
Дискретность уставок по углу максимальной чувствительности |
1 |
Направление считается недостоверно определённым:
-при поляризующем токе меньше 0,1Iн;
-поляризующей мощности меньше 0,5 Вт;
-попадании в зону нечувствительности (см. рисунки 5.8, 5.12);
-при поляризующем напряжении ниже 5 В.
При снижении поляризующего напряжения ниже 5 В ступени направленных защит в течение трёх секунд работают по памяти.
6.3 Направленная защита от повышения тока (максимальная токовая
защита)
Направленная защита от повышения тока может иметь 6 ступеней, которые могут быть привязаны к любой стороне двигателя. Защита может иметь независимую или зависимую времятоковую характеристику. Условием срабатывания защиты может задаваться режим превышения уставки по току одной или всех трех фаз.
Каждая ступень может быть сконфигурирована как направленная или ненаправленная, в случае направленного режима задаётся направление срабатывания «от шин» или «к шинам».
Определение направления мощности производится по 90 -градусной схеме, т.е. для построения измерительного органа ступени используются следующие сочетания токов и напряжений: Ia и Ubc, Ib и Uca, Ic и Uab, при этом напряжение поляризации поворачивается на 90 против часовой стрелки. Зона срабатывания защиты показана на рисунке 6.5. При недостоверном определении направления (см. подраздел 6.2) ступень может работать как ненаправленная или блокироваться, что выбирается в настройках конфигурации защит.
Уставка угла максимальной чувствительности должна быть такой, чтобы ток короткого замыкания на линии лежал на линии максимальной чувствительности ОА, т.е для активноиндуктивной цепи:
МЧ 360 Л ,
где
|
|
arctg |
X |
|
Л |
R |
|||
|
|
|||
|
|
|
Л Л
– угол линии.
МР801двг редакция 3.07 |
26 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
Рисунок 6.5 – Зона срабатывания направленной защиты от повышения тока
Каждая ступень может иметь функцию пуска по минимальному напряжению. В качестве пускающего напряжения используется линейное напряжение: для Ia - Uab, для Ib – Ubc, для Ic – Uca.
Каждая ступень имеет возможность блокировки от внешнего дискретного сигнала (пуск от инверсного сигнала). Наличие или отсутствие блокировки задается в уставках конфигурации.
Для каждой ступени предусмотрена возможность ускорения. Переключение в ускоренный режим происходит по включению выключателя. В ускоренном режиме срабатывание ступени безусловно происходит по уставке tу (рисунок 6.7).
Количество ступеней направленной защиты от повышения тока задается в уставках конфигурации.
Режимы работы направленной защиты от повышения тока следующие: -«ВЫВЕДЕНО» – защита выведена из работы;
-«ВВЕДЕНО» – защита введена в работу;
-СИГНАЛИЗАЦИЯ» - как при «ВВЕДЕНО», но с действием в схему сигнализации и записью в журнал аварий;
-«ОТКЛЮЧЕНИЕ» - то же, что и при режиме «СИГНАЛИЗАЦИЯ», плюс действие на отключение выключателя.
Наличие функций «АПВ», «УРОВ», «УСКОРЕНИЕ», «АВР», «ОСЦИЛЛОГРАФ» по каждой ступени задаётся в уставках конфигурации.
Внимание! Не рекомендуется вводить одновременно АПВ и АВР.
Примечание – Для правильного определения направления необходимо задавать уставку по времени не менее 10 мс.
При выборе защиты с зависимой от тока уставкой по времени, время срабатывания tСР, мс, определяется формулой:
tCP |
|
|
|
k |
10, |
|
|
|
|||
|
I BX |
0,6 |
|||
|
|
|
ICP |
|
|
|
|
|
|
|
где k – коэффициент, характеризующий вид зависимой характеристики; I BX - входной фазный ток устройства, А;
ICP - величина тока уставки зависимой от тока ступени максимальной токовой защиты, А.
Примечание – Указанная выше формула действительна только при IВХ > IСР.
Диапазон уставок коэффициента k от 100 до 4000, дискретность установки 1.
МР801двг редакция 3.07 |
27 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |

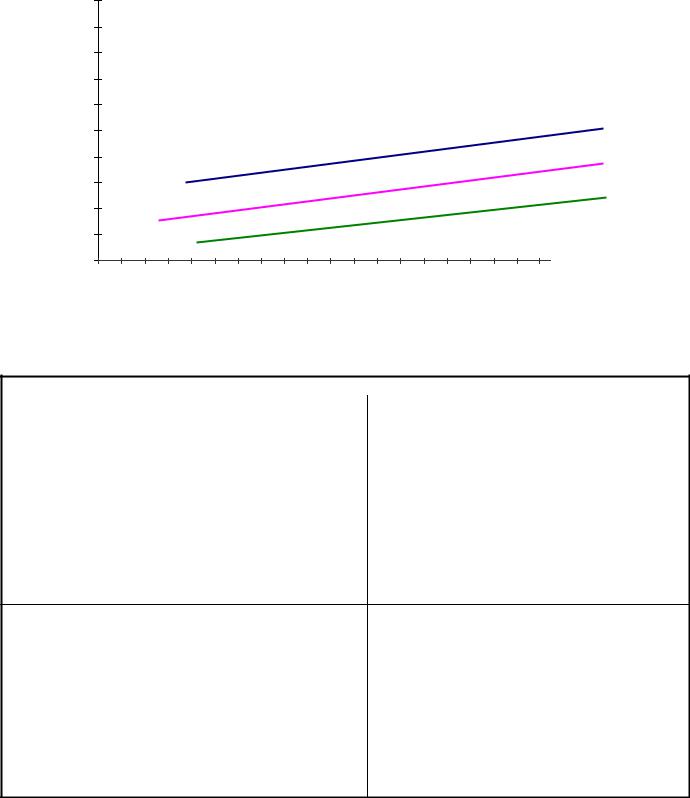

На рисунке 6.6 представлены графики зависимых характеристик с различными значениями коэффициента k.
Зависимая времятоковая характеристика
t,с
20 18 16 14 12 10 8 6 4 2 0
1 |
3 |
5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
21 |
23 |
25 |
27 |
29 |
31 |
33 |
35 |
37 |
39 |
|
|
|
|
|
|
|
|
|
I/Iср |
|
|
|
|
|
|
|
|
|
|
k=4000
k=1333
k=800
Рисунок 6.6 – Графики зависимой характеристики Уставки МТЗ приведены в таблице 6.4.
Таблица 6.4
Наименование характеристики |
Значение |
Уставки по режиму работы защиты |
«Выведена», «Введена», «Сигнализация», |
|
«Отключение» |
Диапазон уставок по току * |
От 0 до 40Iн |
Измерение |
S1, S2 |
Пуск по напряжению |
«Есть»; «Нет» |
Диапазон уставок по напряжению U |
от 0 до 256 В |
Направленность |
«Нет»; «От шин»; «К шинам» |
Режим в случае недостоверного определения |
«Блокировка»; «Ненаправленная» |
направления |
|
Логика срабатывания |
«Одна фаза»; «Все фазы» |
Характеристика |
«Зависимая»; «Независимая» |
Наименование характеристики |
Значение |
Диапазон уставок по времени ** |
От 0 до 50 мин |
Диапазон уставок по коэффициенту k |
От 100 до 4000 |
Блокировка: |
НЕТ, D1-D24, ЛС1-ЛС16, ВЛС1-ВЛС16 (а |
|
также инверсные значения этих сигналов) |
Уставка по функции ОСЦИЛЛОГРАФ |
«Выведено»; |
|
«Пуск по ИО»; |
|
«Пуск по защите» |
Уставка по времени в ускоренном режиме tу |
От 0 до 50 мин |
|
|
Уставка по функции АВР, АПВ, УРОВ |
«Введено»; «Выведено» |
*Примечание – Уставка по току ступени I> задаётся в долях номинального первичного тока ТТ (Iн), установленного на стороне, к которой ступень привязана.
**Примечание – здесь и далее по тексту, кроме специально оговорённых случаев, диапазон уставок по времени дается без учета собственного времени работы измерительного
МР801двг редакция 3.07 |
28 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
органа (30 - 50 мс). Выдержка времени защит определяется как сумма параметров «уставка по времени» и «собственное время работы измерительного органа».
Алгоритм работы направленной МТЗ представлен на рисунках 6.7, 6.8. Блоки, показанные на рисунках 6.7, 6.8, реализованы программно.
Ускорение
|
|
|
|
|
|
выведено |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
введено |
|
& |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
сигнал: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
ускорение |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Пуск по |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
напряжению |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
введён |
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
U<Uуст |
& |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
выведен |
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
“1” |
|
|
& |
|
|
|
|
|
tу |
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Блокировка: |
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
Д1-Д24, ЛC1-ЛC16 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
ВЛС1-ВЛС16 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
выведена |
& |
|
|
|
|
введена |
|
|
|
|
|
& |
|
|
|
Блок |
|
сигнализация |
OR |
cрабатывание ИО |
|
|
отключение |
|
|
|
|
входной |
I>Iуст |
|
|
|
|
|
|
|
|
||
логики |
|
|
|
1 |
|
|
|
|
Блок: |
|
|
|
|
|
|
|
|
Направление |
|
таймер Т |
& |
Блок логики |
|
|
|
|
срабатывания |
||
|
ненаправленная |
|
|
2 |
|
|
|
|
OR |
|
|
|
от шин |
|
|
|
|
“1” |
|
|
|
|
|
к шинам |
|
|
|
|
|
|
|
& |
|
|
|
|
|
|
& |
|
|
направление от |
|
|
|
||
|
|
|
|
||
|
шин |
|
OR |
|
|
направление |
|
& |
|
|
|
|
|
|
|
||
|
к шинам |
|
|
|
|
|
|
Недост. напр. |
||
|
|
|
|
ненаправленная |
направление |
|
|
|
|
|
|
|
блокировка |
|
недостоверное |
|
|
||
|
|
|
||
Рисунок 6.7 – Алгоритм направленной МТЗ
МР801двг редакция 3.07 |
29 |
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
upr@bemn.by |
|
|
Блок-схема входной логики |
|
|||
|
|
Сторона |
|
|
|
|
|
Ia s1 |
S1 |
|
|
|
|
|
S2 |
|
|
Логика |
|
|
|
Ia s2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
min все фазы |
|
|
|
|
Ib s1 |
S1 |
|
|
|
|
|
|
|
|
|
|
|
|
Ib s2 |
S2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
S1 |
|
одна фаза |
|
|
|
|
max |
|
|
|
|
|
Ic s1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ic s2 |
S2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Блок: таймер |
|
|
|
|
|
|
|
|
t |
|
|
|
|
& |
|
|
|
|
|
|
|
|
I |
OR |
|
|
|
|
|
|
|
|
|
I |
|
|
|
|
|
|
|
& |
|
tср |
|
|
|
|
|
|
|
|
|
|
Выдержка |
|
|
|
|
|
|
времени |
|
|
|
|
|
|
|
зависимая |
|
|
|
|
|
“1” |
независимая |
|
|
|
|
|
|
|
|
|
|
|
|
|
Блок-схема логики срабатывания |
|
|||
|
|
|
|
отключение |
|
|
|
|
Режим |
|
(аварийное) |
|
|
|
|
|
|
|
|
|
|
|
|
|
сигнализация |
|
|
|
|
отключение |
OR |
|
запись в |
|
|
|
сигнализация |
|
|
|
|
|
|
|
журнал аварий |
|
||
|
|
|
|
|
||
1 |
|
введена |
|
|
|
|
|
|
выведена |
|
|
сигнал: |
|
|
|
|
|
срабатывание |
|
|
|
|
Осциллограф |
|
|
|
|
|
Пуск по защите |
|
|
старт |
|
|
2 |
Пуск по ИО |
|
|
|
||
|
осциллографа |
|
||||
|
Выведен |
|
|
|||
|
|
|
|
|
||
Рисунок 6.8 – Алгоритм направленной МТЗ (блоки входной логики, таймера |
||||||
|
|
и логики срабатывания) |
|
|
||
МР801двг редакция 3.07 |
|
|
30 |
|
|
www.bemn.by |
ОАО «Белэлектромонтажналадка», Минск |
|
|
|
upr@bemn.by |
||
