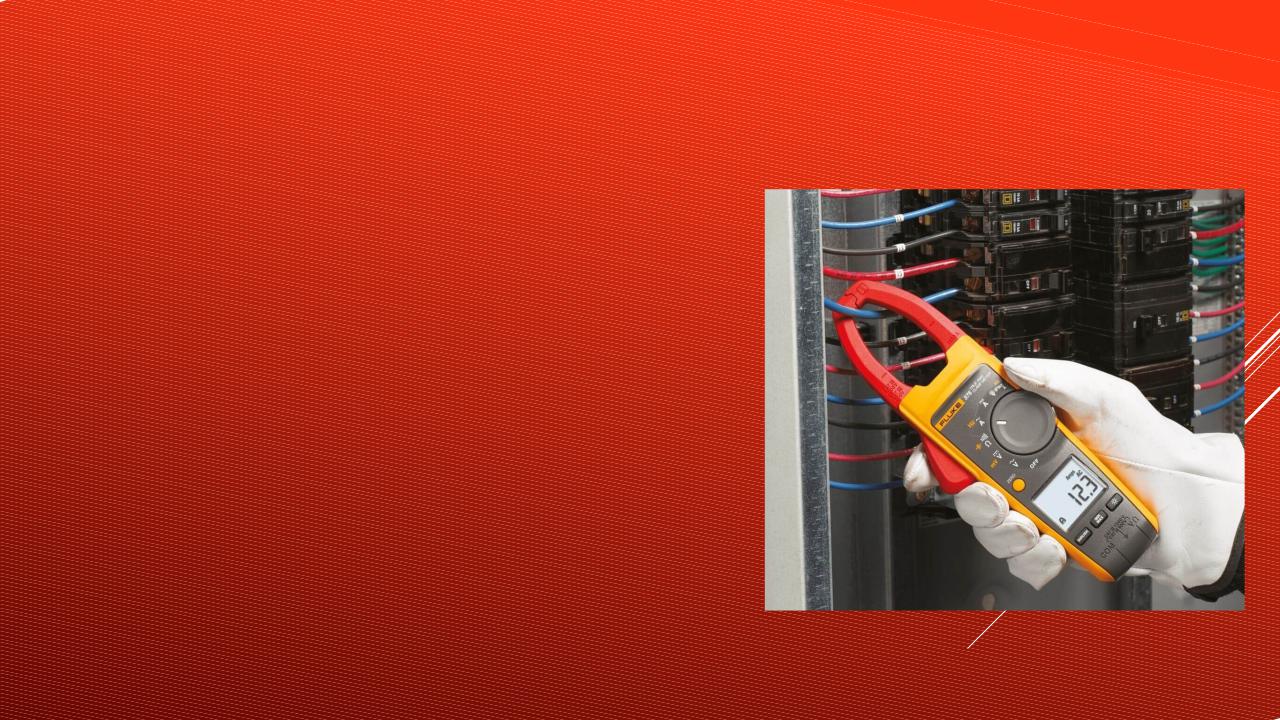

СОВРЕМЕННЫЕ
ТОКОИЗМЕРИТЕЛЬНЫЕ
КЛЕЩИ
Подготовил: ст. гр. 10609121 Басик Д. В.

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
Электроизмерительные клещи предназначены для измерения электрических величин - тока, напряжения, мощности, фазового угла и др. - без разрыва токовой цепи и без нарушения ее работы. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры.
Наибольшее распространение получили клещевые амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.

ПРОСТЕЙШИЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ ПЕРЕМЕННОГО ТОКА
Простейшие токоизмерительные клещи переменного тока работают на
принципе одновиткового трансформатора тока, первичной обмоткой которого является шина или провод с измеряемым током, а вторичная многовитковая обмотка, к которой подключен амперметр, намотана на разъемный магнитопровод.

ПРОСТЕЙШИЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ ПЕРЕМЕННОГО ТОКА
Схемы токоизмерительных клещей переменного тока: а - схема простейших клещей с использованием принципа одновиткового трансформатора тока, б - схема, сочетающая одновитковый трансформатор тока с выпрямительным устройством, 1 - проводник с измеряемым током, 2 - разъемный магнитопровод, 3 - вторичная обмотка, 4 - выпрямительный мостик, 5 - рамка измерительного прибора, 6 - шунтирующий резистор, 7 - переключатель пределов измерений, 8 - рычаг

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
Для охвата шины магнитопровод раскрывается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.
Переменный ток, проходя по токоведущей части, охваченной магнитопроводом, создает в магнитопроводе переменный магнитный поток, индуктирующий электродвижущей силой (ЭДС) во вторичной обмотке клещей. В замкнутой вторичной обмотке ЭДС создает ток, который измеряется амперметром, укрепленным на клещах.
В современных конструкциях токоизмерительных клещей применяется схема, сочетающая трансформатор тока с выпрямительным прибором. В этом случае выводы вторичной обмотки присоединяются к электроизмерительному прибору не непосредственно, а через набор шунтов.

СОВРЕМЕННЫЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
Современные токоизмерительные клещи, изначально разработанные как измерительные приборы ограниченного назначения, предоставляют большой набор измерительных функций, обладают высокой точностью, а также в ряде случаев позволяют проводить специализированные измерения. Современные токоизмерительные клещи обладают большинством основных функций цифрового мультиметра (DMM), например они измеряют напряжение и сопротивление и определяют целостность цепи.

СОВРЕМЕННЫЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
Токоизмерительные клещи стали популярным инструментом главным образом по двум причинам:
• Безопасность. Токоизмерительные клещи позволяют электрикам отказаться от устаревшего метода врезки в провод и подключения измерительных проводов в цепь для измерения линейного тока. Во время измерения зажимам токоизмерительных клещей не нужно касаться проводника.
•Удобство. Во время измерения нет необходимости отключать токопроводящую цепь, что значительно повышает эффективность.
Токоизмерительные клещи рекомендованы для измерения высокого уровня тока. Измерение силы тока 10 А дольше 30 секунд может привести к поломке цифрового мультиметра.
Минимальный диапазон силы тока токоизмерительных клещей равен 0–100 А. Многие модели имеют диапазон до 600 А. Другие модели могут работать при 999 А или 1400 А, а некоторые подключаемые приспособления (например, iFlex®) позволяют измерять ток силой до 2500 А.

СОВРЕМЕННЫЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
1.Токочувствительный зажим.
2.Тактильный барьер (для защиты пальцев от ударов).
3.Кнопка Hold (Удержание): фиксирует показания на экране. Показания сбрасываются при повторном нажатии кнопки.
4.Регулятор (поворотный переключатель).
5.Экран.
6.Кнопка подсветки.
7.Кнопка Min/Max (Мин./Макс.): при первом нажатии на экране отображается максимальное входное значение. При последующих нажатиях отображаются минимальное и среднее входные значения. Работает в режимах измерения силы тока, напряжения и частоты.
8.Кнопка измерения пускового тока.
9.Кнопка обнуления (желтая): исключает отклонение постоянного тока из измерений постоянного тока. Также служит для переключения режимов регулятора в тех случаях, когда нужно выбрать выделенные желтым цветом функции.
10.Рычаг открывания зажима.
11.Метки выравнивания: для соответствия характеристикам погрешности проводник необходимо совмещать с этими метками.
12.Общий входной разъем.
13.Входной разъем напряжения/сопротивления.
14.Входной разъем для гибкого токоизмерительного датчика.
