Измерительный орган со сравнением времени превышения входным напряжением опорного напряжения с заданным временем
Измерительный орган со сравнением времени превышения входным напряжением опорного напряжения с заданным временем (а) и его временные
Когда амплитуда Uвх > Uоп, на выходе ИУ появляются импульсы продолжительностью
Если tИУ меньше уставки элемента ВС tвс, выходные сигналы ИО не появляются. При tИУ > tВС через время tвс после начала выход ного импульса ИУ появляется выходной сигнал элемента задержки ВС, опорное напряжение ИУ падает до U’оп и на вход РИ поступает импульс, продолжительность которого не менее
Время срабатывания двухполупериодного измерительного органа в зависимости от фазы включения Uвх изменяется от минимума, рав ного tвс, до максимума, равного
С учетом условия срабатывания tиу = tвс амплитудное значение напряжения срабатывания равно
Структурная схема расширителя импульсов
При большой кратности входного напряжения по отношению к напряжению срабатывания на выходе элементов ВС появляются импульсы, продолжительность которых

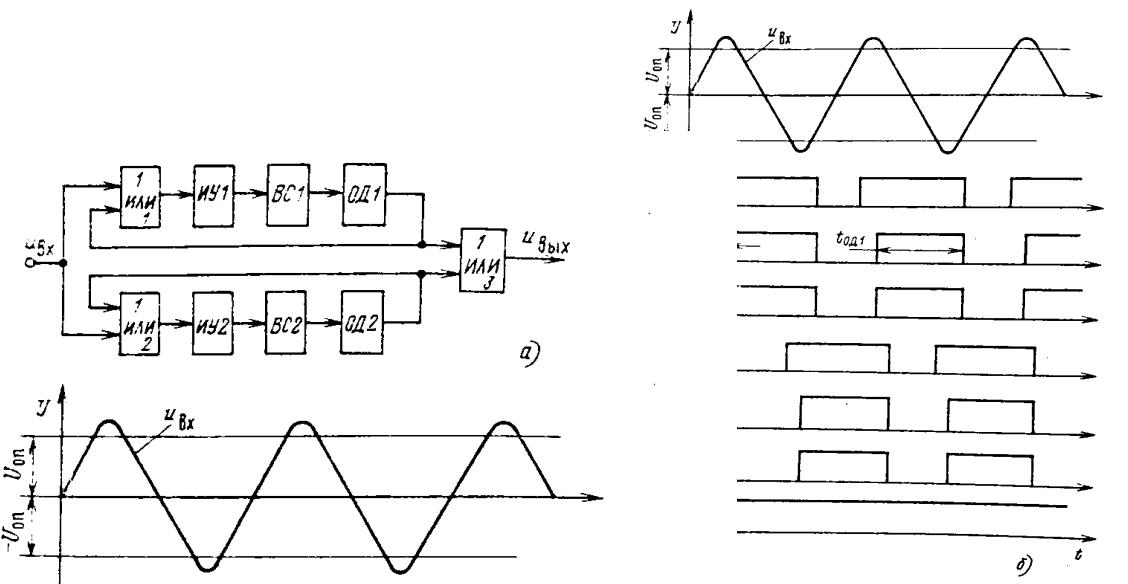

Измерительный орган с пониженным временем возврата (а) и его временные диаграммы
