РЭ+ПС Реле микропроцессорное защиты и автоматики ввода МР741

Наличие функций «АПВ», «УРОВ», «АВР», «ОСЦИЛЛОГРАФ», «СБРОС СТУПЕНИ» по каждой ступени задаётся в уставках конфигурации.

Внимание! Не рекомендуется вводить одновременно АПВ и АВР.

Условия срабатывания ступени защиты:

▪введена соответствующая ступень защиты от повышения напряжения, выбран режим «ВВЕДЕНА» или выше;

▪отсутствие сигнала блокировки защиты.

При превышении напряжением обратной последовательности уставки выдается сигнал на ИО и запускается уставка по времени Тср. Если уровень напряжения выше уставки сохраняется по истечении времени Тср, создаётся сигнал срабатывания защиты.

Возврат защиты происходит:

а) если задана уставка возврата, при снижении напряжения ниже уставки возврата на время равное Твз;

б) если уставка возврата не введена, то по снижению напряжения ниже основной уставки с учётом коэффициента возврата.

ВНИМАНИЕ! Для ступени предусмотрено 2 независимо функционирующих режима АПВ:

1.АПВ после действия ступени на отключение. Ввод данной функции в работу выполняется в уставках ступени по опции "АПВ". Параметры срабатывания АПВ задаются в меню "Автоматика".

2.АПВ по возврату ступени с уставкой на возврат, задается одновременными вводом опций «АПВ ВЗ» и "АПВ" в уставках ступени. Уставка по времени АПВ ВЗ задается, как время возврата tвз для каждой ступени защиты отдельно.

Функциональная схема ступени защиты от повышения напряжения обратной последовательности приведена на рисунке 6.15. Блок, показанный на рисунке 6.15, реализован программно.

Обе ступени функционально идентичны и имеют характеристики, указанные в таб-

лице 6.10.

В случае ввода функции возврата по уставке возможна реализация автоматическо-

го повторного включения по возврату. ВНИМАНИЕ! АПВ по возврату («АПВ ВЗ») возможно только при разрешенном АПВ.

Таблица 6.10

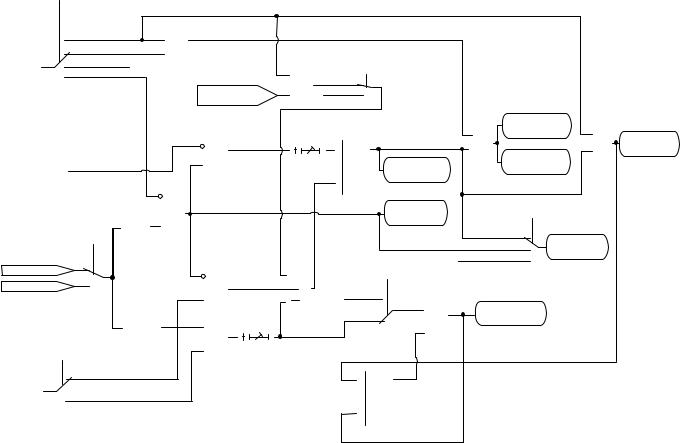

Рисунок 6.15 – Блок защиты от повышения напряжения обратной последовательности

6.4. Защиты по частоте

………….

6.4.1 Защита от повышения частоты

Защита от повышения частоты может иметь две ступени (F>, F>>) с независимой уставкой по времени. Защита работает путем сравнения измеренной частоты с уставками ступеней.

Предусмотрены возможности возврата по уставке, автоматическое повторное включение по возврату и блокировки ступени от внешнего сигнала. C версии 1.14 ПО в случае срабатывания ступени с возвратом при отсутствии фактора срабатывания ступень может быть сброшена (опция «СБРОС СТУПЕНИ») до появления сигнала возврата по операциям с выключателем (от ключа, от внешнего управления, от кнопок, от СДТУ).

При недостоверном определении частоты (п. 4) ступень блокируется.

Режимы работы защиты:

«ВЫВЕДЕНА» - защита выведена из работы; «ВВЕДЕНА» - защита введена в работу с контролированием уставки по времени.

Отключения выключателя и действия на сигнализацию не происходит. «СИГНАЛИЗАЦИЯ» - как при «ВВЕДЕНА», но с действием в схему сигнализации и

записью в журнал аварий; «ОТКЛЮЧЕНИЕ» - то же, что и при режиме «СИГНАЛИЗАЦИЯ», плюс действие на

отключение выключателя; Наличие функций «АПВ», «УРОВ», «АВР», «ОСЦИЛЛОГРАФ», «СБРОС СТУПЕНИ»

по каждой ступени задаётся в уставках конфигурации.

Внимание! Не рекомендуется вводить одновременно АПВ и АВР.

Условия срабатывания ступени защиты:

▪введена соответствующая ступень защиты от повышения частоты;

▪выбран режим «ВВЕДЕНА» или выше;

▪отсутствие сигнала блокировки защиты.

При превышении частотой уставки выдается сигнал на ИО и запускается уставка по времени Тср. Если уровень частоты выше уставки сохраняется по истечении времени Тср, создаётся сигнал срабатывания защиты.

Возврат защиты происходит:

а) если задана уставка возврата, при снижении частоты ниже уставки возврата на время равное Твз.

б) если уставка возврата не введена, то по снижению частоты ниже основной уставки с учётом зоны возврата.

ВНИМАНИЕ! Для ступени предусмотрено 2 независимо функционирующих режима АПВ: 1. АПВ после действия ступени на отключение. Ввод данной функции в работу вы-

полняется в уставках ступени по опции "АПВ". Параметры срабатывания АПВ задаются в меню "Автоматика".

2. АПВ по возврату ступени с уставкой на возврат, задается одновременными вводом опций «АПВ ВЗ» и "АПВ" в уставках ступени. Уставка по времени АПВ ВЗ задается, как время возврата tвз для каждой ступени защиты отдельно.

Обе ступени функционально идентичны и имеют характеристики, указанные в таб-

лице 6.11.

В случае ввода функции возврата по уставке возможна реализация автоматическо-

го повторного включения по возврату. ВНИМАНИЕ! АПВ по возврату («АПВ ВЗ») возможно только при разрешенном АПВ.

Таблица 6.11

*Примечание – диапазон уставок по времени дается без учета собственного времени работы измерительного органа. Время работы измерительного органа по частоте не более 200 мс. Выдержка времени защит определяется как сумма параметров «уставка по времени» и «собственное время работы измерительного органа».

Функциональная схема ступени защиты от повышения частоты приведена на рисунке 6.16. Блок, показанный на рисунке 6.16 реализован программно.

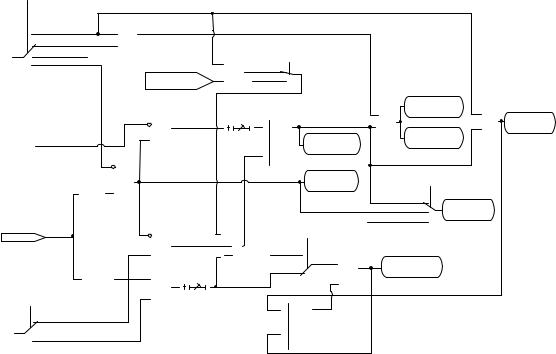

Рисунок 6.16 – Блок защиты от повышения частоты.

6.4.2 Защита от понижения частоты

Защита от понижения частоты может иметь две ступени (F<, F<<) с независимой уставкой по времени. Защита работает путем сравнения измеренной частоты с уставками ступеней.

Предусмотрены возможности возврата по уставке, автоматическое повторное включение по возврату и блокировки ступени от внешнего сигнала. C версии 1.14 ПО в случае срабатывания ступени с возвратом при отсутствии фактора срабатывания ступень

может быть сброшена (опция «СБРОС СТУПЕНИ») до появления сигнала возврата по операциям с выключателем (от ключа, от внешнего управления, от кнопок, от СДТУ).

При недостоверном определении частоты (п. 4) ступень блокируется.

Режимы работы защиты:

«ВЫВЕДЕНА» - защита выведена из работы; «ВВЕДЕНА» - защита введена в работу с контролированием уставки по времени.

Отключения выключателя и действия на сигнализацию не происходит. «СИГНАЛИЗАЦИЯ» - как при «ВВЕДЕНА», но с действием в схему сигнализации и

записью в журнал аварий; «ОТКЛЮЧЕНИЕ» - то же, что и при режиме «СИГНАЛИЗАЦИЯ», плюс действие на

отключение выключателя.

Наличие функций «АПВ», «УРОВ», «АВР», «ОСЦИЛЛОГРАФ», «СБРОС СТУПЕНИ» по каждой ступени задаётся в уставках конфигурации.

Внимание! Не рекомендуется вводить одновременно АПВ и АВР.

Условия срабатывания защиты:

▪введена соответствующая ступень защиты от понижения частоты;

▪выбран режим «ВВЕДЕНА» или выше;

▪отсутствие сигнала блокировки защиты.

При снижении частоты ниже уставки выдается сигнал на ИО и запускается уставка по времени Тср. Если уровень частоты менее уставки сохраняется по истечении времени Тср, создаётся сигнал срабатывания защиты.

Возврат защиты происходит:

а) если задана уставка возврата, то по превышению уставки возврата на время равное Твз.

б) если уставка возврата не введена, то по превышению основной уставки с учётом зоны возврата.

ВНИМАНИЕ! Для ступени предусмотрено 2 независимо функционирующих режима АПВ:

1.АПВ после действия ступени на отключение. Ввод данной функции в работу выполняется в уставках ступени по опции "АПВ". Параметры срабатывания АПВ задаются в меню "Автоматика".

2.АПВ по возврату ступени с уставкой на возврат, задается одновременными вводом опций «АПВ ВЗ» и "АПВ" в уставках ступени. Уставка по времени АПВ ВЗ задается, как время возврата tвз для каждой ступени защиты отдельно.

Функциональная схема ступени защиты от понижения частоты приведена на рисунке 6.17. Блок, показанный на рисунке 6.17 реализован программно.

В случае ввода функции возврата по уставке возможна реализация автоматическо-

го повторного включения по возврату. ВНИМАНИЕ! АПВ по возврату («АПВ ВЗ») возможно только при разрешенном АПВ.

Рисунок 6.17 – Блок защиты от понижения частоты

Обе ступени функционально идентичны и имеют характеристики, указанные в таб-

лице 6.12.

Таблица 6.12

* Примечание – диапазон уставок по времени дается без учета собственного времени работы измерительного органа. Время работы измерительного органа по частоте не более 200 мс. Выдержка времени защит определяется как сумма параметров «уставка по времени» и «собственное время работы измерительного органа».

6.5 Автоматика

……………..

6.5.1 Автоматическое повторное включение (АПВ)

Устройство АПВ предназначено для автоматического повторного включения присоединения после его самопроизвольного отключения или отключения от устройств защиты. В МР741 реализовано АПВ четырёхкратного действия.

АПВ имеет уставки по длительности первого, второго, третьего и четвёртого цикла АПВ, по длительности блокировки АПВ и по времени готовности АПВ.

Время блокировки Тб – время блокировки АПВ после включения выключателя вручную или через СДТУ.

Время готовности Тг – время, по истечении которого АПВ возвращается в исходное состояние.

Принцип действия АПВ.

Фактором пуска АПВ является отключение выключателя:

-самопроизвольное (СО), если это разрешено в настройках конфигурации;

-от защиты, по которой разрешёно АПВ.

Необходимым условием пуска АПВ является отсутствие неисправностей и отказов выключателя и наличие сработавших ступеней защиты.

Функциональная схема АПВ приведена на рисунке 6.18. Блок, показанный на рисунке 6.18, реализован программно.

При появлении фактора пуска (после истечения Туров) запускается таймер первого цикла Т1, который отсчитав установленное время, действует на включение выключателя присоединения. Одновременно запускается таймер Тг, контролирующий успешность АПВ. Если за время Тг не происходит отключения выключателя, то АПВ считается успешным.

Если в течение времени Тг происходит отключение выключателя, то первый крат АПВ считается неуспешным и таймер Т1 блокируется. Если АПВ введено на 2 крата, то происходит пуск таймера второго цикла АПВ Т2. Таймер второго цикла АПВ, отсчитав установленное время, действует на включение выключателя. Одновременно запускается таймер Тг. Если за время Тг не происходит отключения выключателя, то АПВ считается успешным.

Если в течение времени Тг происходит отключение, то АПВ считается неуспешным и блокируется. После истечения времени Тг происходит возврат АПВ в исходное состояние.

Внимание! Недопустимо задавать Туров больше, чем Тг.

При 3-х кратном и 4-х кратном АПВ алгоритм действий устройства аналогичен логике 2-х кратного АПВ.

При ручном включении силового выключателя АПВ блокируется на время Тб. Также предусмотрена возможность запрета АПВ от внешнего сигнала.

Характеристики АПВ показаны в таблице 6.13.

Таблица 6.13

Рисунок 6.18 – Блок АПВ
