Ответ Авмис

ПР-1

Таблица истинности?

Таблица, отображающая все возможные значения аргументов данной функции и её значение при каждом из значений данных аргументов.

Комбинационная схема?

Устройство, сигнал на выходе которого в данный момент времени зависит только от сигналов на входе

Логическая функция?

это одно из основополагающих понятий математической логики, которое зависит от логических переменных и принимает значения из множества, от которого находится в зависимости. Логические функции булевых переменных могут принимать только два значения — 1 или 0.

Совершенная форма логической функции?

это форма, в которой логическая функция представлена с помощью базовых функций, что означает, что такая форма представления называется нормальной.

Выразимость логической функции?

это способность выражать другие логические функции методом суперпозиции, то есть с помощью базовых логических функций (конъюнкции, дизъюнкции и отрицания).

ПР-2

Сокращённая НФ содержит набор интервалов минимального ранга.

Кратчайшая НФ имеет минимальную длину, т.е. содержит минимальный набор интервалов минимального ранга

Минимальная НФ имеет минимальный ранг, т.е. содержит набор интервалов, суммарный ранг которых является минимальным.

Минимальная НФ - это кратчайшая дизъюнктивная или конъюнктивная форма, содержащая минимальное количество переменных, взятых с отрицаниями или без.

Ядерная импликанта

Простая импликанта называется ядерной, если она покрывает некоторую элементарную конъюнкцию, не покрываемую никакой другой.

Простая импликанта

В классическом представлении простая импликанта является конъюнктивным термом(МИНТЕРМ), соответствующем некоторому максимальному кубу нулевого покрытия булевой функции

Импликанта - это элементарная конъюнкция СкДНФ.

Доминирующий столбец?

Из двух столбцов доминирующим называется тот, который содержит единицы во всех тех же строках, в которых единицы стоят в другом столбце, при этом число единиц во другом столбце меньше, чем в доминирующем.

Доминирующая строка?

Из двух строка доминирующим называется тот, который содержит единицы во всех тех же столбцах, в которых единицы стоят в другой строке при этом число единиц во другой строке меньше, чем в чем в доминирующем.

В чём заключается формализуемый метод минимизации?

направленные на уменьшение количества элементов при сохранении функциональности системы.

ПР-3

Оператор «assign» в языке Verilog используется для непрерывного назначения значений цепям (wire).

Оператор «always» используется для описания функционирования цифрового устройства.

Оператор «initial» используется для задания начальных значений переменных перед началом симуляции.

Принцип работы механизма параметров в Verilog заключается в том, что оператор parameter позволяет создать стандартный модуль, который можно настроить несколькими параметрами, когда для этого модуля создаётся экземпляр (инстанциация модуля).

Модуль основной элемент описания создаётся отдельным файлом

input ключевое слово для определение входного порта

output ключевое слово для определение выходного порта

inout ключевое слово для определения двунаправленного порта

Переменные обновляют своё состояние только внутри процедурных блоков. Основной тип переменных – reg

Для описания событий используются два ключевых слова: posedge и negedge. posedge используется для связи события с изменением значения сигнала с 0 на 1.

negedge используется для связи события с изменением значения сигнала с 1 на 0.

Timescale используется для установки временных единиц обычно задержки (создается по умолчанию)

ПР-4

Дешифратор?

Дешифратором называется комбинационная схема, обладающая N

адресными входами, 2^N выходами, а также разрешающим входом E, и

предназначенная для преобразования N-разрядного двоичного числа в

унитарный двоичный код разрядности 2^N

Мультиплексор?

Комбинационная схема, обладающая n адресными входами и 2^n информационными входами (возможно присутствие разрешающего входа) и одним выходом. (двоичное число, поданное на адресные входы, определит номер информационного входа, который будет подключен к выходу).

Приоритетный шифратор?

Комбинационная схема, которая имеет 2^n входов и n выходов. Выполняет преобразование унитарного (все кроме одного бита либо ноль, либо один) двоичного кода в двоичный код.

На входе возможна любая комбинация, но на выходе будет соответствующий старшему входному значащему разряду двоичный код

Шифратор?

Комбинационная схема, которая имеет 2^n входов и n выходов. Выполняет

преобразование унитарного двоичного кода в двоичный код

Преобразователь кодов.

Узел может быть реализован как совокупность дешифратора и шифратора. Кодирует входной сигнал согласно внутренним связям.

Блокирующие присваивание это: n = b + 1

Неблокирующее присваивание это: n <= b + 1

ПР-5 (нет защиты так как на паре теоретический вопрос является защитой) P.S. лучше повторить всю базу по триггерам и регистрам

ПР-6

Какой автомат называют частично-определённым?

Частично определённым автоматом называется автомат, у которого функция перехода или функция выхода определены, но не полностью.

При неполном определении различают допустимые и недопустимые входные слова.

Допустимыми входными словами являются комбинации символов, при которых постоянно можно поставить в соответствие последующее состояние или выходной сигнал.

Недопустимые состояния исключают на этапе задания цифрового автомата.

Не полностью определённый автомат задаётся таблицами перехода и выхода и совмещенной таблицей.

Определение счётчика и вся база по нему

Счетчик

Цифровой автомат, построенный на триггерах различных типов, и предназначенный для подсчёта количества поступивших импульсов. Характеризуется параметрами:

Модуль счёта – система счисления, в которой ведутся вычисления; Максимальное количество импульсов, которое может подсчитать счётчик, прежде чем сброситься в ноль.

Шаг счёта – приращение значения счётчика при приходе очередного сигнала. Направление счёта – в сторону увеличения или уменьшения значений.

Состояние счетчика -кол-во импульсов, состояние двоичное число

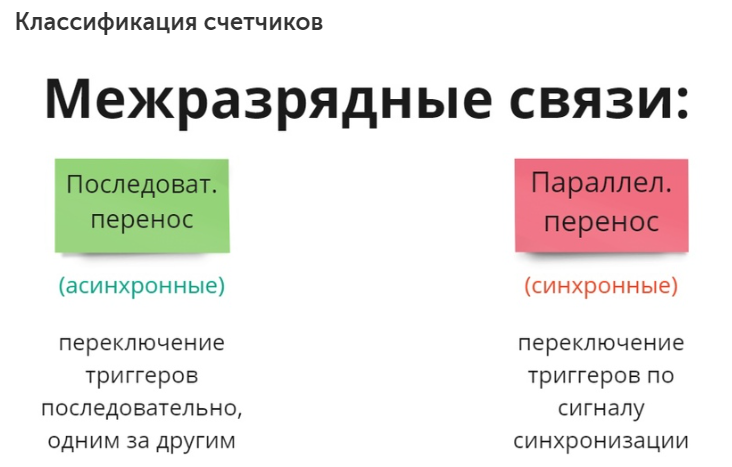

С комбинированным, последовательно-параллельным переносом (асинхронно-синхронные счётчики)- используются комбинации способов переноса (часть триггеров объединяет сигнал синхронизации и эти группы последовательно переключаются). Т.е. находим баланс между выигрышем во времени и технике.

Дать определение делителю частоты.

Делитель – цифровое устройство, предназначенное для деления числа входных импульсов или частоты их следования на заданный коэффициент. В основной своей массе делители строятся на основе счѐтчиков. Особенностью делителей является то, что они имеют только один выход.

Цифровое устройство — это техническое устройство, предназначенное для обработки информации, представленной в цифровой форме (дешифратор, сумматор, полусумматор к ним относится)

Цифровой автомат?

Устройство, предназначенное для обработки информации сигнал на выходе которого в данный момент времени зависит от состояния в прошлый момент времени и новых входных данных.

ПР-7

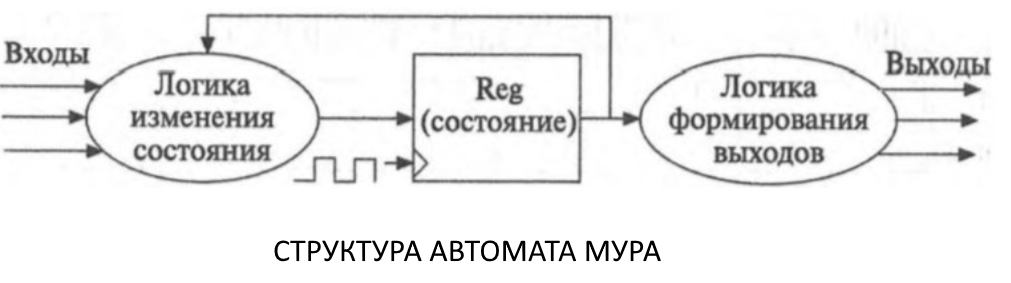

Дать определение автомата Мура

Автомат Мура – синхронный автомат, у которого выходные значения определяются только состоянием автомата в тот же дискретный момент времени.

При этом комбинационная схема, вычисляющая выходные значения, не связана непосредственно с входными сигналами.

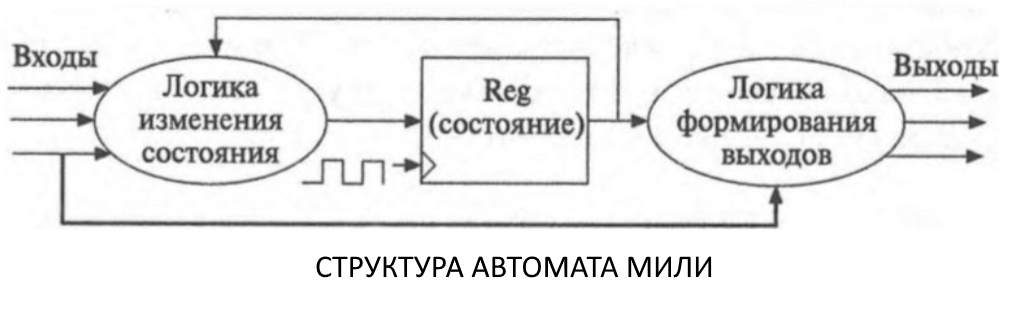

Дать определение автомата Мили

Автомат Мили – синхронный автомат, у которого вход и выход не развязаны во времени, т.е. хотя бы один выход зависит от текущего значения на входе.

В чём отличие операторов case, casex, casez

Case сравнивает с константными значениями. В случае если было обнаружено совпадение, то выполняется набор инструкций, соответствующих этому константному значению. Синтаксис других операторов не отличается от оператора «case» за исключением ключевого слова. Используются операторы в том случае, если часть битов результата вычисления выражения должны быть проигнорированы. Оператор «casex» игнорирует биты, отмеченные как «x» или как «z», в то время как оператор «casez» игнорирует только биты, отмеченные как «z». Оба оператора позволяют использовать символ «?» вместо «х» и «z», чтобы наглядно подчеркнуть тот факт, что значение битов должны быть проигнорированы.

Какие особенности использование default в операторе case

В том случае, если не было найдено ни одного совпадения, то выполняется набор инструкций, указанный в блоке default.

ПР-8

Что такое полупроводник?

Материал с электрической проводимостью, занимающей промежуточное положение между проводниками и диэлектриками

Основные представители: кремний (Si) и германий (Ge)

Обладает способностью менять свою проводимость под воздействием:

Температуры

Освещения

Примесей

Электрического поля

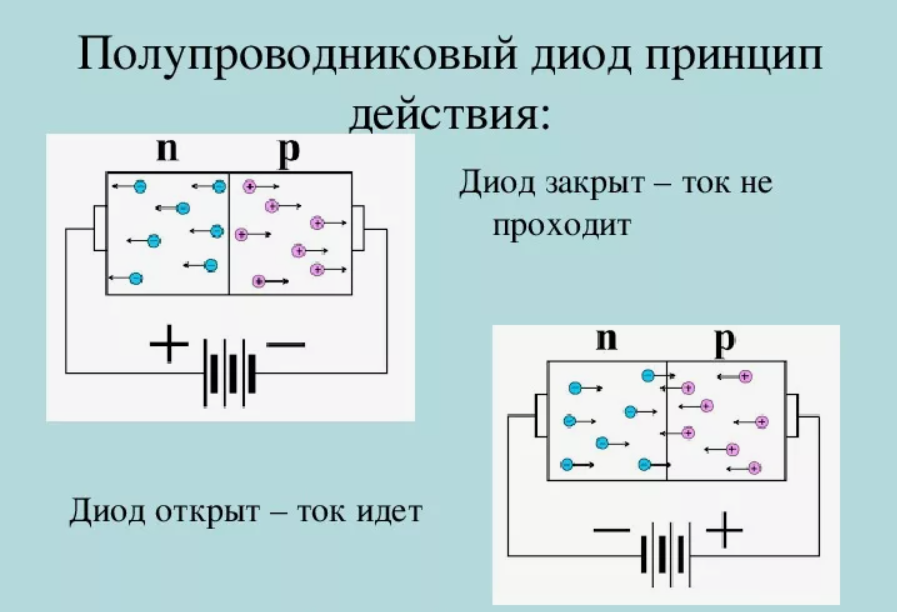

Какие особенности можно выделить у диода?

Односторонняя проводимость тока

Наличие p-n перехода

Основные характеристики:

Прямое падение напряжения

Обратный ток утечки

Максимальное обратное напряжение

Быстродействие переключения

Объяснить принцип управления светодиодом.

заключается в передаче устройству необходимой величины тока при контроле времени его свечения.

В чём состоит суть явления метастабильности?

Временное неустойчивое состояние триггера

Возникает при нарушении времени предустановки и удержания

Для чего используется устройство синхронизатора?

Предотвращение метастабильности

Согласование асинхронных сигналов с синхронной системой

Объяснить принцип работы фильтра дребезга контактов.

Устраняет множественные переключения при замыкании механических контактов

!!ВАЖНО!!

Здесь представлены не все вопросы для защиты практических работ (но очень многие) по АВМиС. Прошу Вас самостоятельно дополнять файл и делиться им.
