Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Факультет "Радио и телевидение"

Кафедра "Радиооборудование и схемотехника"

ОТЧЁТ

по дисциплине "Схемотехника"

на тему:

"Лабораторная работа № 3

Исследование каскада с общим коллектором"

Выполнили:

Студенты гр. БИК2309 ____________________ В. А. Громов

_________________Т. В. Нестеренко

_________________ У. А. Сафронова

__________________ Р. Ю. Улендеев

___________________И. С. Шамаева

Проверил:

Доцент, к.т.н. ___________________ А. М. Захаров

Москва 2025

ЦЕЛЬ РАБОТЫ

Исследование принципа работы усилительного каскада с общим коллектором.

СХЕМА УСТАНОВКИ

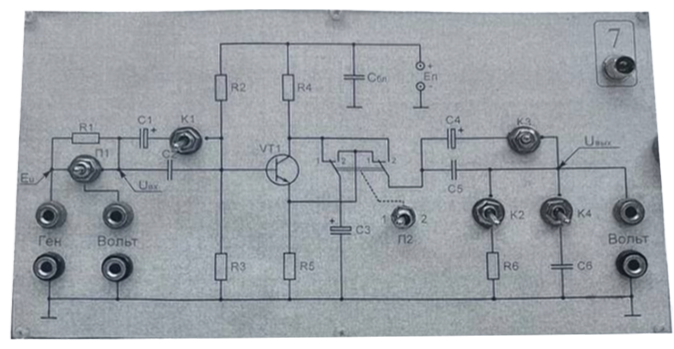

Схема установки представлена на рисунке 1.

Рисунок 1 – Схема установки

ВЫПОЛНЕНИЕ РАБОТЫ

Требовалось снять зависимость АЧХ и заполнить следующие таблицы:

Таблица 1

f, Гц

10

20

50

100

200

500

1∙103

2∙103

5∙103

Uвх, мВ

10

10

10

10

10

10

10

10

10

Uвых, мВ

7

9

10

10

10

10

10

10

10

KU

0.7

0.9

1

1

1

1

1

1

1

Таблица 2

f, Гц

1∙104

2∙104

5∙104

1∙105

2∙105

5∙105

1∙106

2∙106

5∙106

1∙107

Uвх, мВ

10

10

10

10

10

10

10

10

10

10

Uвых, мВ

10

10

10

10

10

10

10

10

10

4.2

KU

1

1

1

1

1

1

1

1

1

0.42

АЧХ представлена на следующем рисунке:

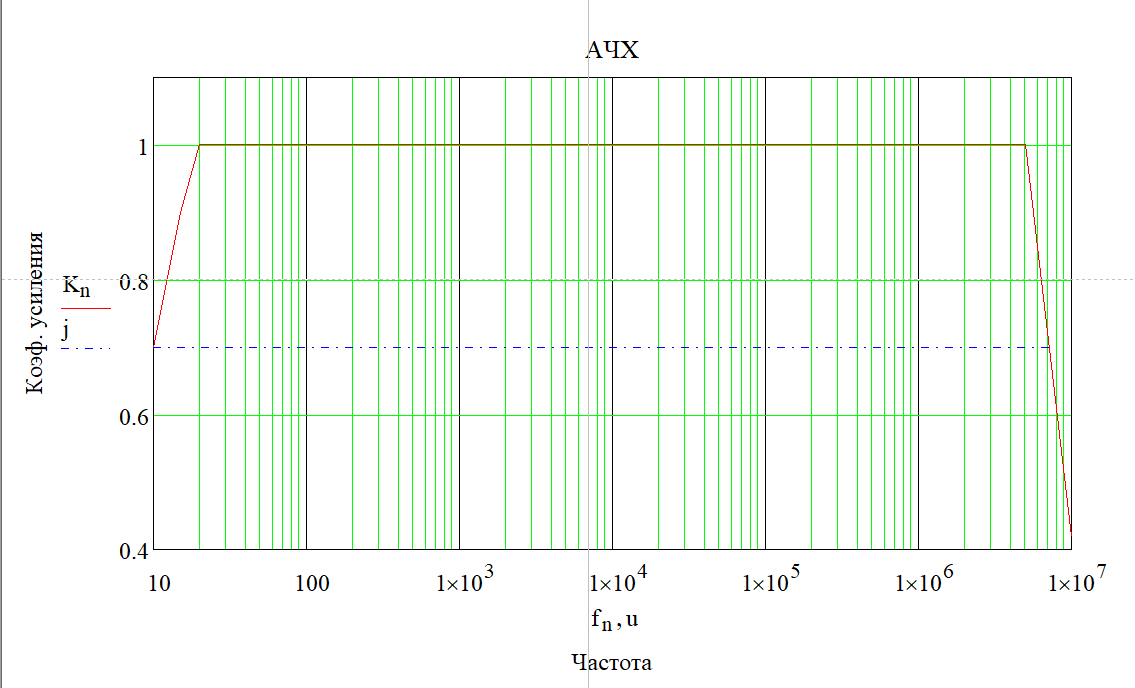

Рисунок 2 – График АЧХ

График АЧХ соответствует стандартной форме АЧХ, полоса пропускания равна от 10 Гц до 7.8 МГц.

ЗАКЛЮЧЕНИЕ

В ходе лабораторной работы были получены данные, позволяющие лучше понять принцип работы усилительного каскада с общим коллектором.

Проанализировав входное и выходное напряжения и коэффициенты усиления, можно сказать, что каскад с общим коллектором обеспечивает усиление сигнала в широком диапазоне частот.

Полоса пропускания достаточно широкая, она находится в диапазоне от 10 Гц до 7.8 МГц.
