4.5 Выбор ру

На данном участке необходимо выбрать два распределительных пункта, шинопровод и щиток освещения.

Распределительный пункт выбирается:

- по типу аппаратуры;

- по числу отходящих линий;

- по условиям окружающей среды;

- по способу установки.

Распределительные пункты на данном участке комплектуются авто-матическими выключателями.

Распределительные пункты имеют следующее количество отходящих линий:

- РП1 – одиннадцать отходящих линий и одной резервной;

- РП2 – десять отходящих линий и две резервные;

По вышеперечисленным требованиям выбираем типы навесных рас-пределительных шкафов с защитой IP54:

- РП1 – ПР 8703-1130-2УХЛ2;

- РП2 – ПР 8703-1130-2УХЛ2.

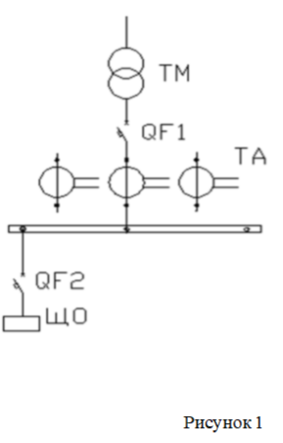

4.6 Выбор элементов источника питания

Элементами источника питания являются:

- автоматические выключатели;

- трансформаторы тока;

- распределительный шинопровод;

- щиток освещения;

- провод питания щитка освещения.

В качестве источника питания служит трансформаторная подстанция.

Участок изготовления шестерен относится к третьей категории надежности электроснабжения, для его подстанции необходим один трансформатор.

По условию (20) выбираем трансформатор марки ТМГ11-250/10-У1(ХЛ1) с S_ном= 250 кВ А; ∆Px.x.= 0,57 кВт; ∆Pк.з.= 3,7/4,2 кВт; Uк.з.=4,5%; Ix.x.=2,6%

Выбираем вводной автоматический выключатель аналогично условиям с выбором защитной аппаратуры к РП и к электродвигателям.

Автоматический выключатель - ВА-57-39 I_ном.в.= 630А, I_ном.р.= 320А,

I_{ср. э.р}= 3200А.

Проводник питающей линии АПВ-3(1х150)+1х95 с I_доп.= 270А.

Трансформатор тока ТА выбираем по условиям:

U_ном.та ≥ U_ном, (39)

I_ном.та ≥ I_p, (40)

где U_ном.та – номинальное напряжение трансформатора тока, В;

I_ном.та – номинальный ток трансформатора тока, А.

U_ном.та ≥ 400 В

I_ном.та ≥ 265,66 А

По условию (39) (40) выбираем трансформатор тока ТШН-0,66-400/5-0,5S

с U_ном.та =660В, I_ном.та =400А.

Шинопровод выбирается:

- по величине номинального тока;

- по величине номинального напряжения;

- по способу прокладки;

- по способу крепления.

Шинопровод имеет десять отходящих линий, на данном участке комплектуется автоматическими выключателями. Выбираем по вышепере-численным требованиям распределительный шинопровод:

3,55×11,2 ШРМ-75-100, устанавливаем большей по площади плоскостью параллельно полу (плашмя).

Щиток освещения выбирается:

- по величине номинального тока;

- по величине номинального напряжения.

Щит освещения на данном участке комплектуется автоматическим выключателем. Выбираем по вышеперечисленным требованиям ЩО-100, оборудованным предварительно выбранным автоматическим выключателем ВА-57-31 I_ном.в.= 100А, I_ном.р.= 40А, I_{ср. э.р}= 400А и проводником питающей линии АПВ 3(1х8)+1х4 с I_доп.= 40А проложенный в трубе диаметром 25 мм².
