Введение
Радиоэлектронная аппаратура (РЭА) — электронная аппаратура, изделие, предназначенное для передачи, приёма, информации на расстояние по радиоканалу при помощи электромагнитных сигналов. В радиоэлектронной аппаратуре производится обработка сигналов, например: обнаружение сигнала, оценивание сигнала, различение на фоне шумов, помех и других сигналов, шумоподавление в тракте, частотная фильтрация, усиление сигнала. Впервые термин радиоэлектронная аппаратура появился в 1963 г. для описания радиотехнических изделий. В соответствие с ГОСТ 26632-85 "Уровни разукрупнения радиоэлектронных средств по функционально-конструктивной сложности.
Современный научно-технический прогресс невозможен без радиоэлектронной аппаратуры (РЭА), которая широко используется как при планировании и управлении производством, так и в автоматизации производственных процессов и в научных исследованиях. Технологии изготовления РЭА постоянно совершенствуются.
В ходе развития печатного монтажа: в печатных платах сначала заменили резисторы токоведущими дорожками из материала с большим удельным электрическим сопротивлением, затем конденсаторы - разрывами в токоведущих дорожках, заполненными соответствующим диэлектриком. Такие платы получили название интегральных микросхем. Появление интегральных микросхем открыло перед радиоэлектроникой практически неограниченные возможности.
В более широком смысле под радиоэлектронной аппаратурой понимается любая электронная аппаратура. В основу работы радиоэлектронной аппаратуры заложен механизм преобразования сигнала от источника сообщений к получателю сообщений.
Основу передающего устройства составляет кодировщик и модулятор, основу приёмного устройства составляет демодулятор и декодер.

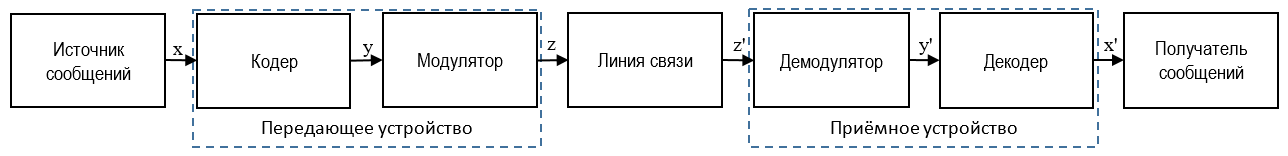

Схема преобразования сообщений в системе связи:
1. Задачи контроля и диагностики
1.1. Основные понятия и определения
Техническое диагностирование в соответствии с ГОСТ 20911-75 представляет собой процесс определения технического состояния с определенной точностью. В технической диагностике важным понятием является техническое состояние. Совокупность свойств объекта, подверженных изменениям в процессе производства и эксплуатации, называют техническим состоянием. К объектам диагностирования бытовой аппаратуры относят радиоэлектронную аппаратуру (РЭА) различного типа. Различают несколько видов технического состояния:
1. Исправность – техническое состояние объекта диагностирования, при котором он удовлетворяет всем требованиям нормативнотехнической документации (НТД), в противном случае РЭА неисправна.
2. Работоспособность – техническое состояние объекта диагностирования, при котором он удовлетворяет основным требованиям НТД, определяющим возможность его применения по назначению.
3. Правильность функционирования – техническое состояние объекта диагностирования, при котором значение его параметров в текущий момент реального времени применения объекта находится в требуемых пределах и заданных режимах, определяемых НТД.
Итак, исправный объект всегда работоспособен и функционирует правильно. Неправильно функционирующий объект всегда неработоспособен и неисправен. Работоспособный объект может быть неисправен. Первоочередной задачей (целью) технического диагностирования РЭА является проверка (контроль) ее работоспособности, исправности или правильности функционирования в настоящий момент. Если в процессе диагностирования РЭА установлено, что она неисправна, неработоспособна или функционирует неправильно, то это говорит о том, что в РЭА имеются неисправности, подлежащие выявлению и устранению на этапе ремонта РЭА.
2 Обзор методов диагностики рэа
Определение части изделия, отказ которой привел к возникновению состояния неработоспособности, называется поиском места отказа (ПМО). Физически отказ РЭА сопровождается либо прекращением функционирования (явный отказ), либо выходом параметра за пределы допусков (неявный отказ), либо присутствием перемежающихся отказов. Большую группу методов ПМО составляют так называемые органолептические методы, в основе которых лежат различные (трудно классифицируемые) признаки: • совокупность параметров полезных и сопутствующих сигналов; • активные признаки нормальной работы отдельных частей на основе постоянно функционирующих датчиков и контрольных сигнализаторов; • пассивные признаки, сопровождающие работу системы, например тепловые режимы отдельных изолированных блоков. Другая группа методов ПМО основана на использовании статистических данных по отказам РЭА, отдельных блоков, полученных в результате эксплуатации. На основании проработки статистического материала формируется алгоритм последовательного ПМО. Если проверенный элемент оказывается работоспособным, то приступают к проверке следующего. Существует множество методов ПМО в бытовой радиоэлектронной аппаратуре, такие как метод внешнего осмотра, метод замены, метод промежуточных измерений. Метод внешнего осмотра заключается в осмотре монтажа и элементов схемы. В результате внешнего осмотра устанавливается наличие изменений внешнего вида элементов, их перегрева, течи, искрения, подгорания, разрушения и т.д. Метод замены предусматривает замену отдельных элементов на заведомо исправные, и при восстановления признака нормальной работы делается вывод об отказе замененного элемента. Методы промежуточных измерений будут описаны в следующем пункте. При построении алгоритмов (программ) поиска неисправностей различают последовательный, комбинационный и комбинационно-последовательный методы использования диагностической информации. При последовательном методе информация о техническом состоянии отдельных ФЭ диагностируемой аппаратуры вводится в систему контроля и диагностики (в том числе и в автоматизированные системы контроля) и логически обрабатывается последовательно. При этом программа поиска неисправностей может быть жесткой или гибкой. Жесткой называется программа, при которой выходные параметры ФЭ контролируются в строгой, заранее определенной последовательности независимо от результатов их контроля. Гибкой называется программа, при использовании которой содержание и последовательности проведения последующих проверок зависят от результатов предыдущей. При комбинационном методе результаты контроля логически обрабатываются только после накопления информации о всех параметрах диагностируемой РЭА. Комбинационно-последовательный метод предусматривает последовательную обработку информации, получаемой в результате одновременного контроля нескольких (из всей совокупности) контролируемых параметров диагностируемой аппаратуры. Выбор того или иного метода обусловлен структурой объекта диагностики и требуемой глубиной поиска неисправностей. Он накладывает определенные требования на принципы построения и структуру системы контроля и диагностики. Вид алгоритма (программы) поиска неисправностей существенно влияет на эффективность процесса контроля и диагностики. При разработке алгоритма поиска обычно решают две задачи: - определяют наилучший набор контролируемых параметров; - получают наилучшую последовательность измерения контролируемых параметров.
