5 Исследования работы лэ 3и с 2с выходами
На рисунках 5.1, 5.2, 5.3, 5.4 представлен стенд для ЛЭ 3И с 2С выходами.

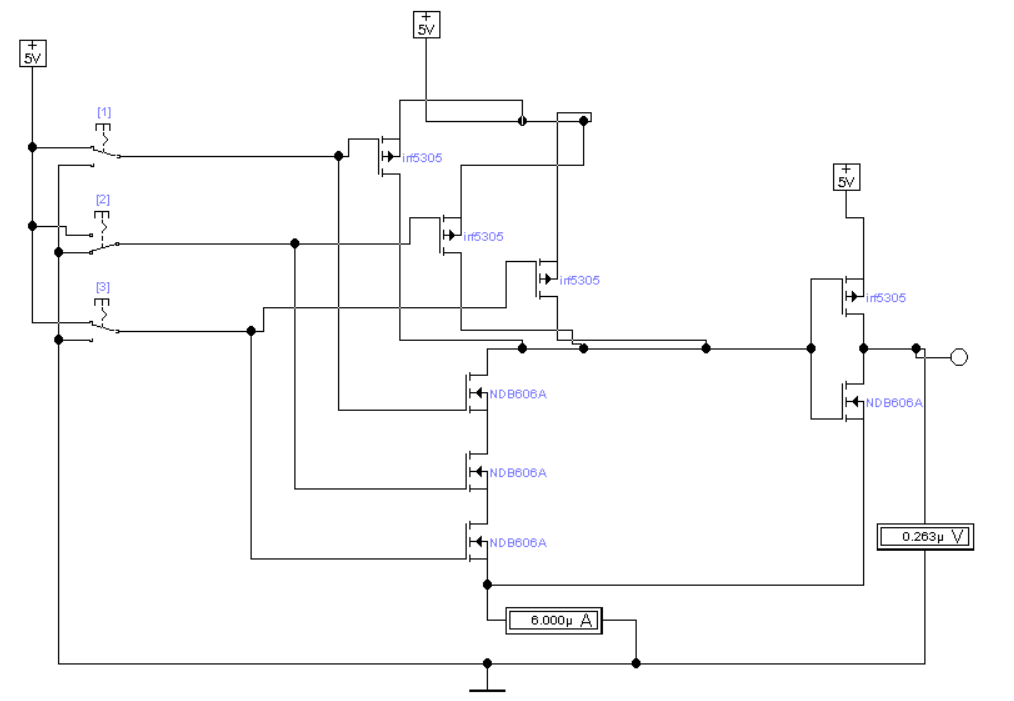

Рисунок 5.1 – Стенд ЛЭ 3И, положение переключателей все – «1»

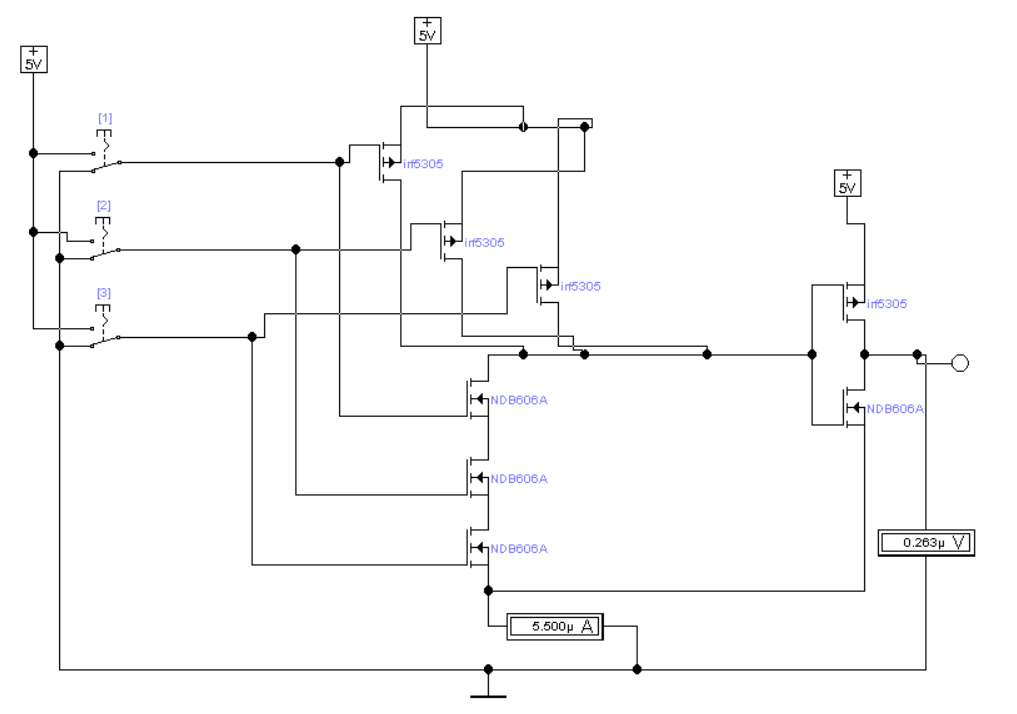

Рисунок 5.2 – Стенд ЛЭ 3И, положение переключателей 1, 2 – «1», а переключателя 3 – «0»

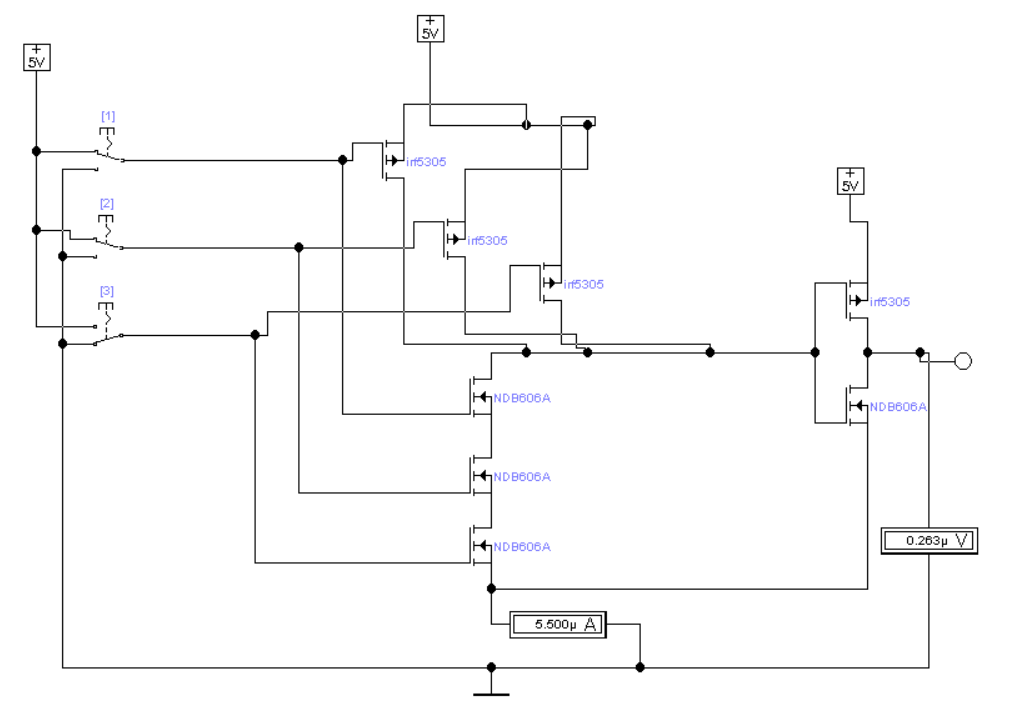

Рисунок 5.3 – Стенд ЛЭ 3И, положение переключателей 1, 3 – «1», а переключателя 2 – «0»

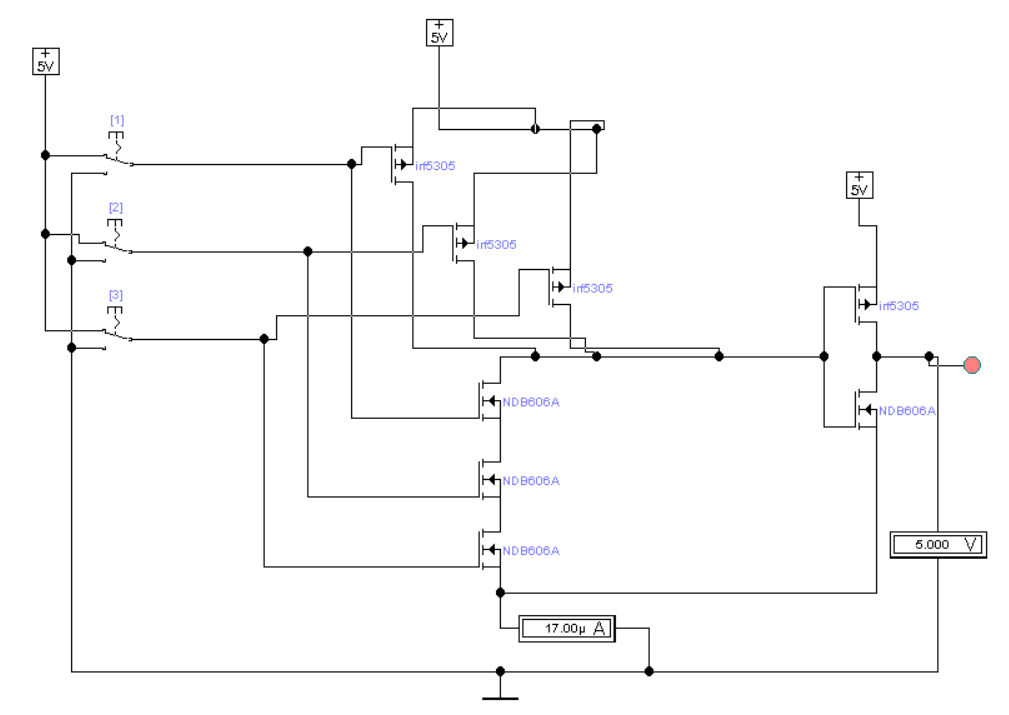

Рисунок 5.4 – Стенд ЛЭ 3И, положение переключателей 2, 3 – «0», а переключателя 1 – «1»

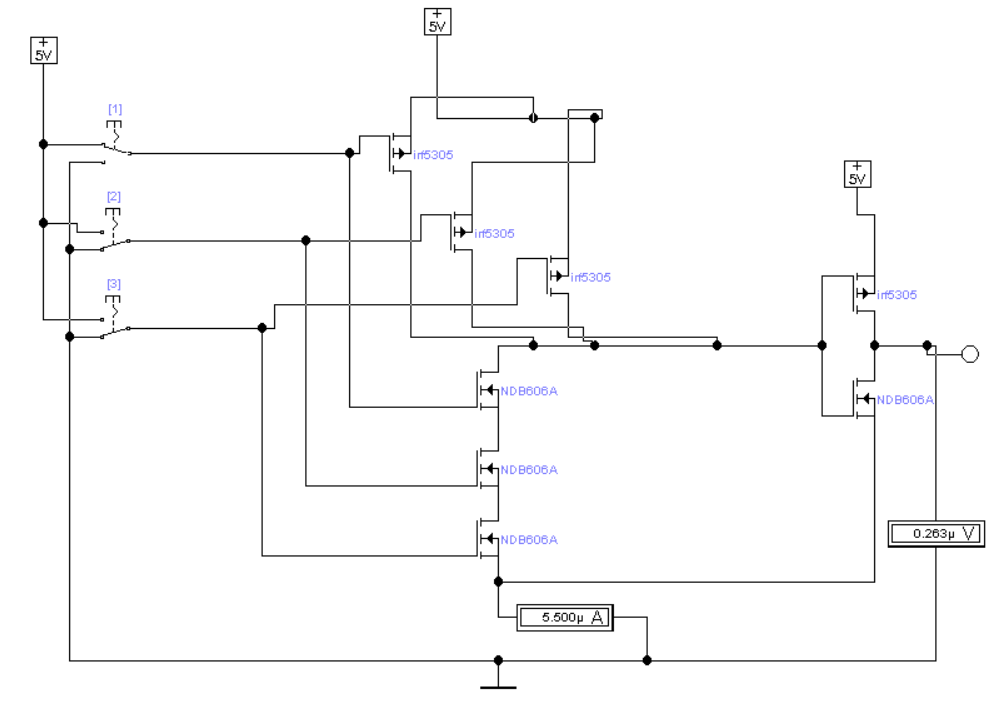

Рисунок 5.5 – Стенд ЛЭ 3И, положение переключателей 2, 3 – «1», а переключателя 1 – «0»
Рисунок 5.6 – Стенд ЛЭ 3И, положение переключателей 1, 3 – «0», а переключателя 2 – «1»
Рисунок 5.7 – Стенд ЛЭ 3И, положение переключателей 1, 2 – «0», а переключателя 3 – «1»
Рисунок 5.8 – Стенд ЛЭ 3И, положение переключателей все – «0»
Когда на входе все ключи в положении «0», то на выходе будет «0», а если хоть один ключ будет в положении 1, то будет «1». За основу для данной функции была взята схема ЛЭ 3И-НЕ, но для ЛЭ 3И был добавлен инвертор, который инвертирует сигнал на выходе.
Значения схемы занесены в таблицу 5.
Таблица 5 – Полученные значения схемы ЛЭ 3И
Ключ 1 |
Ключ 2 |
Ключ 3 |
Iп, мкА |
Uвых, мВ |
Состояние |
1 |
1 |
1 |
17 |
5000 |
1 |
1 |
1 |
0 |
5,5 |
0,000263 |
0 |
1 |
0 |
1 |
6 |
0,000263 |
0 |
1 |
0 |
0 |
5,5 |
0,000263 |
0 |
0 |
1 |
1 |
6,5 |
0,000264 |
0 |
0 |
1 |
0 |
5,5 |
0,000263 |
0 |
0 |
0 |
1 |
6 |
0,000263 |
0 |
0 |
0 |
0 |
5,5 |
0,000263 |
0 |
Заключение
В ходе работы были выполнены все поставленные задачи, была изучена работа логических элементов на основе управляющих транзисторов, для Р-МОП транзистора irf5305 и N-МОП транзистора NDB606A.
Были собраны схемы 3И-НЕ, 4ИЛИ-НЕ, 2И-НЕ с тремя состояниями выхода 3С с активным уровнем EZ =1, а также 3И. Были построены таблицы исходя из показаний амперметров и вольтметров для всех схем.
Томск 2025
