Министерство науки и высшего образования Российской Федерации Федеральное государственное автономное образовательное учреждение высшего образования
ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)
Кафедра комплексной информационной безопасности электронно-вычислительных систем (КИБЭВС)
ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ ТТЛ
Отчет по лабораторной работе № 3
по дисциплине «Электроника и схемотехника»
Вариант №4
|
Студент гр. 723-1 |
||
|
___________ |
||
|
11.01.2025 Руководитель |
||
|
доцент каф. КИБЭВС, к.т.н., доцент |
||
|
________ Мальчуков А.Н. |
||
|
11.01.2025 |
||
|
|
|
|
|
|
|
|
Введение Цель работы – изучение работы логических элементов ттл. Постановка задачи:
Собрать стенд для исследования ЛЭ НЕ для диода 1N4151, транзистора 2N2925 и номинала сопротивления R4 = 100 Ом. Измерить ток утечки на входе Iу и напряжение выхода Uвых при всех положениях ключа.
Соберите стенд для исследования ЛЭ 3И-НЕ для диода 1N4151, транзистора 2N2925 и номинала сопротивления R4 = 100 Ом и 3 входа функции. Измерить ток утечки на входе Iу и напряжение выхода Uвых при всех положениях ключей.
Повторить пункт 2 для логической функции 2ИЛИ-НЕ для диода 1N4151, транзистора 2N2925 и номинала сопротивления R4 = 100 Ом.
Повторить пункт 1 для составного транзистора на выходе по схеме Дарлингтона.
Повторить пункт 1 для схемы с тремя состояниями выхода. Для определения состояния 0 или Z – использовать резистор подтяжки (pull-up).
Повторить пункт 1 для схемы с открытым коллектором.
Повторить пункт 6 подсоединив к точке out источник питания +5 В через сопротивление 1 кОм.
Написать выводы о проделанной работе.
1 ИССЛЕДОВАНИЕ РАБОТЫ ЛЭ НЕ
Построение схем происходит в программе Electronics Workbench.

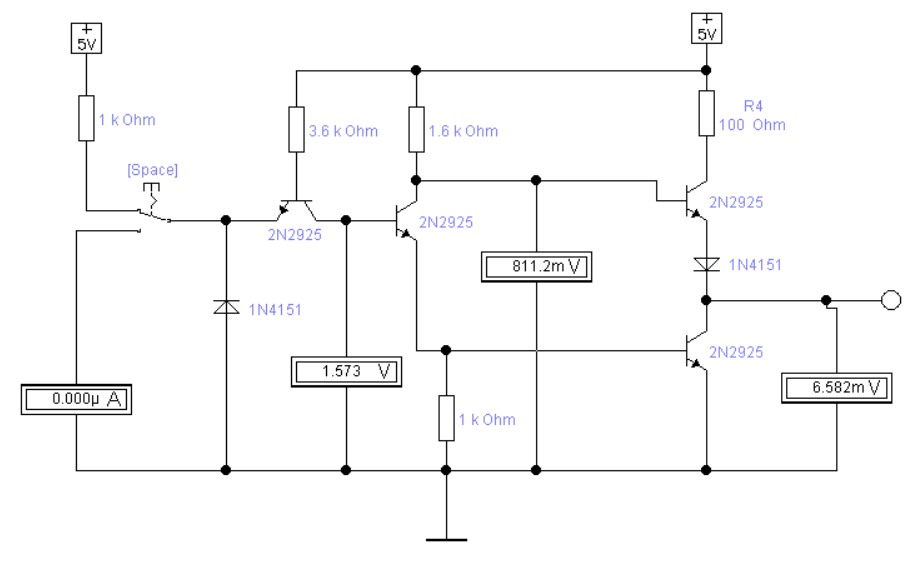

На рисунках 1.1, 1.2 представлен стенд для ЛЭ НЕ.
Рисунок 1.1 - Стенд ЛЭ НЕ, положение
переключателя «1»
Рисунок 1.2 - Стенд ЛЭ НЕ, положение переключателя «0»
Данный стенд выполняет логическую инверсию. На входе «1», на выходе «0» и наоборот, на входе «0» - на выходе «1». Значения измерений занесены в таблицу 1. Таблица 1 – Полученные значения
Переключатель 1 |
Iу, мА |
Uвых, В |
Состояние |
1 |
0 |
0,06582 |
0 |
0 |
-1,192 |
3,996 |
1 |
2 Исследования работы лэ и-не

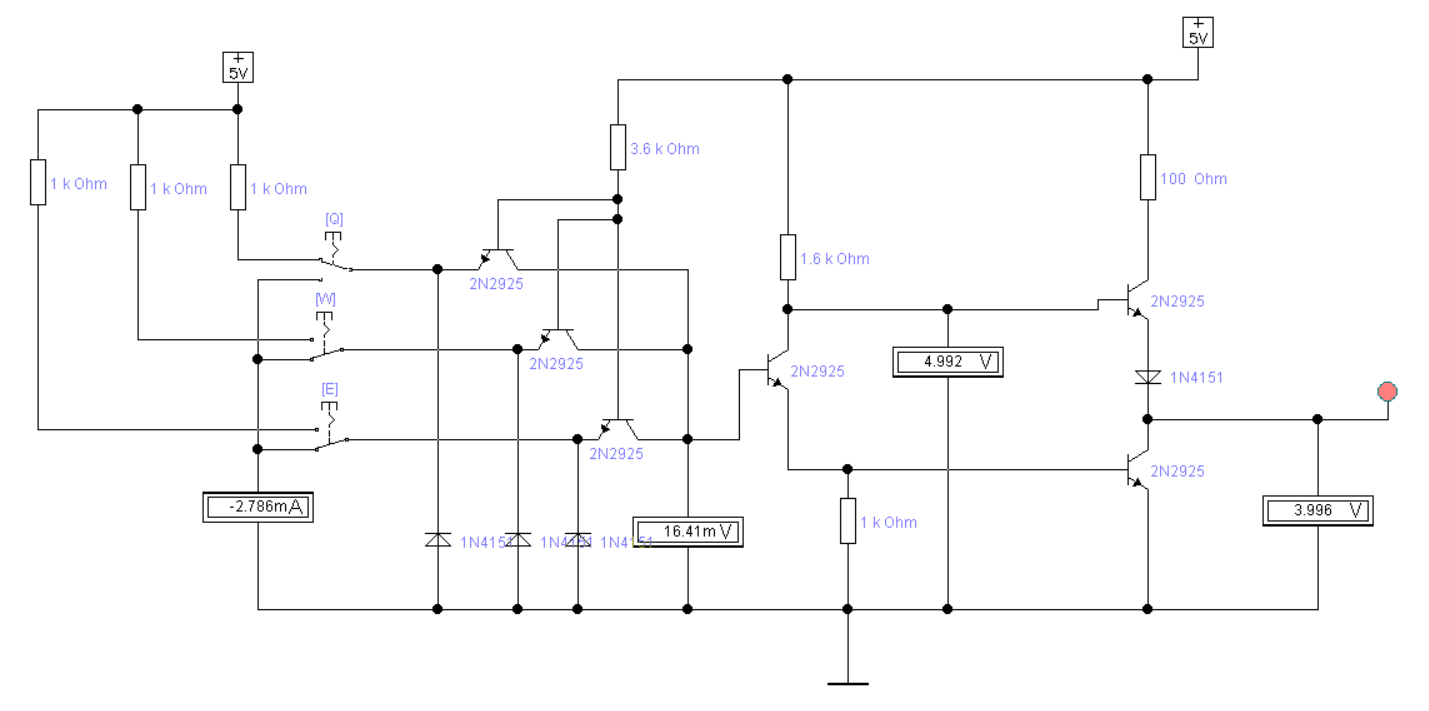

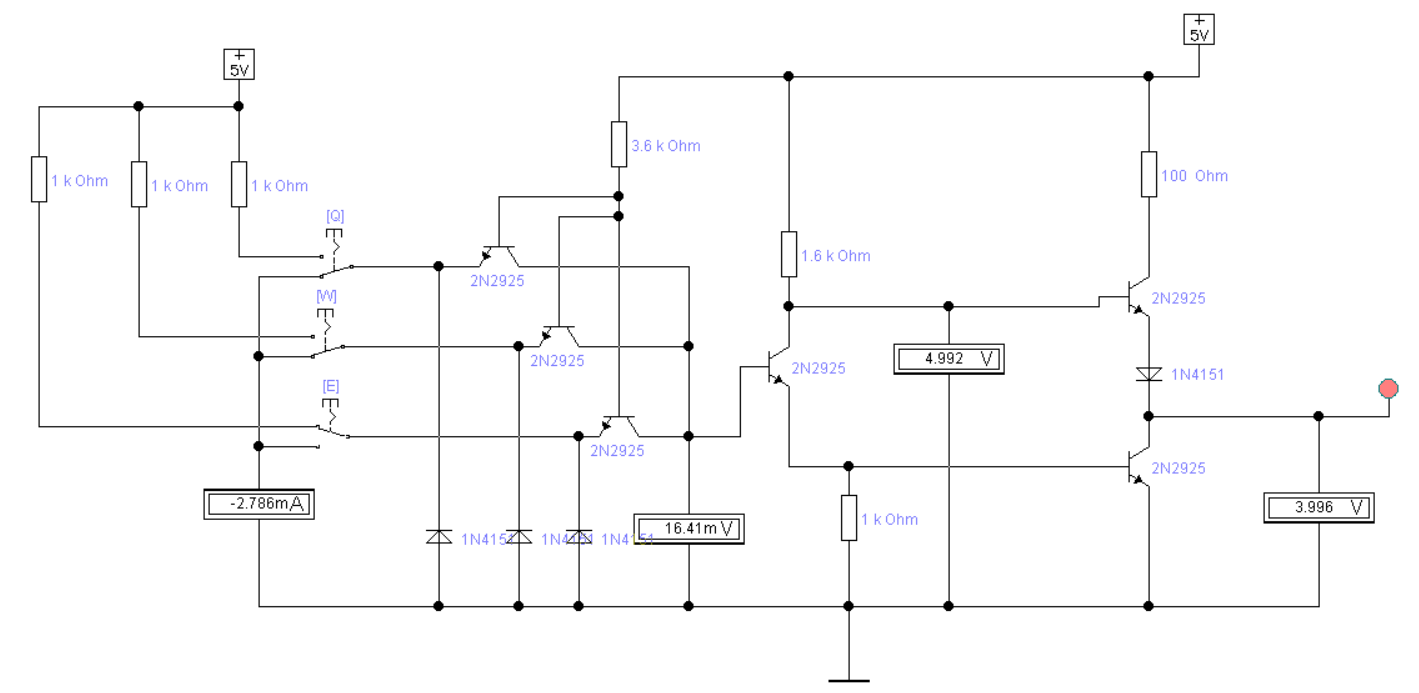

На рисунках 2.1- 2.8 представлен стенд для
ЛЭ 3И-НЕ.

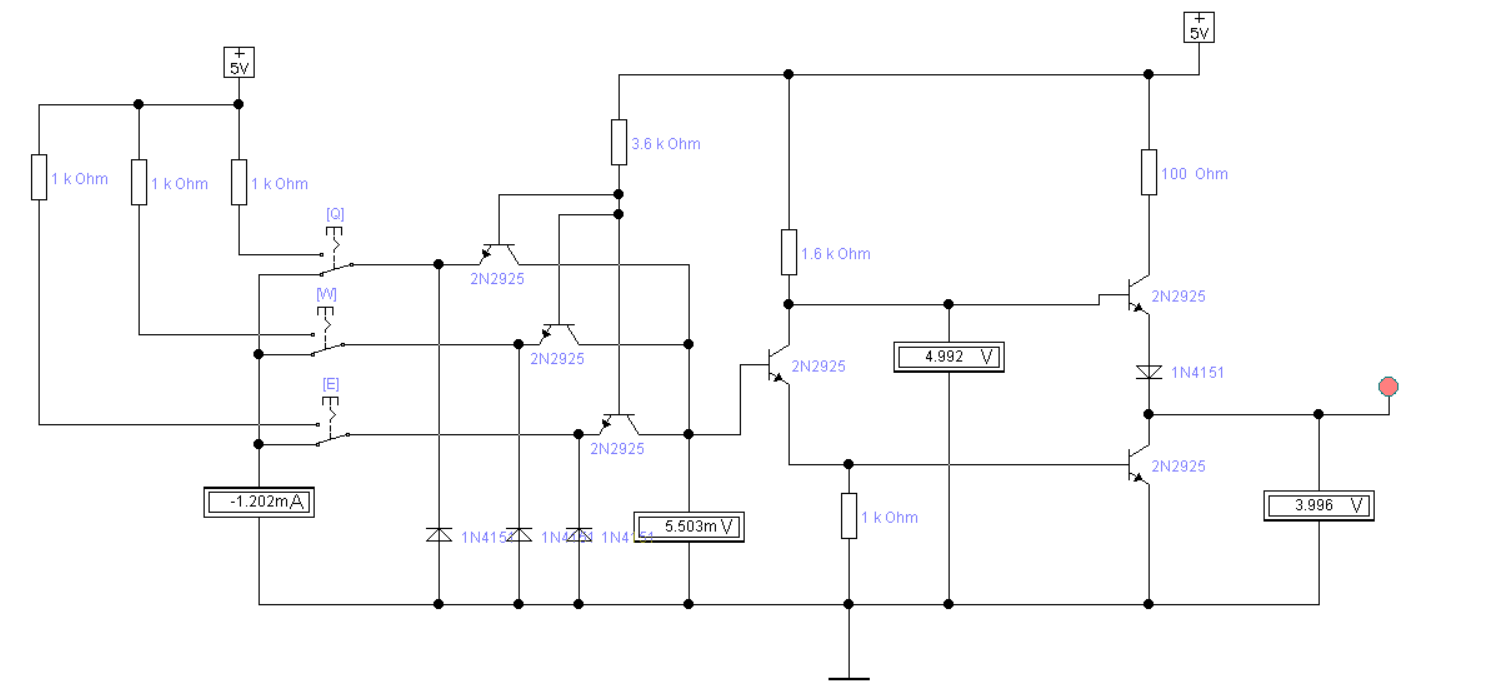

Рисунок 2.1 – Стенд ЛЭ 3И-НЕ, положение переключателей 1, 2, 3 все «0»
Рисунок 2.2 – Стенд ЛЭ 3И-НЕ, положение переключателей 1, 2, 3 все «1»
Рисунок 2.3 – Стенд ЛЭ 3И-НЕ, положение переключателя 1 - «1»,
положение переключателя 2, 3 - «0»
Рисунок 2.4 – Стенд ЛЭ 3И-НЕ, положение переключателя 1, 2 - «1», положение переключателя 3 - «0»
Рисунок 2.5 – Стенд ЛЭ 3И-НЕ, положение переключателя 2 - «1»,
положение переключателя 1, 3 - «0»
Рисунок 2.6 – Стенд ЛЭ 3И-НЕ, положение переключателя 2, 3 - «1»,
положение переключателя 1 - «0»
Рисунок 2.7 – Стенд ЛЭ 3И-НЕ, положение переключателя 3 - «1»,
положение переключателя 1, 2 - «0»
Рисунок 2.8 – Стенд ЛЭ 3И-НЕ, положение переключателя 1, 3 - «1»,
положение переключателя 2 - «0»
Данный стенд выполняет 3И-НЕ (логическая функция Штрих Шеффера). Когда на входе все ключи в положении «1», то на выходе будет «0», а в случае если хотя бы один ключ будет в положении «0», то на выходе будет «1». Значения измерений занесены в таблицу 2.
Таблица 2 – Полученные значения
Переключатель 1 |
Переключатель 2 |
Переключатель 3 |
Iy, мА |
Uвых, В |
Состояние |
0 |
0 |
0 |
-1,202 |
3,996 |
1 |
1 |
1 |
1 |
0 |
0,06591 |
0 |
1 |
0 |
0 |
-2,786 |
3,996 |
1 |
1 |
1 |
0 |
-4,348 |
3,996 |
1 |
0 |
1 |
0 |
-2,786 |
3,996 |
1 |
0 |
1 |
1 |
-4,348 |
3,996 |
1 |
0 |
0 |
1 |
-2,786 |
3,996 |
1 |
1 |
0 |
1 |
-4,348 |
3,996q |
1 |
