Кинематика станка Работа кинематической цепи (Рис. 6)
Кинематическая
схема состоит
из цепи главного движения и цепи подач.
Цепь
главного движения составлена
следующим образом: от электродвигателя
мощностью 3 кВт числа оборотов 1430
движение передается через клиноременную
передачу на вал 1 коробки скоростей. От
вала I через шестерни коробки скоростей,
сидящих на валах I,
II,III
и Г/, барабанную шестерню (42), сидящую
на валу V, и зубчатое колесо (44) вращение
передается горизонтальному шпинделю
VI.
Вертикальный
шпиндель VIII получает вращение от
горизонтального шпинделя VI через
зубчатое колесо (44), цилиндрическую
шестерню (43), вал VII и коническую пару
(41, 40). Осевое перемещение вертикального
шпинделя осуществляется рукояткой
реечной шестерни (39), перемещающей
реечную гильзу (38) вручную.
Различное
положение двойных зубчатых шестерен
коробки скоростей (23-24; 25-26; 34-35; 36-37)
позволяет сообщить 16 различных чисел
оборотов горизонтальному и
вертикальному шпинделям.
Привод
цепи подач устроен
следующим образом: механическое
перемещение стола осуществляется
механизмом подач; получающим вращение
от вала I коробки скоростей через
цилиндрические зубчатые колеса (22, 25)
и коробку подач. От вала XIV через цепную
передачу (74, 80) вращение передается валу
XV. конической паре (1, 2), вертикальному
вайу XVI1.
Через зубчатые колеса (10, 11, 12„ 13, 14)
вращение передается винту вертикального
хода стола ХХ1.Руч- ное вертикальное
перемещение производится маховиком,
через коническую пару (5, 8), вал XXII и
вторую коническую пару (7, 6).
Продольное
механическое перемещениестола
осуществляется
через зубчатые колеса (10, 9, 12, 14,
15),
коническую пару (16, 17), вал XVIII, шестерни
(18,19) и винт продольного хода XIX.
Ручное
продольное перемещение стола производится
маховиком через шестерни (18, 19) и винт
продольного хода XIX.
Поперечное
механическое перемещение шпиндельной
бабки осуществляется следующим образом:
от вала XIV коробки подач через цепную
передачу (75, 52) вращение передается валу
XXV, на котором свободно сидят конические
шестерни (49, 50). Включением муфты вала
XXV с муфтой шестерни (49) или (50) вращение
передается шестерням (47, 45) и гайке (46).
При этом шпиндельная бабка, несущая
винт XXIV, перемещается вперед либо назад.
Ручное
перемещение шпиндельной бабки
производится маховиком и шестерней(51),
сидящих покойцам вала XXVI.
Реверс
горизонтального
и вертикального шпинделей осуществляется
п0и помощи реверсирования двигателя.
Для сохранения постоянного направления
вращения в коробке подач при реверсе
двигателя применена двойная шестерня
(56 - 57). Вращение передается с вала I
коробки скоростей на вал X коробки подач
через шестерни (22, 55), перешибную шестерню
(58) и шестерню (63), при реверсе-через
шестерни (22,55), вал X, перешибную шестерню
(58), двойную шестерню (56-57) и шестерню
(63).
Ускоренный
ход стола-и
шпиндельной
бабки происходит при включении муфты
вала XIV с муфтой шестерни (76), которая
получает вращение от шестерни (63).
В
зависимости от произведенных переключений
двойных зубчатых шестерен (59-60; 61-62;
70-71; 72- 73) получаем 16 подач горизонтальных,
вертикальных и поперечных.
Рис. 6. Кинематическая схема станка

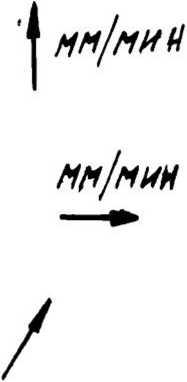

Перечень
графических символов, указанных на
табличках станка
Наименование
Символ
Наименование
Вращение
шпинделя по часовой стрелке
Вращение
шпинделя против часовой стрелки
Число
оборотов в минуту горизонтального и
вертикального шпинделей
Направление
и скорость быстрого продольного
перемещения
Направление
и скорость быстрого вертикального
перемещения
Прямолинейная
вертикальная подача
Прямолинейная
продольная подача
Регулировка
гайки
Движение
с переключением из нейтрального
положения
Опасно!
Под напряжением
Менять
скорость только при остановке
Охлаждение
Сеть
Заземление
Слив
Обозначен. и найм.узла |
№ вала по схеме |
Номер по схеме |
Число зубьев или заходов |
Модуль или шаг винта в мм |
Ширина обода в мм* |
Материал |
Термообр. зубьев |
Твердость |
Приме- чание |
|
НВ |
НРСэ |
|||||||||
|
I |
24 |
18 |
2 |
11 |
Ст. 40Х |
ТВЧ |
|
49 53 |
|
|
I |
23 |
21 |
2 |
11 |
Тоже |
То же |
|
То же |
|
|
1 |
25 |
24 |
2 |
11 |
|
|
|
|
|
|
I |
26 |
27 |
2 |
11 |
|
|
|
|
|
|
II |
27 |
37 |
2 |
11 |
|
|
|
|
|
751001 |
II |
28 |
40 |
2 |
11 |
|
|
|
|
|
|
п |
29 |
34 |
2 |
11 |
|
|
|
|
|
Коробка |
II |
30 |
19 |
2 |
11 |
|
|
|
|
|
|
п |
31 |
31 |
2 |
11 |
|
|
|
|
|
скоростей |
III |
32 |
19 |
2 |
20 |
|
|
|
|
|
|
III |
33 |
50 |
2 |
11 |
|
|
|
|
|
|
III |
34 |
34 |
2 |
11 |
|
|
|
|
|
|
III |
35 |
49 |
2 |
11 |
|
|
|
|
|
|
IV |
36 |
52 |
2 |
20 |
|
|
|
|
|
|
IV |
37 |
21 |
2 |
13 |
|
|
|
|
|
|
I |
22 |
24 |
1,5 |
12 |
|
|
|
|
|
|
X |
55 |
61 |
1,5 |
8 |
Ст. 40Х |
ТВЧ |
|
49 53 |
|
|
X |
.58 |
28 |
1,5 |
8 |
Тоже |
То же |
|
То же |
» |
|
IX |
56 |
28 |
1,5 |
8 |
|
|
|
|
|
|
IX |
57 |
28 |
1,5 |
8 |
|
|
|
|
|
|
XI |
63 |
62 |
1,5 |
17 |
|
|
|
|
|
|
XI |
62 |
25 |
1,5 |
8 |
|
|
|
|
|
|
XI |
61 |
21 |
1,5 |
8 |
|
|
|
|
|
|
XI |
60 |
33 |
1,5 |
8 |
|
|
|
|
|
752001 |
XI |
59 |
29 |
1,5 |
8 |
|
|
|
|
|
|
XII |
64 |
53 |
1,5 |
8 |
|
|
|
|
|
Коробка |
XII |
65 |
49 |
1,5 |
8 |
|
|
|
|
|
|
ХП |
66 |
61 |
1,5 |
8 |
|
|
|
|
|
подач |
XII |
69 |
57 |
1,5 |
8 |
|
|
|
|
|
|
XII |
68 |
39 |
1,5 |
8 |
|
|
|
|
|
|
XII |
66 |
22 |
|
8 |
|
|
|
|
|
|
XHI |
70 |
60 |
1,5 |
8 |
|
|
|
|
|
|
XIII |
71 |
43 |
1,5 |
8 |
|
|
|
|
|
|
XIII |
72 |
56 |
1,5 |
8 |
|
|
|
|
|
|
XIII |
73 |
20 |
1,5 |
8 |
|
|
|
|
|
|
XIV |
79 |
66 |
1,5 |
8 |
|
|
|
|
|
|
XIV |
78 |
30 |
1,5 |
8 |
|
|
|
|
|
|
XIV |
76 |
23 |
1,5 |
8 |
|
|
|
|
|
|
XVI |
10 |
23 |
1,5 |
10 |
г Ст. 40Х |
ТВЧ |
|
49 53 |
|
|
XVI |
11,13 |
41 |
1,5 |
7 |
То же |
То же |
|
То же |
|
|
XVII |
9,15 |
25 |
и |
7 |
|
|
|
|
|
|
XX |
14 |
23 |
1,5 |
16 |
|
|
|
|
|
|
XVI |
12 |
23 |
1,5 |
8 |
|
|
|
|
|
|
XVII |
16 |
16 |
2 |
|
|
|
|
|
|
|
xvin |
17 |
27 |
2 |
|
|
|
|
|
|
753001 |
XVIII |
18 |
43 |
1,5 |
12 |
|
|
|
|
|
|
XIX |
19 |
43 |
1,5 |
14 |
|
|
|
|
|
Суппорт |
XIX |
20 |
1 |
5 |
28 |
Ст. 45 |
Улучшение |
241...285 |
|
Резьба |
|
|
|
|
|
|
|
|
|
|
правая |
|
XIX |
21 |
1 |
5 |
120 |
Бронза |
|
|
|
Резьба |
|
|
|
|
|
|
ОЦС5-5-5 |
|
|
|
правая |
|
XVIII |
5 |
22 |
2 |
|
Ст. 40Х |
ТВЧ |
|
49 53 |
|
|
XVII |
8 |
22 |
2 |
|
То же |
То же |
|
То же |
|
|
xvn |
7 |
* 15 |
2 |
11,5 |
|
|
|
|
|
|
XXI |
6 |
30 |
2 |
|
|
|
|
|
|
|
XXI |
4 |
1 |
5 |
30 |
Ст. 45 |
Улучшение |
241...285 |
|
Резьба |
|
|
|
|
|
|
|
|
|
|
левая |
Обозначен. и найм.узла |
№ вала по схеме |
Номер по схеме |
Число зубьев или заходов |
Модуль |
Ширина |
|
Термообр. зубьев |
Твердость |
Приме- чание |
|||
или шаг винта в мм |
обода в мм* |
Материал |
НВ |
НРСэ |
||||||||
764К001 Головка вертикальная |
V1U XIII VII VII |
38 39 40 41 43 |
22 18 39 32 38 |
1,5 1,5 2,5 2,5 2 |
105 40 10 10 18 |
Ст. 40Х Ст. 45 Ст. 40Х |
ТВЧ ТВЧ ТВЧ |
260...280 241...285 |
49 |
53 |
Рейка гильзы |
|
766К001 Шпиндельная бабка |
VI XIV |
44 48 |
58 1 |
2 4 |
92 20 |
Ст. ДОХ Ст. 45 |
ТВЧ Улучшение |
241...285 |
49. |
..53 |
Резьба левая |
|
767001 Станина |
XXIV XXIV XXV V XXV XXV XXVI XXV xrv XIV XV XV XVI XXI |
46 45 47 42 49 50 51 52 75 74 80 1 2 3 53,77 |
1 56 35 45 38 38 38 12 11 11 14 31 30 1 10 |
4 1,5 1,5 2 1,5 1,5 1,57 12,7 12,7 12,7 12,7. 2 2 5 12,7 |
56 8 8 250 12 12 12 4,9 4,9 4,9 4,9 12 12 52 4,9 |
Бронза ОЦС5-5-5 Ст. 40Х Ст. 45 Ст. 40Х Ст. 45 Ст. 40Х Бронза ОЦС5-5-5 Ст. 45 |
ТВЧ ТВЧ ТВЧ ТВЧ ТВЧ ТВЧ ТВЧ ТВЧ ТВЧ |
228..250 228...250 228...250 |
49. |
.53 |
Резьба левая Резьба левая |
Для гаек и рейки - длина; для винтов - наружный диаметр; для зубчатых колес и звездочек - ширина зубьев.
