Наим. So аЬиб /60

Обозначение

Наименование

Кол-во

Размер

Примечание

СФ676

Станок в сборе

1

Входят в комплект и стоимость станка

Запасные части

751030

Сухарь переводной

4

Приложен отдельным местом

753035

Сухарь

2

в общей упаковке

757038

Сухарь

1

М 024-40УЗ

Лампа

1

Инструмент

Ключи ГОСТ 2839-80

7811 -0022 НС1 Хим. Оке. прм.

1

14x17

7811-0041 НС 1 Хим. Оке. прм.

1

27x30

7811-0043 НО Хим. Оке. прм.

1

32x36

7811-0024 НС1 Хим. Оке. прм.

1

19x22

*2

7811-0025 НО Хим. Оке. прм.

1

22x24

Ключи ГОСТ PSO123-92

7812-0375 Хим. Оке. прм.

1

6

7812-0376 Хим. Оке. прм.

1

8

*2

7812-0379 Хим. Оке. прм.

1

14

Ключи ГОСТ 16984-79

7811-0317 1 Хим. Оке. прм.

1

45-52

7811-0318 1 Хим. Оке. прм.

1

55-60

Отвертки ГОСТ 17199-88

7810-0308 ЗВ1 Хим. Оке. прм.

1

0,6x4,0x155

7810-0928 ЗВ1 Хим. Оке. прм.

1

1,0x6,5x190

7580130

Ключ

1

Принадлежности

764К001

Головка вертикальная

1

Установлена на станке

676.60.100

Щиток

1

То же

7681К001

Стол угловой горизонтальный

1

То же

766К012

Хобот

1

Приложен отдельным местом

в общей упаковке

766K0I3

Серьга

1

То же

676.81.000

Оправка

1

027

То же

Кольца ГОСТ 15071-75

6030-0819

4

Смонтированы на оправке

6030-0820

2

6030-0822

5

6030-0823

2

6030-0824

1

Втулка 6010-0220 ГОСТ 15072-75

1

То же

Шприц Ш - 2

1

Приложен отдельным местом

в общей упаковке

7580136

Наконечник шприца

То же

7680152

Прихват

4

То же

676.83.000

Рукоятка

I

То же

*2

Индикатор ИЧ 10 кл. О ГОСТ 577-68

1

То же

Сборка системы охлаждения

1

Тоже

676.82.000

Патрон цанговый с комплектом цанг

0 4, 5, 6, 8, 10

I

То же

Обозначение

Наименование

Кол-во

Размер

Примечание

*2

Болты ГОСТ 13152-67

7002-2528

Винт М 12 х 60.56.05 ГОСТ 1486-75

4

4

Приложен отдельным местом в общей упаковке

То же

*2

ГайкаМ 12.6.05 ГОСТ 5927-70

4

То же

Шайба С12. 01.05 ГОСТ 11371-78

4

То же

СФ 676.00.000РЭ

Техническая документация

Станок специализированный фрезерный. Руководство по устройству и эксплуата­ции: Комплект поставки. Рабочие чертежи быстроизнашивающихся деталей станка.

1

Сброшюрованы вместе

Акт приемки 1

£ ^ДокумСнты^олу'ч^ны^^вмЬсте, с

покупными изделиями. 1

7583001А *2

Поставляются за отдельную плату по заказу потребителя

Стол РКВ 7205-4003П ТУ-2-024-5213-85

Тиски 7200-02 ЮП ГОСТ 14904-80

Приложен отдельным местом в общей упаковке

То же

7687K00I

Головка долбежная

То же

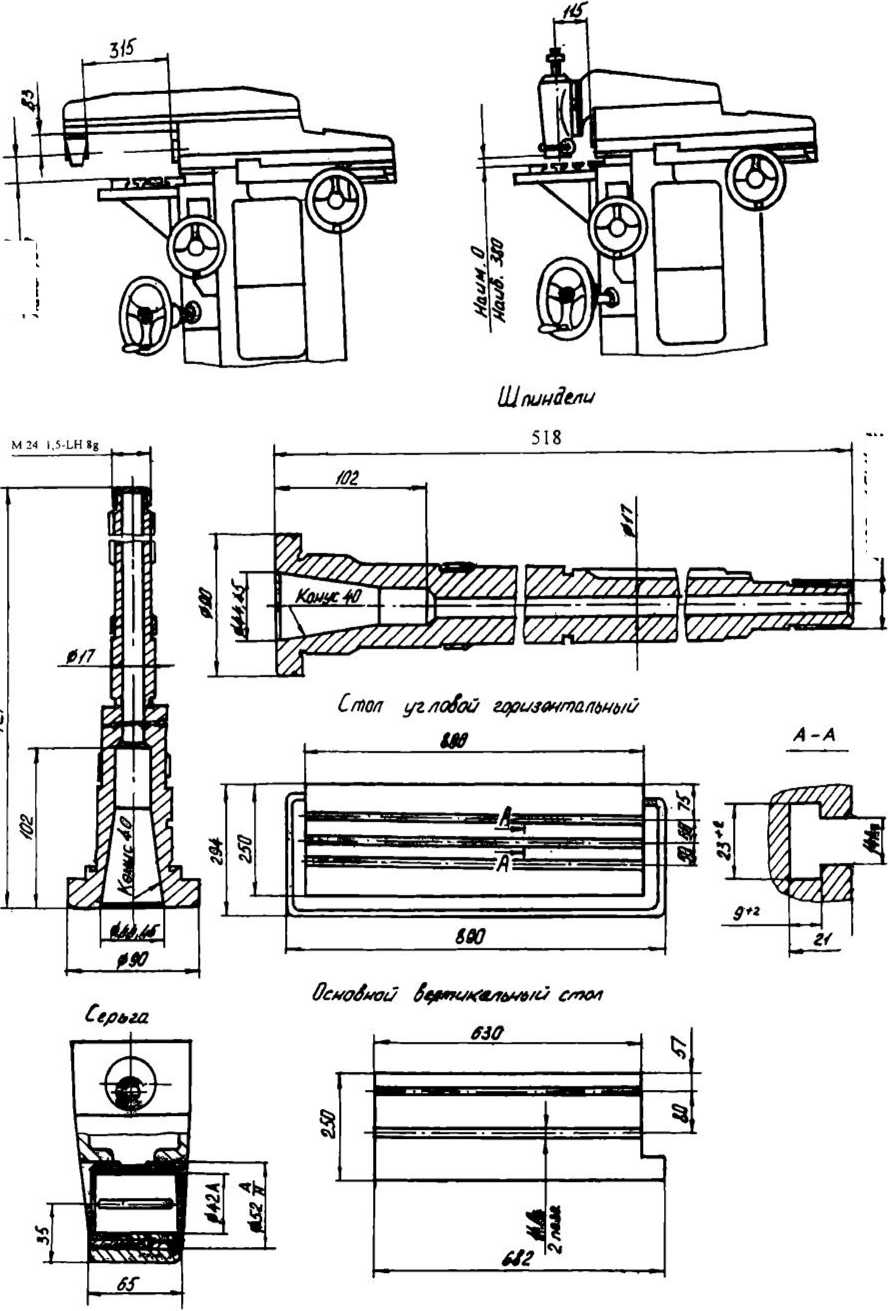

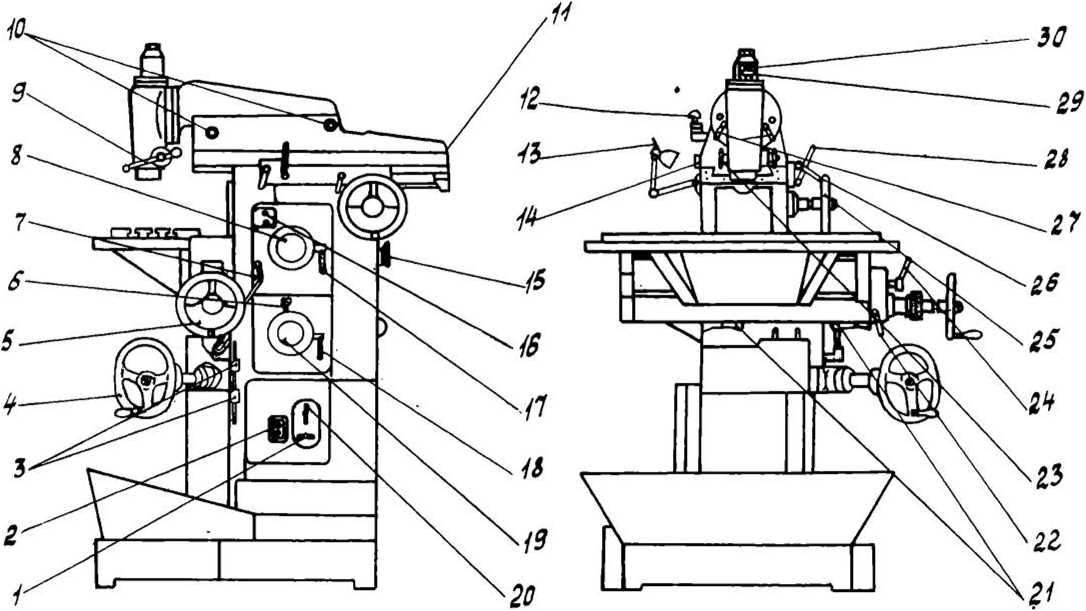

№ позиций

Наименование и обозначение

№ позиций

Наименование и обозначение

1

Выключатель электронасоса

16

Кнопки управления “пуск” и “стоп”

2

Выключатель сети

17

Рукоятки включения скоростей

3

Упоры отключения механической вертикальной

18

Рукоятка включения подач

4

подачи

Маховик ручного перемещения стола в верти­кальном направлении

19

20

Диск набора подач

Реверсирование двигателя

5

Маховик ручного перемещения стола в горизон­

21

Упоры отклонения механической продольной по­

6

тальном направлении

Рукоятка ускоренного х^да суппорта и шпиндель­

22

дачи

Рукоятка зажима стола в горизонтальном направ­

7

ной бабки

Рукоятка включения горизонтальной и вертикаль­

23

лении

Рукоятка зажима гильзы вертикального шпинделя

8

ной механической подачи стола

Диск набора скоростей

24

Рукоятка зажима суппорта в вертикальном на­правлении

9

Рукоятка ручной подачи вертикального шпинделя

25

Маховик ручной подачи шпиндельной бабки

10

Винты зажима хобота шпиндельной бабки и хобо­

26

Рукоятка зажима шпиндельной бабки

11

та вертикального шпинделя

Квадрат зажима инструмента в горизонтальном

27

Установка вертикальной головки в нулевое поло­жение

12

шпинделе

Рукоятка зажима трубки охлаждения

28

Рукоятка включения механической подачи шпин­дельной бабки

«

13

Выключатель освещения

29

Упор величины перемещения вертикального

14

Упоры отключения механической поперечной по­дачи

30

шпинделя

Квадрат зажима конуса инструмента в вертикаль­

15

Маховик ручного вращения шпинделя

ном шпинделе
