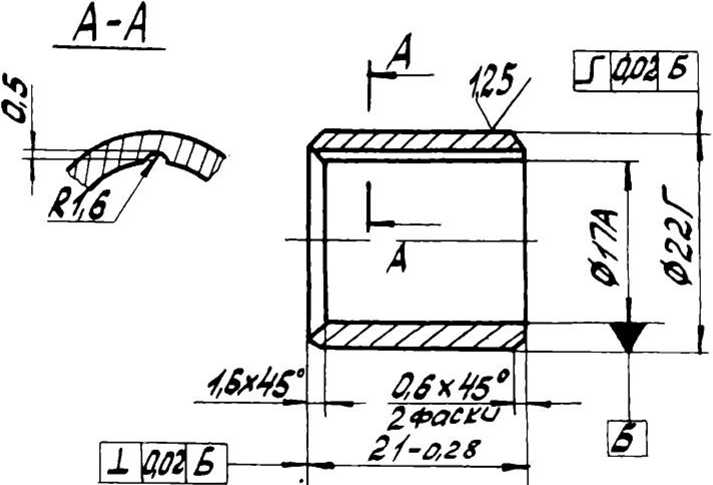

Палец 751136

1. Фаски 0,6x45°

2. Центральное отверстие недопустимы.

3. ’Размеры для справок

4. Неуказанная шероховатость поверхности Ра=6,3. Материал: сталь 40 X.

#7/7

Вал 752104

1.ТВЧ1.8 2,2; 49 53 НРСэ

2. Неуказанные предельные отклонения размеров от­верстий- по А₇; валов - по В₇; остальных-по СМ₇.

3. Неуказанные фаски 0,6x45°

4. На поверхности Д допускаются следы от выхода фрезы.

5. Неуказанная шероховатость поверхности Ра=6,3. Материал: сталь: 45.

Колесо зубчатое 752120

1. 49 53 НРСэзубьев и кулочков

2. Неуказанные предельные отклонения размеров: от­верстий - по А₇; валов-по В₇; остальных-по СМ₇

3. Суммарны! зазор между боковыми сторонами калиб­ра и зубчатого колеса не более 0,3 мм.

4. Неуказанная шероховатость поверхности Ра=1,6. Материал: сталь 40Х.

Модуль 1,5.

Число зубьев 23.

Исходный контур по ГОСТ 13755-81

Коэффициент смещения исходного контура = 0.

Степень точности по ГОСТ 1643-81 8-В

Длина общей нормали 11,55-0,10-0,2

Допуск на колебание длины общей нормали 0,028 Допуск на колебание измерит. МОР за оборот колеса 0,063

Допуск на колебание измерит. МОР на одном зубе 0,028 Допуск на погрешность направления зуба 0,018 Зацепляется с деталью 752116.

Палец 752124

1. Фаски 0,6x45°

2. Центральное отверстие недопустимы

3. * Размер для справок.

4. Неуказанная шероховатость поверхности Ра=6,3.

Материал: сталь 40 X.

n&as-H

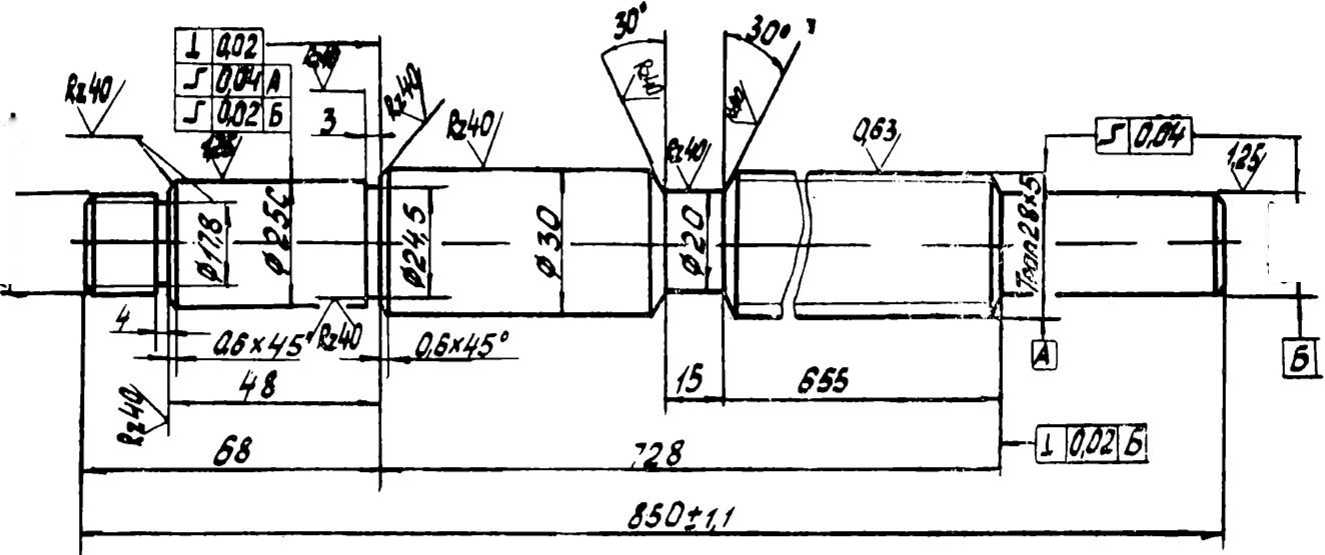

Винт 763101

1. Улучшить НВ 241 285

2. Неуказанные предельные отклонения размеров отвер­стий - по Л₇; валов - по В₇; остальных + 1/2 допуска 5 кл.

3. Неуказанные фаски 1x45°

4. Толщина начала первой нитки резьбы не менее I мм.

5. Неуказанная шероховатость поверхности Ра=1,6.

Материал: сталь 45.

657

Вин г 763103

I Улучшить НВ 241 285

2. Неуказанные предельные отклонения размеров отвер­стий - по А₇; валов - по В₇; остаяьпы \ I 2 допуска 5 кл.

3. Неуказанные фаски 0,6x45°

4. На поверхности Д допускаются следы от выхода фрезы

5. Толщина начала первой нитки резьбы не менее 1 мм.

6. Неуказанная шероховатость поверхности Ра=1,6. Материал: сталь 45.

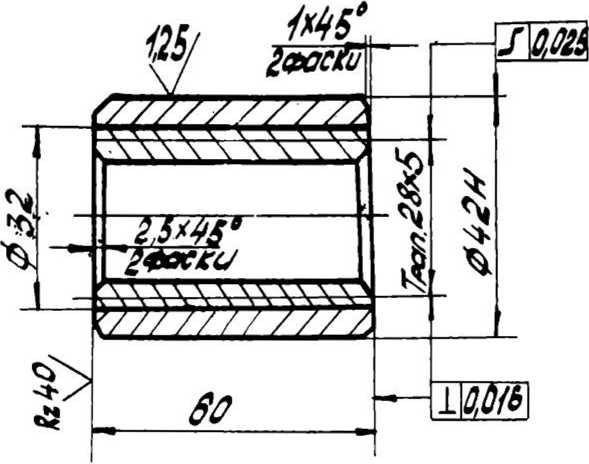

Гайка 763116

1. Неуказанные предельные отклонения размеров от­верстий - по А₇; валов - по В₇; остальных - по СМ₇.

2. . Неуказанная шероховатость поверхности Ра=1,6.

Материал: сталь45, Бр.ОЦС5-5-5.

0&Сз

Гайка 763115

1. Неуказанные предельные отклонения размеров: отверстий - по А₇, валов - по В₇; остальных - по СМ₇.

2. Неуказанная шероховатость поверхности Ра=1,6. Материал: сталь45, Бр.ОЦС5-5-5.

Модуль 1.

Число зубьев 54.

Исходный контур по ГОСТ 13755-81

Степень точности по ГОСТ 1643 - 81 9-В

Длина общей нормали 19,945-0,11 - 0,25

Диаметр делительной окружности 54.

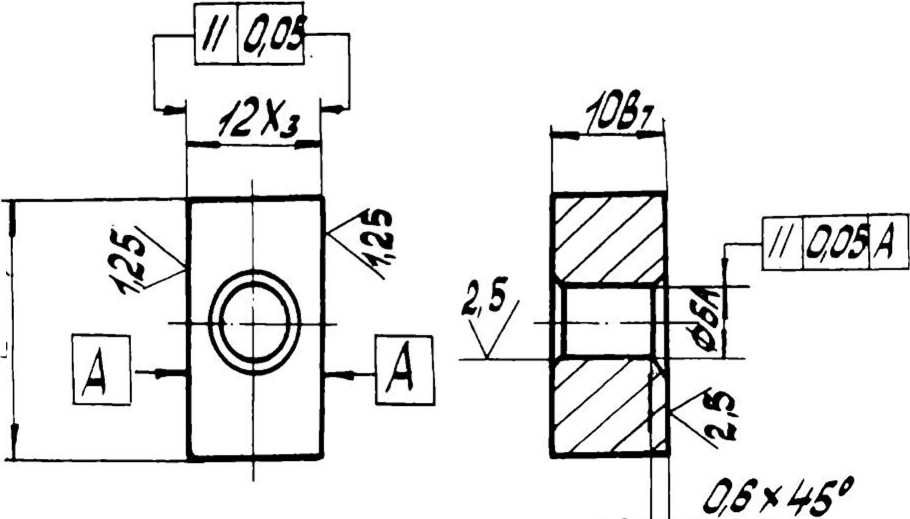

Сухарь 753035

Материал: СЧ20
