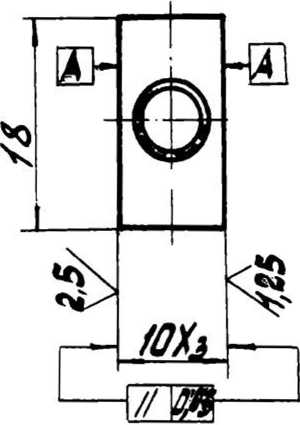

.“Сухарь 751019

1. Неуказанные предельные отклонения размеров ва­лов - по В₇.

2. Неуказанная шероховатость поверхности Ра=1,6.

Материал: СЧ20.

Сухарь переводной 751030

1. Неуказанные предельные отклонения размеров ва­лов - по В₇.

2. Неуказанная шероховатость поверхности Ра=6,3. Материал: СЧ20.

Колесо зубчатое 751105

1. 49 53 НРСэ зубьев и стенок В, Д

2. Неуказанные предельные отклонения размеров: валов-поВ₇; остальных-по СМ₇

3. Неперпендикулярность поверхности Д относительно оси Б не более 0, 02 мм.

4. Непараллельность поверхности В относительно по­верхности Д не более 0,02 мм.

5. Неуказанная шероховатость поверхности Ра=1,б.

Материал: сталь 40 X.

Модуль 2.

Число зубьев 52.

Исходный контур по ГОСТ 13755-81

Коэффициент смещения исходного контура = 0.

Степень точности по ГОСТ 1643-81 7-В

Длина общей нормали 39,83-0,11

-0,19

Допуск на колебание длины общей нормали 0,022

Допуск на колебание измерит. МОР за оборот колеса 0,050

Допуск на колебание измерит. МОР на одном зубе 0,02

Допуск на погрешность направления зуба 0,011

Зацепляется с деталью 767102,751107

Колесо зубчатое 751106

1. Неуказанные предельные отклонения размеров: от­верстий - по А₇; валов-по В₇ остальных -поСМ₇ 2. Неуказанная шероховатость поверхности Ра=1,6. Материал: сталь 40 X.

Модуль?.

Число зубьев 21.

Исходный контур по ГОСТ 13755-81

Коэффициент смещения исходного контура = 0.

Степень точности по ГОСТ 1643-81 7 - В

Длина общей нормали 15,35-0,11

-0,18

Допуск на колебание длины общей нормали 0,022. Допуск на колебание измерит. МОР за оборот колеса 0,050

Допуск на колебание измерит. МОР на одном зубе 0,02 Допуск на погрешность направления зуба 0,011 Зацепляется с деталью 751102.

Вал с колесом зубчатым 751107-01

). Неуказанные предельные отклонения размеров: отверстий- по А₅; валов-пе В₇; остальных - по СМ₇.

2. На поверхности Ж и К допускаются следы от выхода фрезы на длину до 3 мм.

3. Неуказанная шероховатость поверхности Ра=6,3.

Материал: сталь 40Х.

Модуль 2.

Число зубьев 19.

Исходный контур по ГОСТ 13755-81

Коэффициент смещения исходного контура - 0.

Степень точности по ГОСТ 1643-81 7 -В

Длина общей нормали 15,293-0,100

-0,180

Допуск на колебание длины общей нормали 0,022

Допуск на колебание измерит. МОР за оборот колеса 0,50

Допуск на колебание измерит. МОР на одном зубе 0,02

Допуск на погрешность направления зуба 0,011 Зацепляется с деталью751105

// №

a HHttU

Колесо зубчатое 751108

1. Неуказанные предельные отклонения размеров валов-по В₇

2. Неуказанная шероховатость поверхности Ра=1,6.

Материал: сталь 40 X.

Модуль 1,5.

Число зубьев 24.

Исходный контур по ГОСТ 13755-81

Коэффициент смещения исходного контура = 0.

Степень точности по ГОСТ 1643 - 81 8 - В

Длина общей нормали 11,55 -0,10 -Q.2

Допуск на колебание длины общей нормали 0,028

Допуск на колебание измерит. МОР за оборот колеса 0,063

Допуск на колебание измерит. МОР на одном зубе 0,028

Допуск на погрешность направления зуба 0,018 Зацепляется с деталью 752106.

Палец 751131

1. Фаски 0,4x45°

2. Центральное отверстие недопустимы.

3. Неуказанная шероховатость поверхности Ра=1,6. Материал: сталь 40 X.

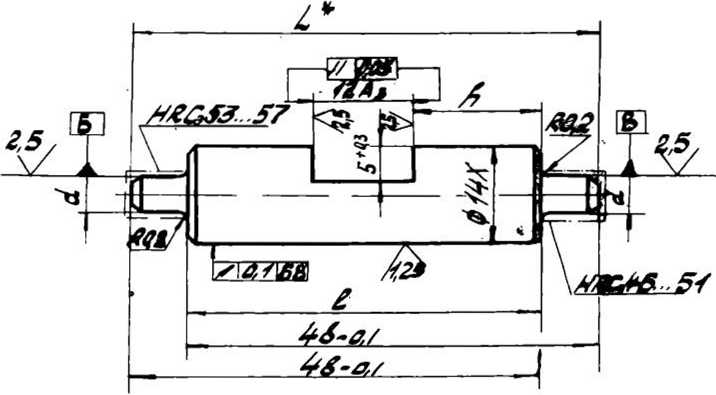

Обозначение	Размеры в мм.
	L*	/	h	d
751136	57,2	38,8.о.|	13,4-о.и	5С4
-01	53,в	42,2-o.i	15,1-0,12	4С4
