2. Реализация структуры бд в pg

После установки программы, нужно в нее зайти с ранее выбранным паролем и начать создавать сущности

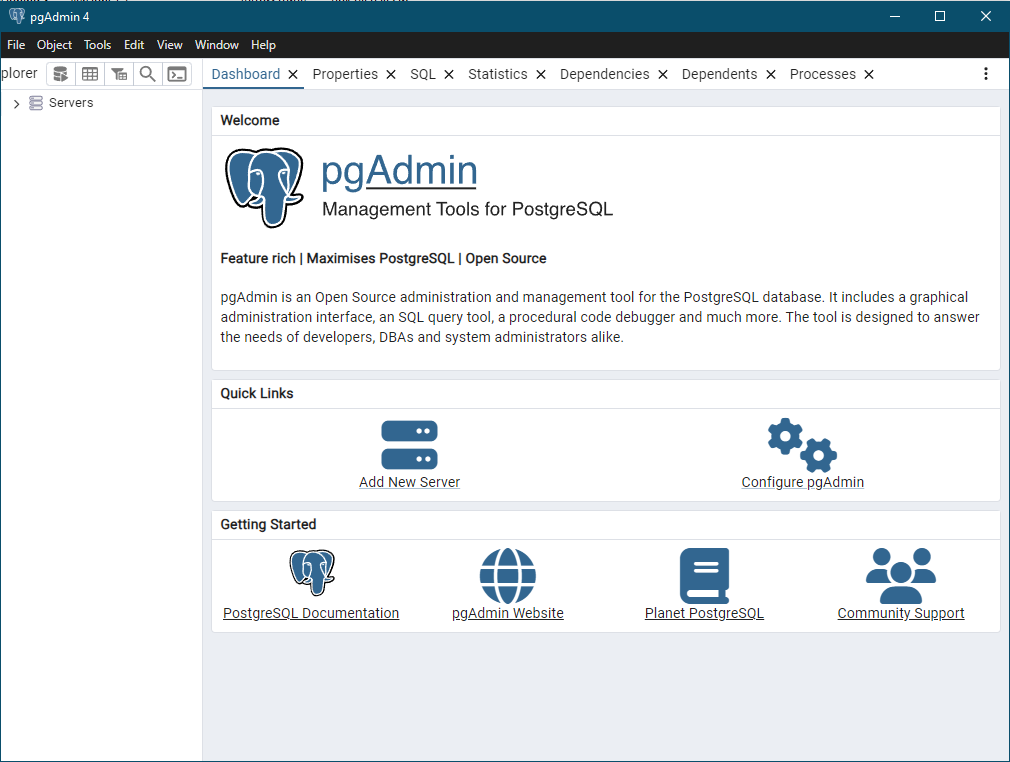

Рис.10. Начальный экран

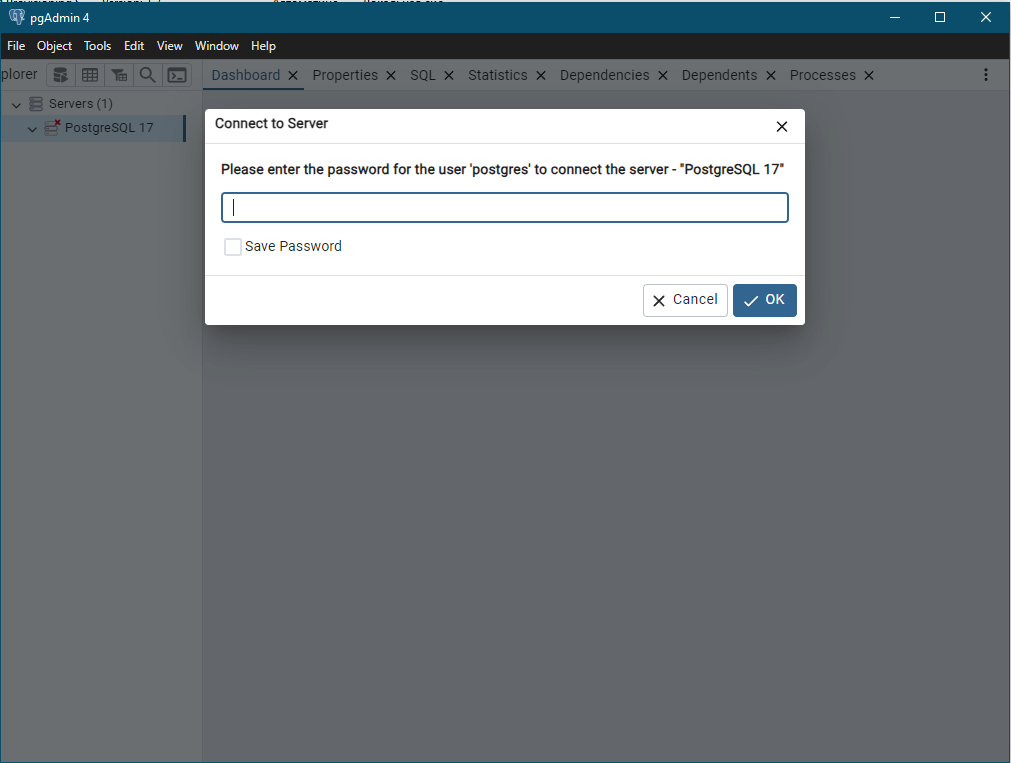

Рис.11. Ввод установленного пароля

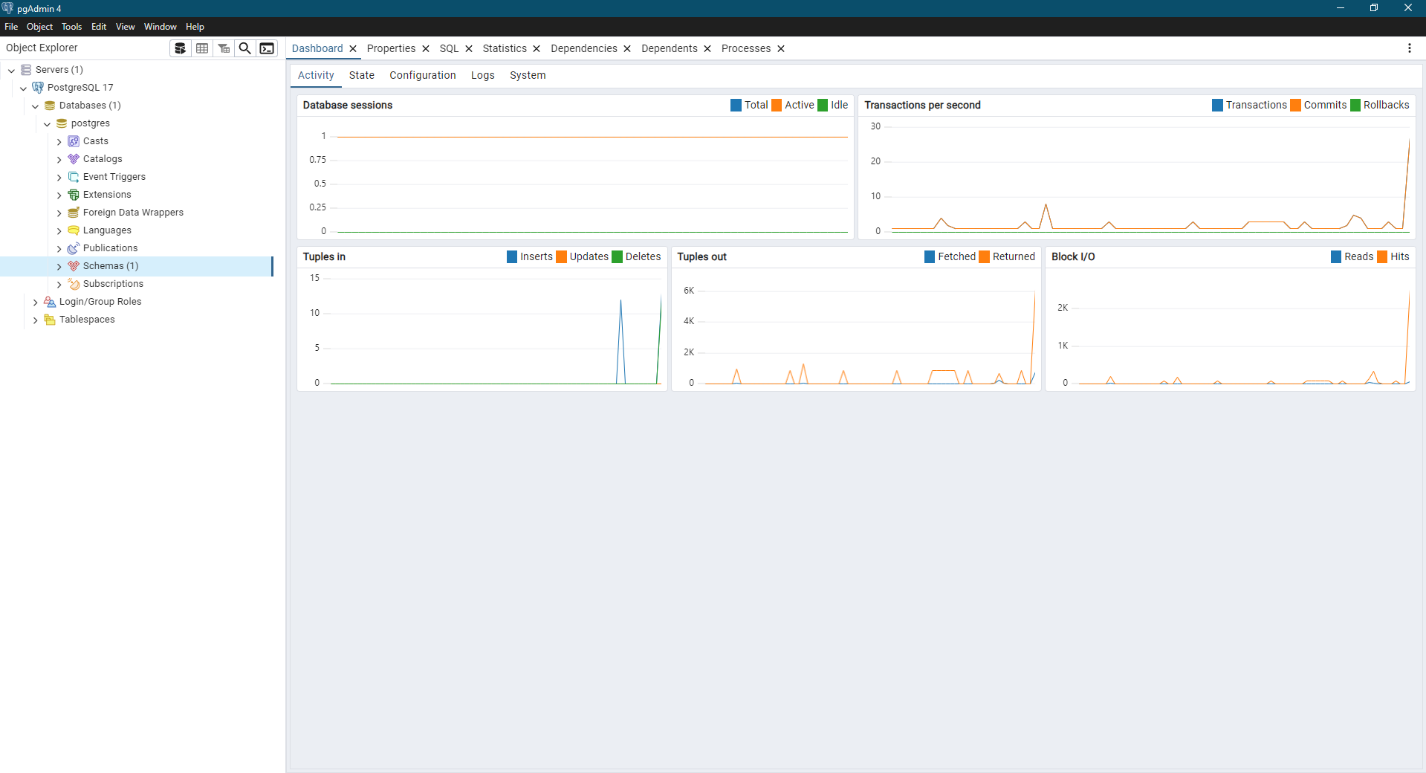

Рис.12. Главный экран

Для создания таблиц, нужно раскрыть ветку базы данных и правой кнопкой мыши нажать на «Tables» и выбрать «Create > Table» (Рис.13).

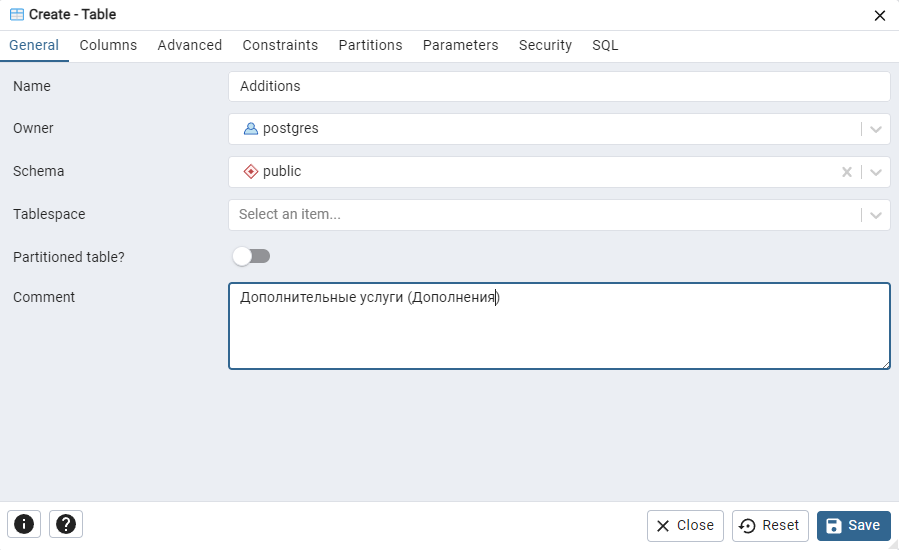

Рис.13. Создание таблицы «Additions»

После создания таблиц, необходимо их заполнить основной информацией (указать имя столбца, тип данных, длину (вариативно), будет ли строка пустая и обязательно выбрать первичный ключ у ключевого столбца). (Рис. 14).

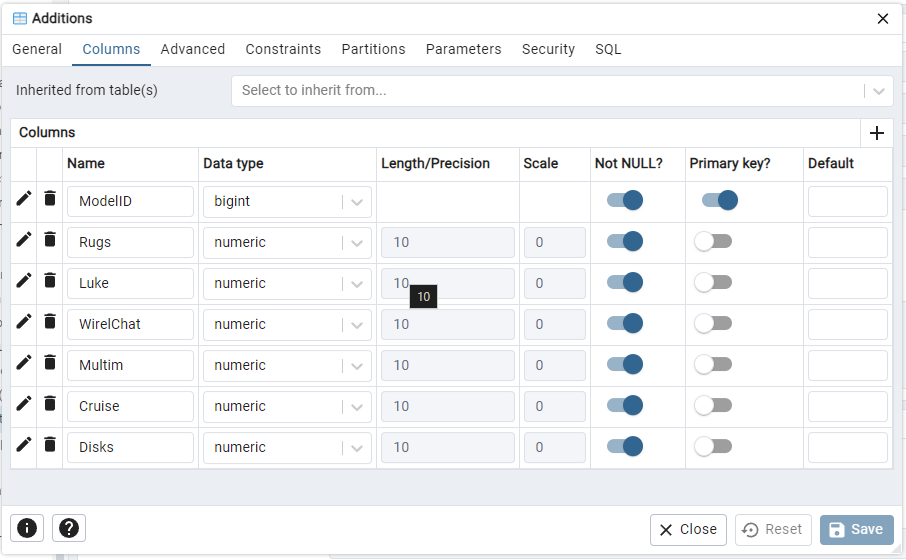

Рис.14. Создание и настройка сущностей

Также у ключевых столбцов с идентификаторами можно выбрать пункт Constraints, тип IDENTITY, и режим BY DEFAULT, чтобы идентификаторы сами прописывались и их можно было изменять (Рис. 15).

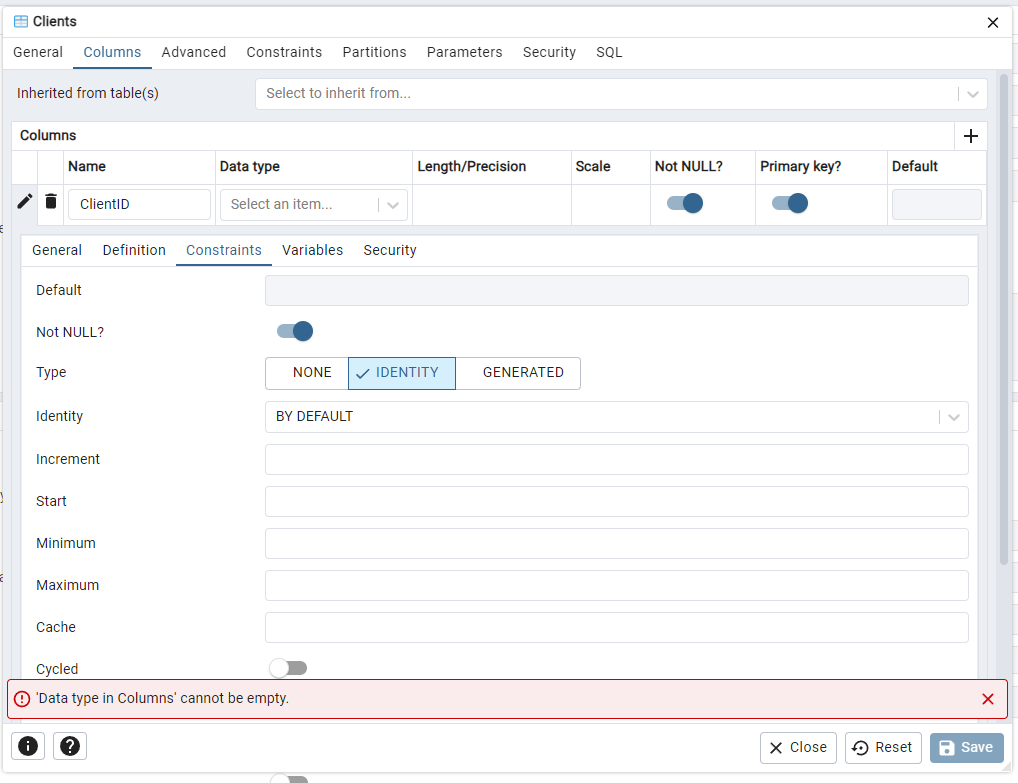

Рис. 15. Авто идентификаторы

Еще одна важная настройка – это Foreign Key (внешний ключ), нужен чтобы установить связь между подчиняемыми и основными таблицами, чтобы подчиняемые могли брать данные, только из основных заполненных таблиц (Рис. 16).

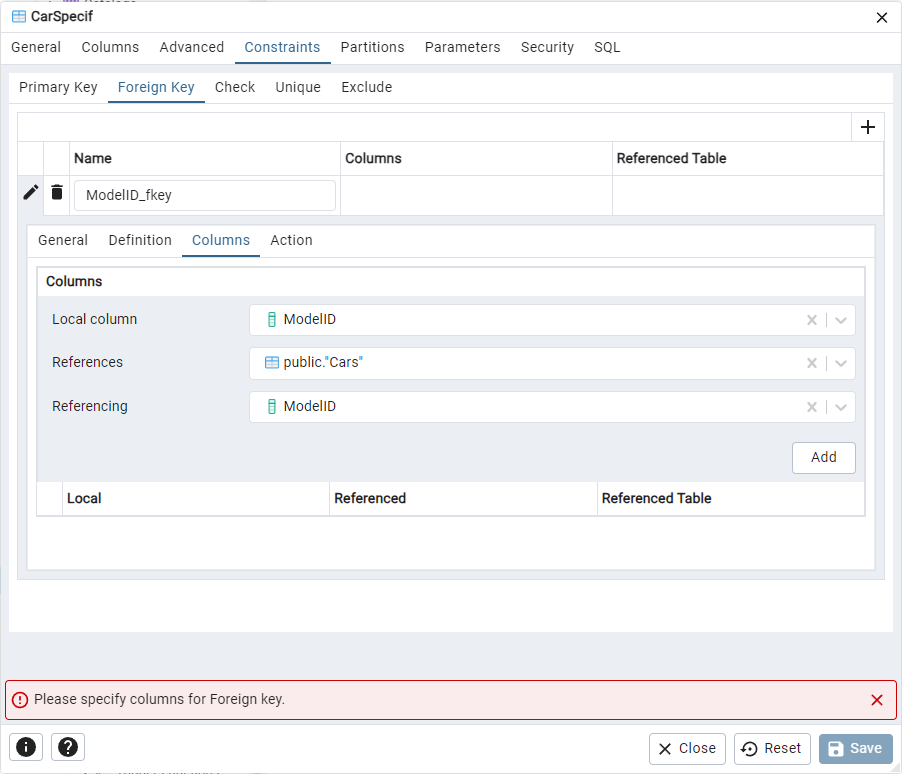

Рис. 16. Настройка внешних ключей

3. Заполнение бд

Используя схему БД 3НФ (Рис.2.), нужно все сущности и атрибуты перевести с русского языка на английский для удобства написания запросов, а затем создать следующие таблицы в pgAdmin 4 v5:

1. Additions (Дополнения)

2. CarSpecif (Характеристики авто)

3. Cars (Машины в наличии)

4. Clients (Клиентская база)

5. Deal (Сделки)

6. Managers (Менеджеры)

7. SalManagers (Заработная плата)

8. Insuranse (Страховка)

9. InsurRepl (СтраховкаАвтомеханик)

10. Repairer (Автомеханики)

Далее нужно описать структуру каждой сущности и параметры атрибутов.

Сделки:

• DealID (ID сделки) - bigint NOT NULL PK

• ClientID (ID клиента) - integer NOT NULL FK

• MgrID (ID менеджера) - integer NOT NULL FK

• ModelID (ID Модели) – integer NOT NULL FK

• Date (Дата) - date NOT NULL

• Insur (Cтрахование) -  boolean NOT NULL

• Equip (Комплектация) – charvar (20) NOT NULL

• TransAmount (Сумма сделки) - numeric (10) NOT NULL

Менеджеры:

• MgrID (ID менеджера) - bigint NOT NULL PK

• MgrFIO (ФИО менеджера) - charvar (20) NOT NULL

• Qual (Кол-во заключенных сделок) - charvar (20) NOT NULL

• InclDealsNum (Квалификация) - integer NOT NULL

ЗП:

• MgrID (ID менеджера) - bigint NOT NULL FK

• Sal (ЗП) – numeric (10) NOT NULL

• SalPerc (Процент c продаж) - numeric (10) NOT NULL

Страховка:

• InsID (ID страховки) - bigint NOT NULL PK

• DealID (ID сделки) - integer NOT NULL FK

СтраховкаАвтомеханик:

• InsID (ID страховки) - integer NOT NULL FK

• RepID (ID автомеханика) - integer NOT NULL FK

Автомеханики:

• RepID (ID автомеханика) - bigint NOT NULL PK

• RepFIO (ФИО) – charvar (20) NOT NULL

• ShiftSal (ЗП за смену) - numeric (10) NOT NULL

Клиенты:

• ClientID (ID клиента) - bigint NOT NULL PK

• FIO (ФИО) - charvar (20) NOT NULL

• Tel (Телефон) - charvar (20) NOT NULL

• Pass (Паспорт) - charvar (20) NOT NULL

Машины в наличии:

• ModelID (ID модели) - bigint NOT NULL PK

• PriseMax (Цена макс) – numeric (10) NOT NULL

• PriceMin (Цена база) - numeric (10) NOT NULL

Хор-ки авто:

• ModelID (ID модели) - bigint NOT NULL FK

• PlaseNum (Кол-во мест) - numeric (10) NOT NULL

• TrunkVol (Обьем багажника) – numeric (10) NOT NULL

• HPNum (Кол-во ЛС) – numeric (10) NOT NULL

• EngineVol (Объем двигателя) – numeric (10) NOT NULL

• CarType (Тип авто) – charvar (20) NOT NULL

Дополнения:

• ModelID (ID модели) - bigint NOT NULL FK

• Rugs (Коврики) - numeric (10) NOT NULL

• Luke (Люк) - numeric (10) NOT NULL

• WirelChat (Беспроводная зарядка) – numeric (10) NOT NULL

• Multim (Мультимедиа) – numeric (10) NOT NULL

• Cruise (Круиз) – numeric (10) NOT NULL

• Disks (Диски) – numeric (10) NOT NULL

Ниже указаны итоговые таблицы (Таблицы 3 - 12)

Таблица 3. Additions

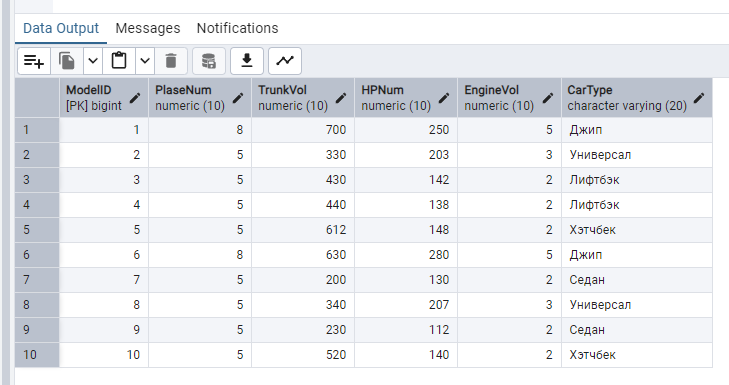

Таблица 4. CarSpecif

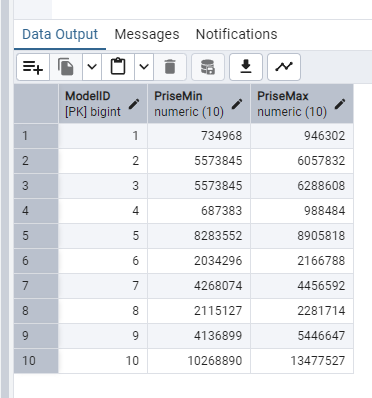

Таблица 5. Cars

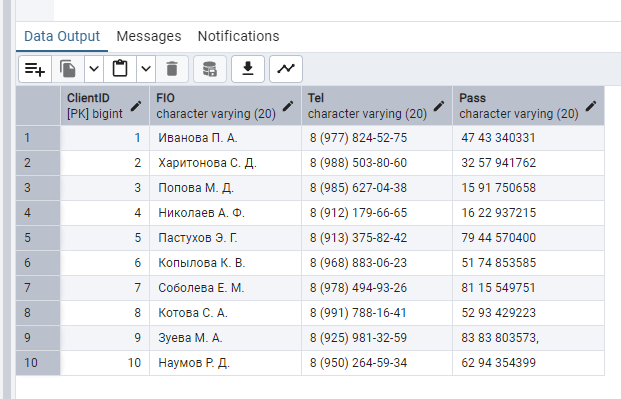

Таблица 6. Clients

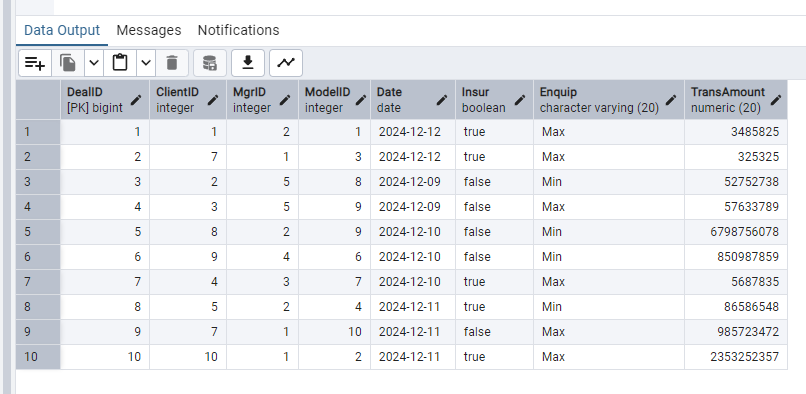

Таблица 7. Deal

Таблица 8. InsurRepl

Таблица 9. Insurance

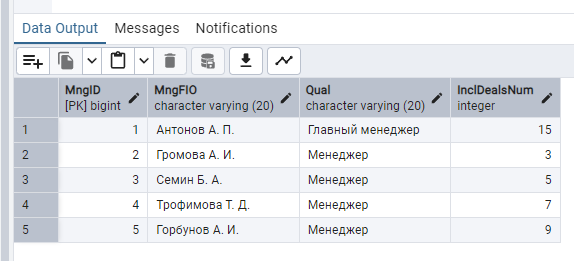

Таблица 10. Managers

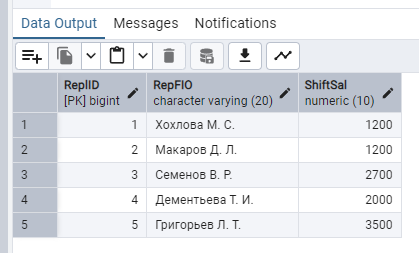

Таблица 11. Repairer

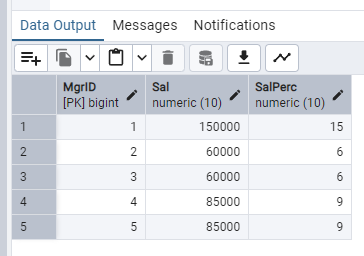

Таблица 12. SalManagers
