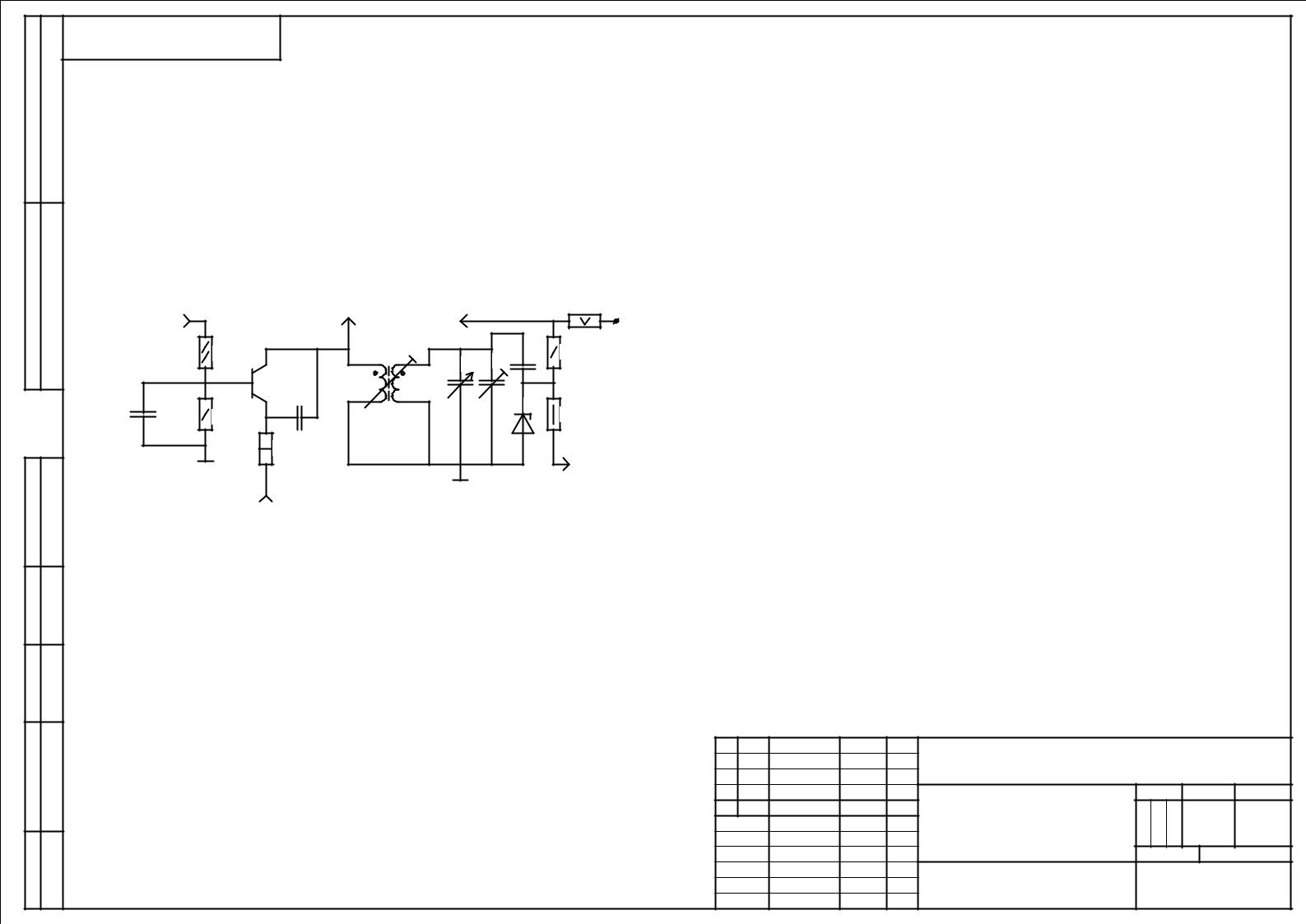

Задания и варианты / Задание 10 Схема электрическая принципиальная
.pdf
ИиКГ10.02.02Э3
Перв.примен.
Справ.№
|
R1 |
T |
С3 С4 С5 |
R4 |
|
|
VT |
|
|
С1 |
|
С2 |
VD |
R5 |
R2 |
|
|||
|
|
R3 |
|
|
Взам.инв.№ Инв.№ дубл. Подп.и дата
R6
Поз. |
Наименование |
Кол. |
|
Примеч. |
обознач. |
|
|||
|
|
|
|
|
|
|
|
|
|
T |
Трасформатор подстраиваемый |
1 |
|
|
|
|
|
|
|
|
с общим магнитодиэлектрическим сердечником |
|
|
|
|
|
|
|
|
|
|
|
|
|
VD |
Стабилитрон Д814Б |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
VT |
Транзистор типа р-п-р КТ 361А |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Конденсаторы ГОСТ 2.728-74 |
|
|
|
|
|
|
|
|
С1, С2, С5 |
Постоянной ёмкости |
3 |
|
|
|
|
|
|
|
С3 |
Переменной ёмкости КПВ-50-4/50 пФ 300В |
1 |
|
|
|
|
|
|
|
С4 |
Подстроечный КПЧ-3А-8пф-10в |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Резисторы ГОСТ 2.728-74 |
|
|
|
|
|
|
|
|
R1 |
МЛТ-0,25-100к±5% |
1 |
|
|
|
|
|
|
|
R2, R4 |
ОМЛТ-0.25-100к±10% |
2 |
|
|
|
|
|
|
|
R3 |
ОМЛТ-1-630±10% |
1 |
|
|
|
|
|
|
|
R5 |
МЛТ-0,5-51к±5% |
1 |
|
|
|
|
|
|
|
R6 |
МЛТ-2-910±5% |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Инв.№ подл. Подп.и дата
|
|
|
ИиКГ 02.02.10 Э3 |
|
||
Изм.Лист |
№ докум. |
Подп. Дата Схема электрическая |
Лит. |
Масса |
Масштаб |
|
Разраб. |
Улендеев |
29.02 |
Принципиальная |
У |
|
|
Пров. |
Борисова |
29.02 |
Листов 1 |
|||
Т.контр. |
|
|
|
Лист |
||
Н.контр. |
|
|
|
БИК 2309 |
||
|
|
|
|
|
|
|
Утв. |
|
|
Копировал |
Формат |
A3 |
|
|
|
|
||||
