Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Факультет "Радио и телевидение"

Кафедра "Радиооборудование и схемотехника"

ОТЧЁТ

по дисциплине "Основы работы с измерительной техникой"

на тему:

"Основы работы со стрелочным и цифровыми вольтметрами"

Выполнил:

Студенты гр. БИК2309 ___________________

____________________

Проверил:

инженер учебных лаб. каф. РОС _____________________А.Э. Микенин

Москва 2024

ВВЕДЕНИЕ

В современной электронике вольтметр является важной его частью. Он предназначен для измерения электрического напряжения на полюсах источника тока или на каком-нибудь участке электрической цепи.

Изучение вольтметра позволит студентам улучшить свои навыки работы с современным оборудованием, а также познакомит их с новыми возможностями и технологиями, применяемыми в области измерений и анализа сигналов.

Цель работы: ознакомление с принципом работы стрелочного и цифрового вольтметров.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 2

СОДЕРЖАНИЕ 3

Получить сигнал с рассчитанными параметрами 5

ЗАКЛЮЧЕНИЕ 23

  1. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ

В данном разделе представлен порядок действий для подготовки устройств к работе. Для подготовки устройств к работе, следует выполнить следующие действия:

  1. Подключите сигнальный провод с разъемом BNC к выходу СН1-Output генератора RIGOL DG4062.

  2. Подключите другой конец сигнального провода с разъемом BNC к разветвителю.

  3. К другому концу разветвителя подключите провод, на одном конце которого разъем BNC, а на другом – красный и черный штырьки

  4. Красный и черный штырьки провода вставьте во входы VΩmA (красный) и COM (черный) мультиметра Victor 81D.

  5. Включить генератор RIGOL DG4062 и вольтметр В3-38. Мультиметру Victor 81D основной переключатель перевести в положение «V», после чего кнопкой Select перевести его в режим АС.

  1. НАСТРОЙКА СИНУСОИДАЛЬНОГО СИГНАЛА С ЗАДАННЫМИ ПАРАМЕТРАМИ

В данном разделе представлены задания, в ходе которых необходимо было рассчитать параметры синусоидального сигнала и настроить его с заданными параметрами.

Получить сигнал с рассчитанными параметрами

Ниже представлены расчётные параметры для необходимого сигнала.

Частота рассчитывается по формуле (1):

где N – номер бригады, M – номер группы (2301, 2302 и т.д.). Подставим значения и получим (2):

Амплитуда рассчитывается по формуле (3):

где N – количество букв в фамилии любого из обучающихся в бригаде, а M – количество букв в имени. Подставим значения и получим (4):

Фото генератора, мультиметра и милливольтметре с полученным набором параметров представлены на рисунке 1 и 2, 3.

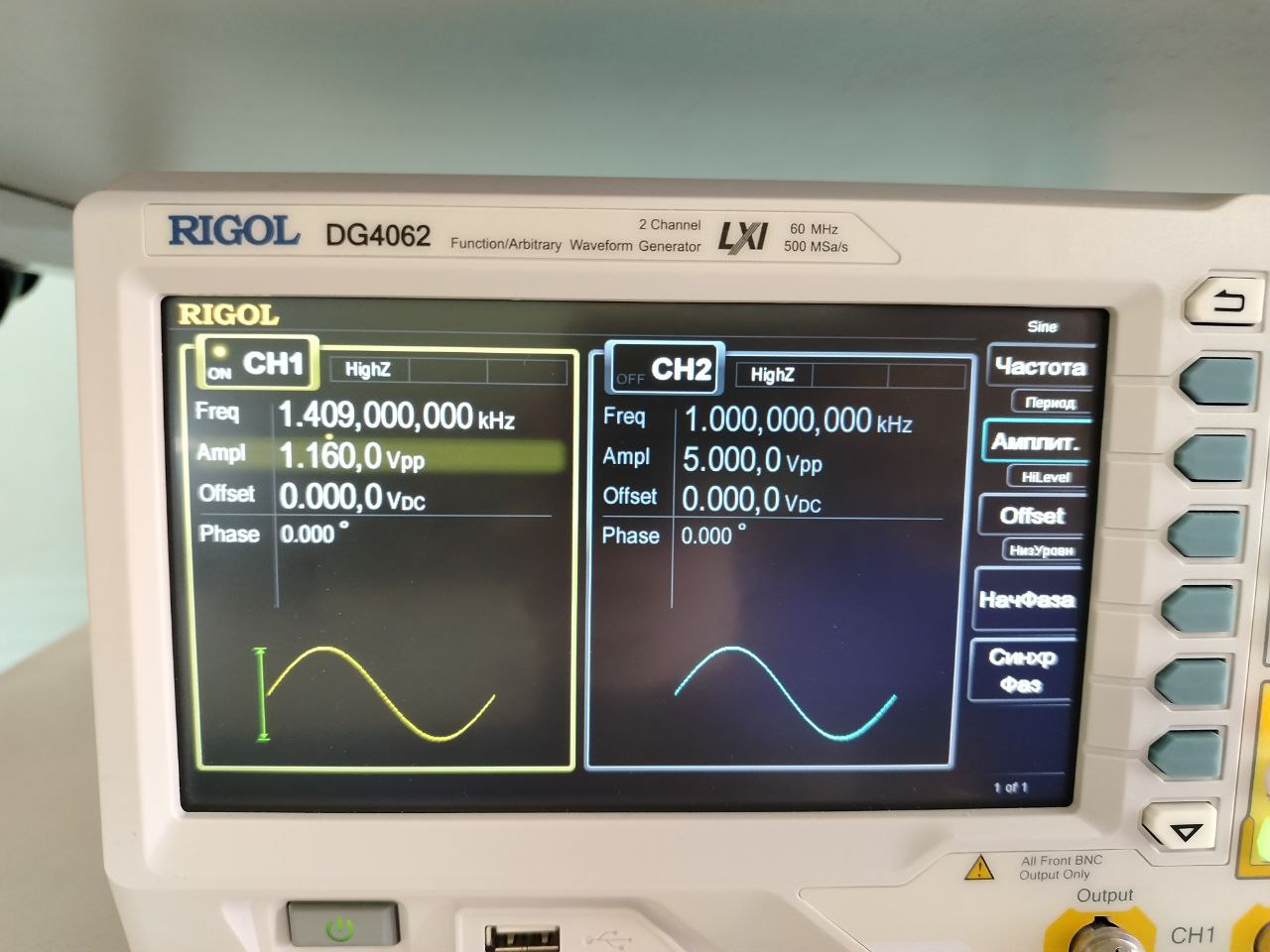

Рисунок 1 – Выставленные параметры на генераторе

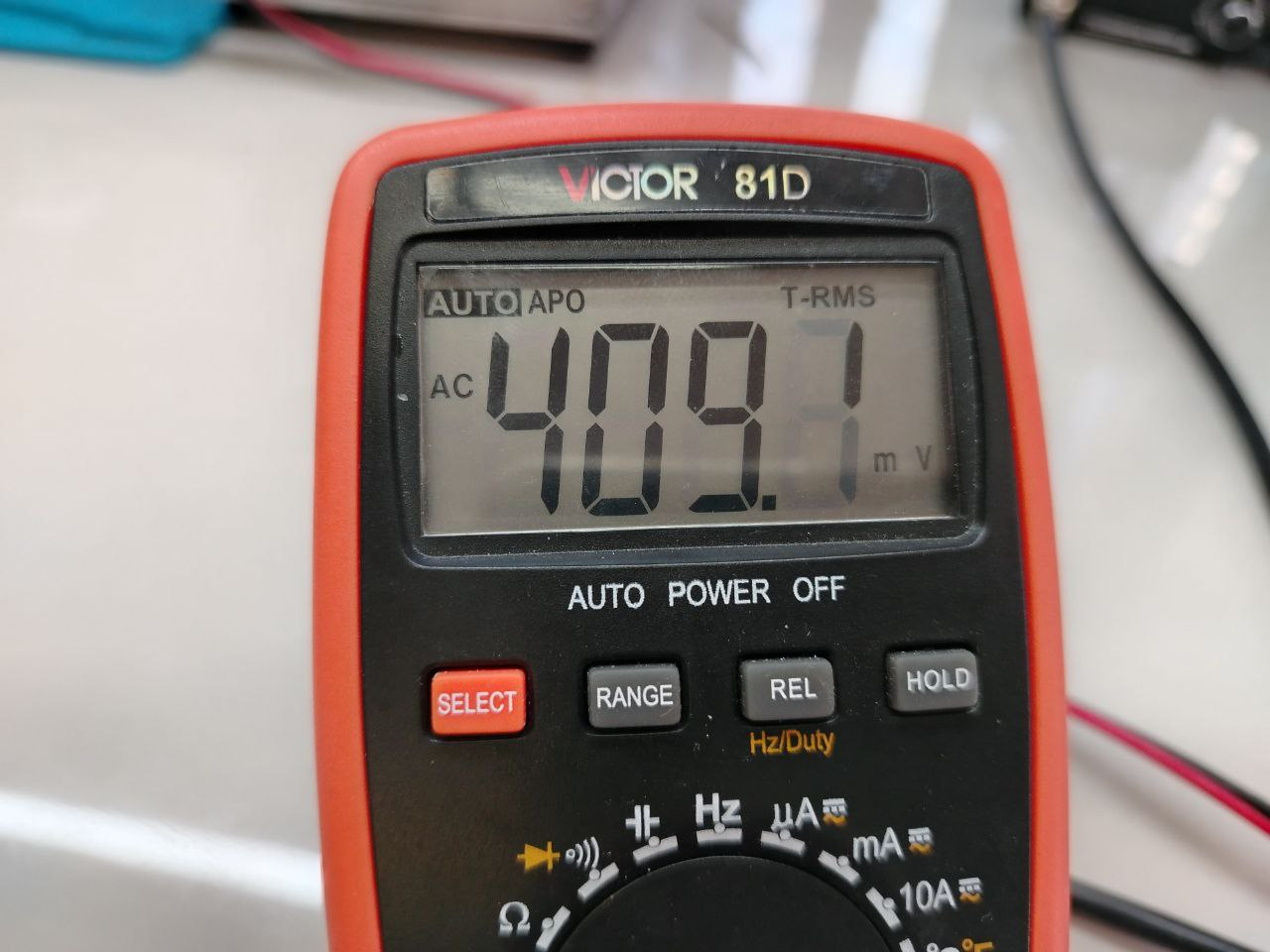

Рисунок 2 – Выставленные параметры на мультиметре

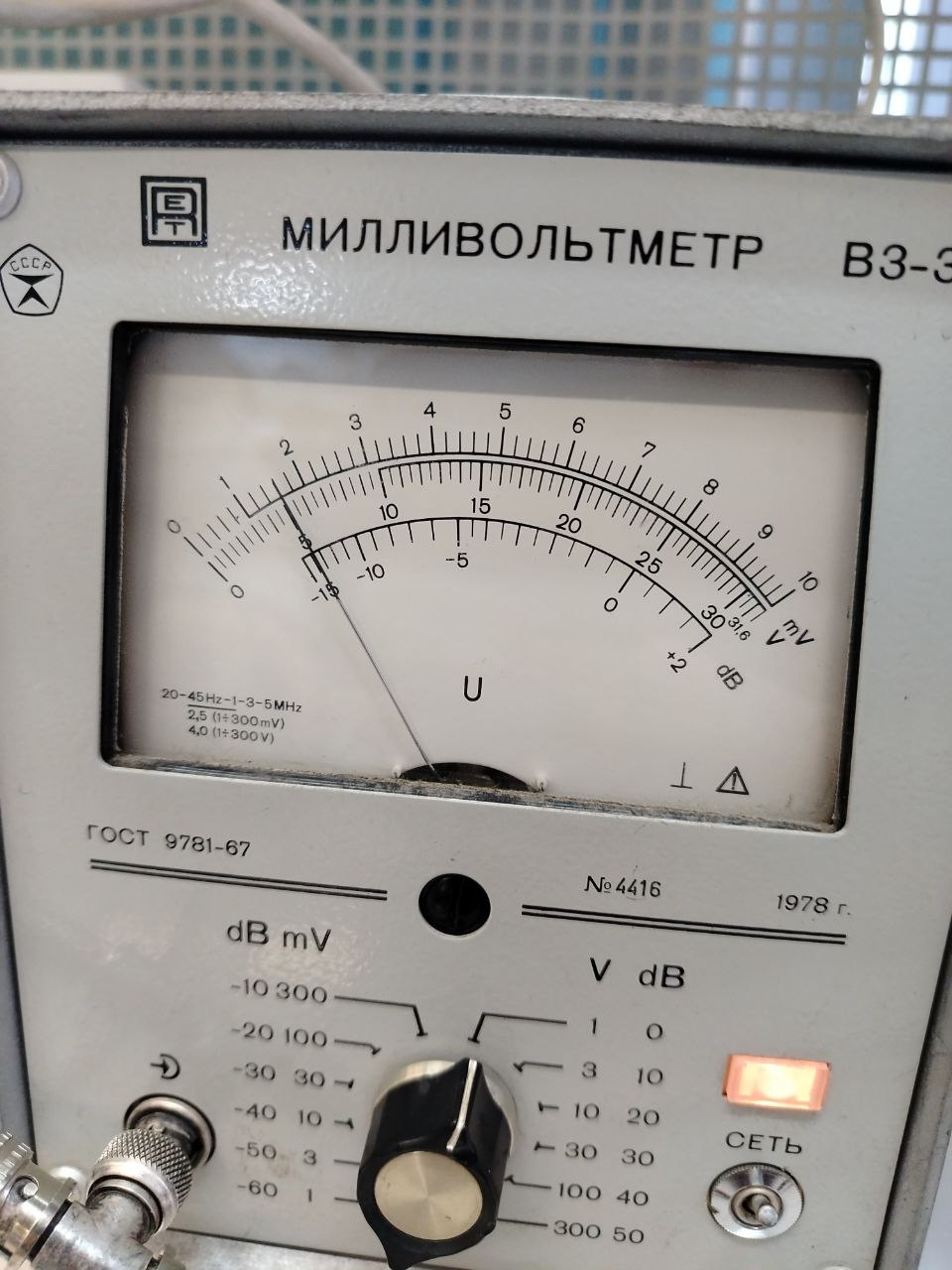

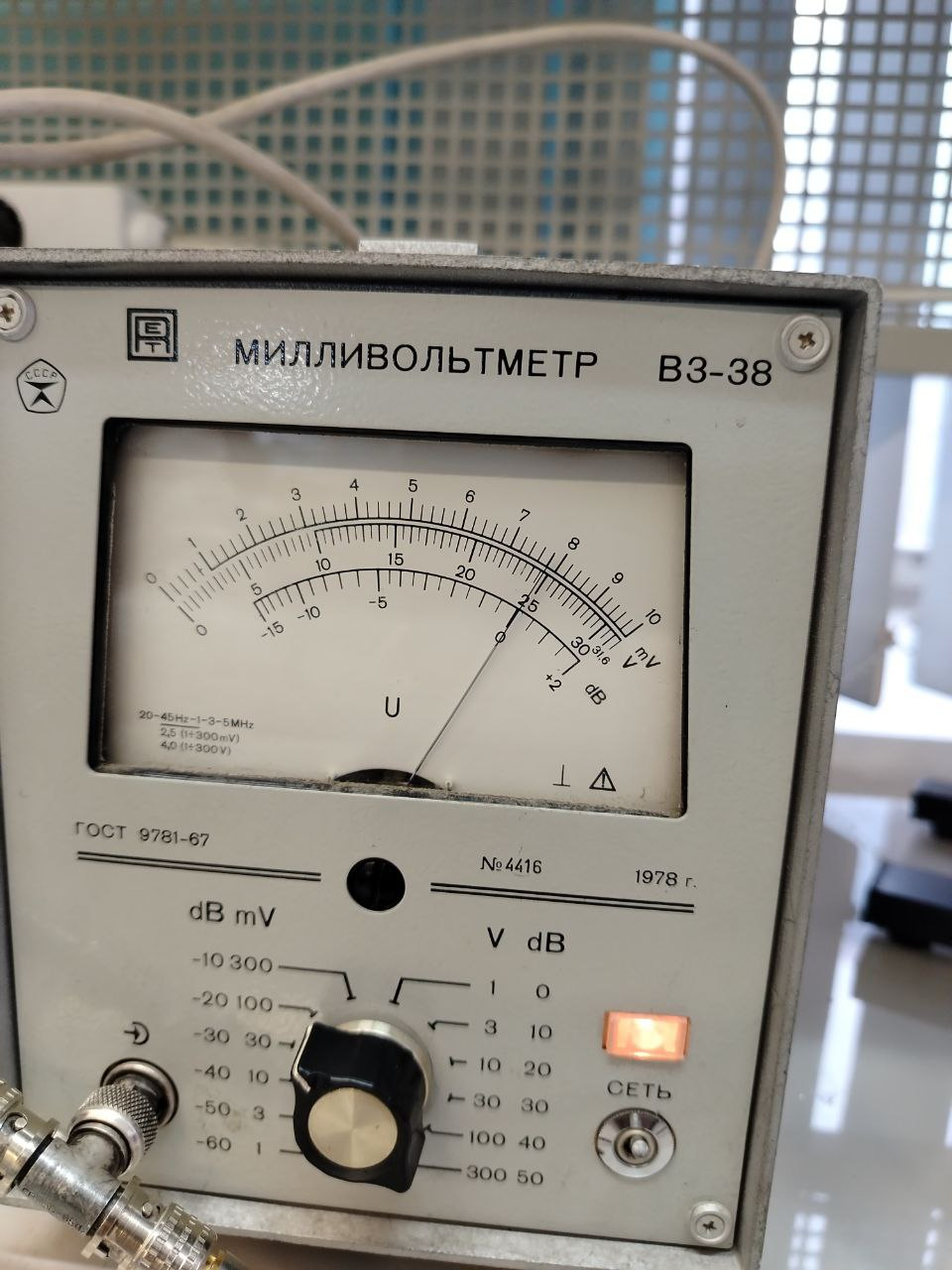

Рисунок 3 - выставленные параметры на милливольтметре

  1. ПРИНЦИП РАБОТЫ С ГЕНЕРАТОРОМ

  1. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА ДРУГИХ ДИАПАЗОНАХ

В данном разделе представлена амплитуда напряжения увеличенная и уменьшенная в 2, 5 и 10 раз.

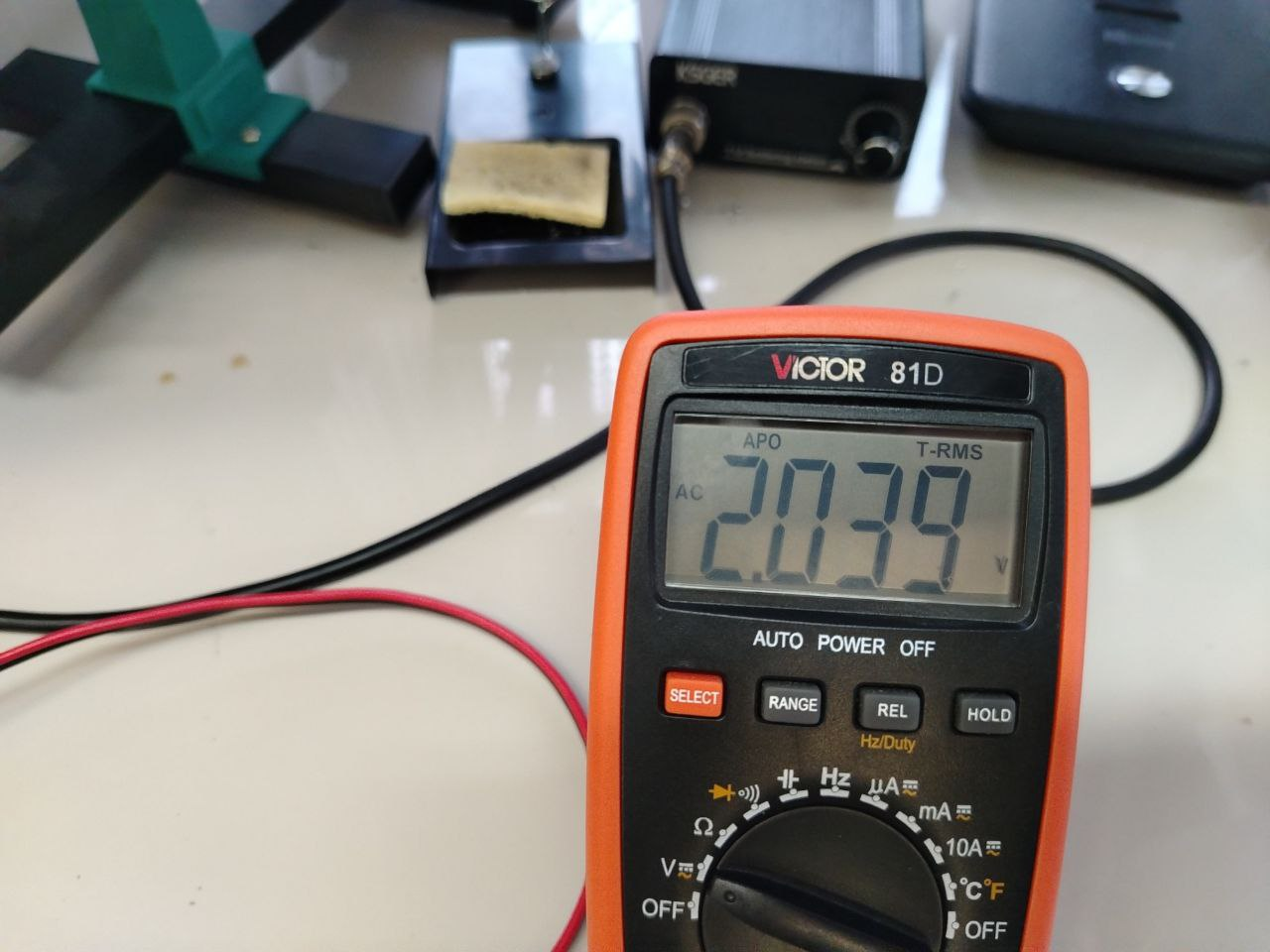

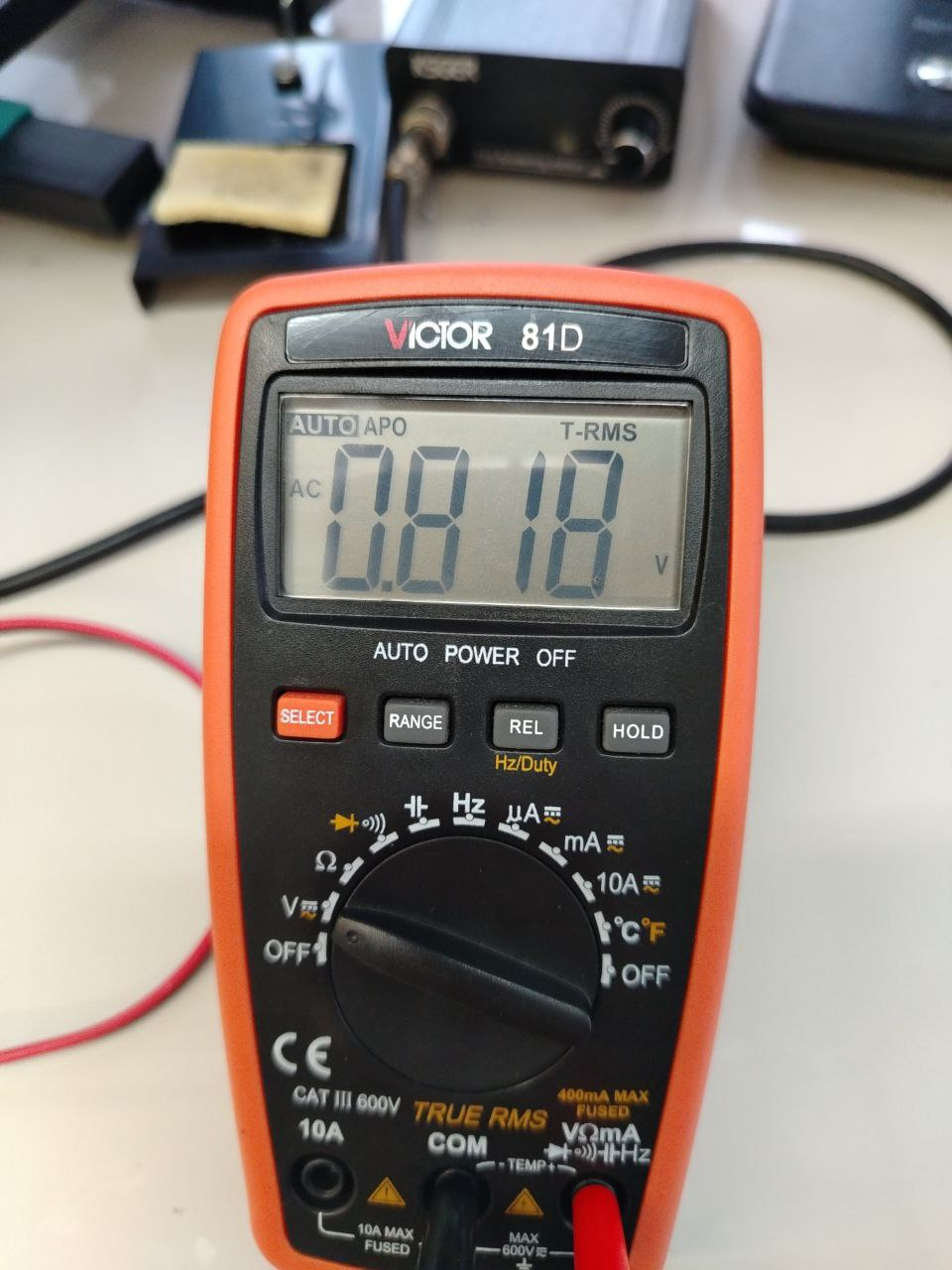

Рисунок 4 – амплитуда напряжения, увеличенная в 2 раза на мультиметре

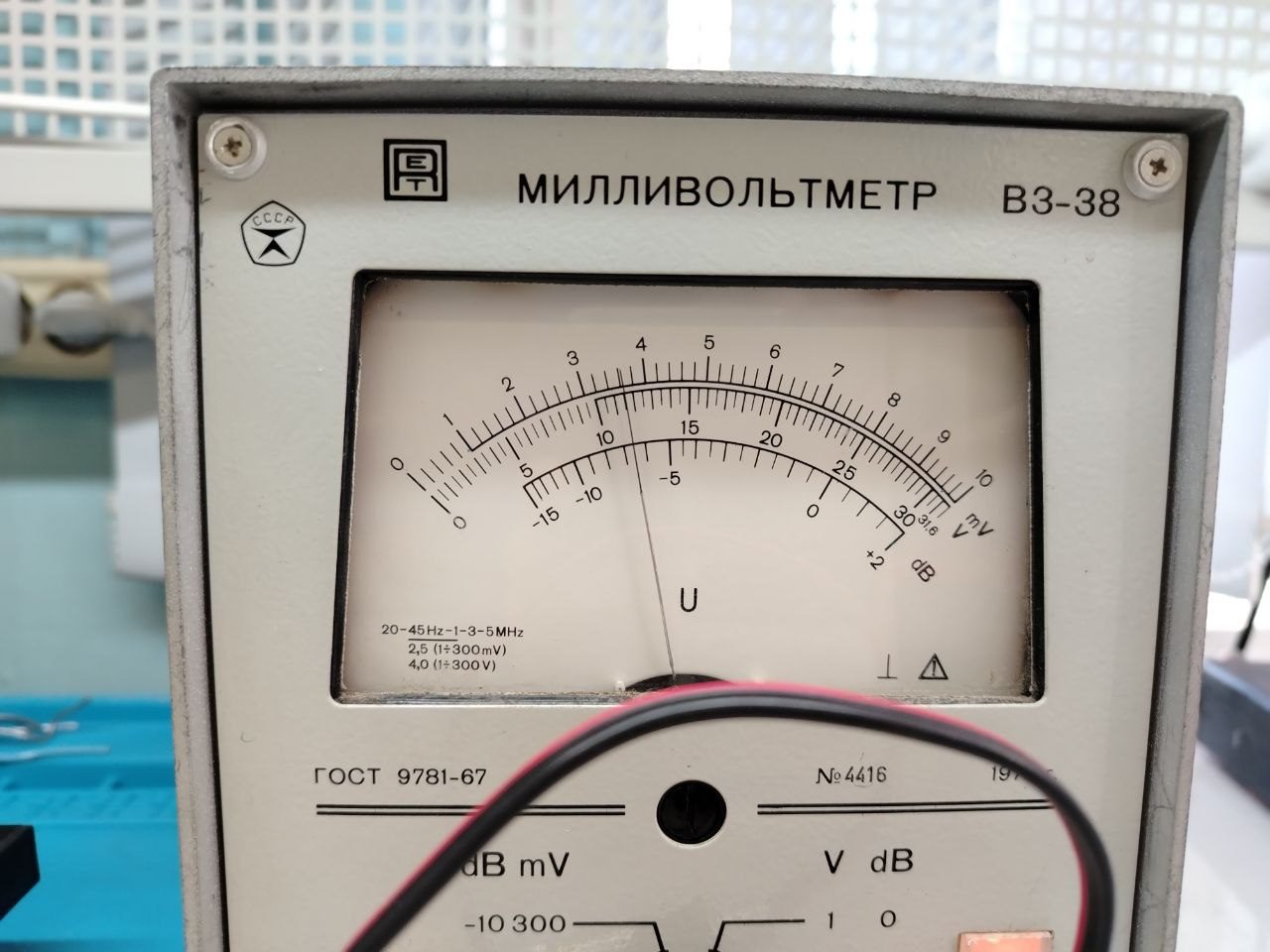

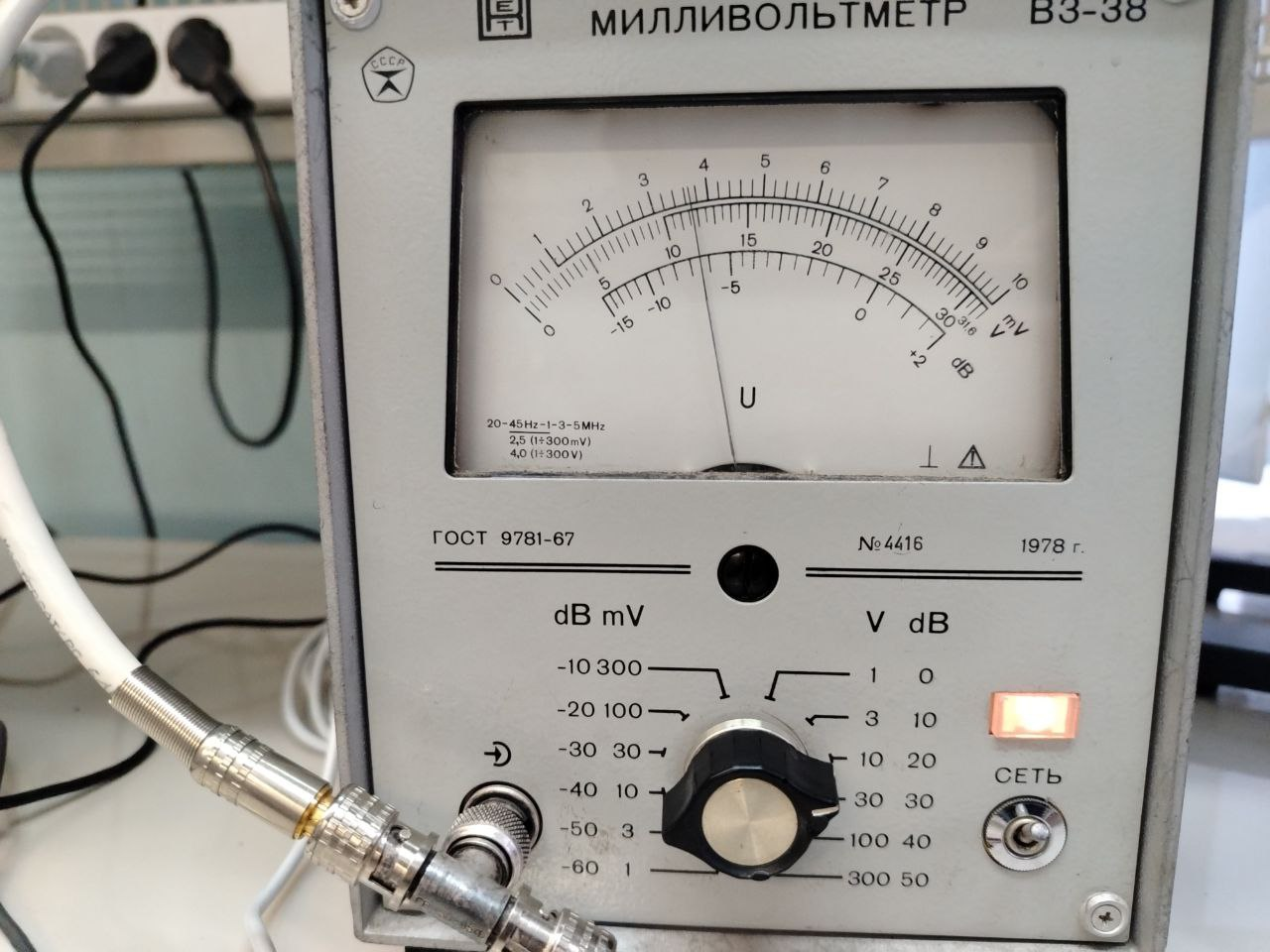

Рисунок 5 – амплитуда напряжения, увеличенная в 2 раза на милливольтметре

Рисунок 6 – амплитуда напряжения, увеличенная в 5 раз на мультиметре

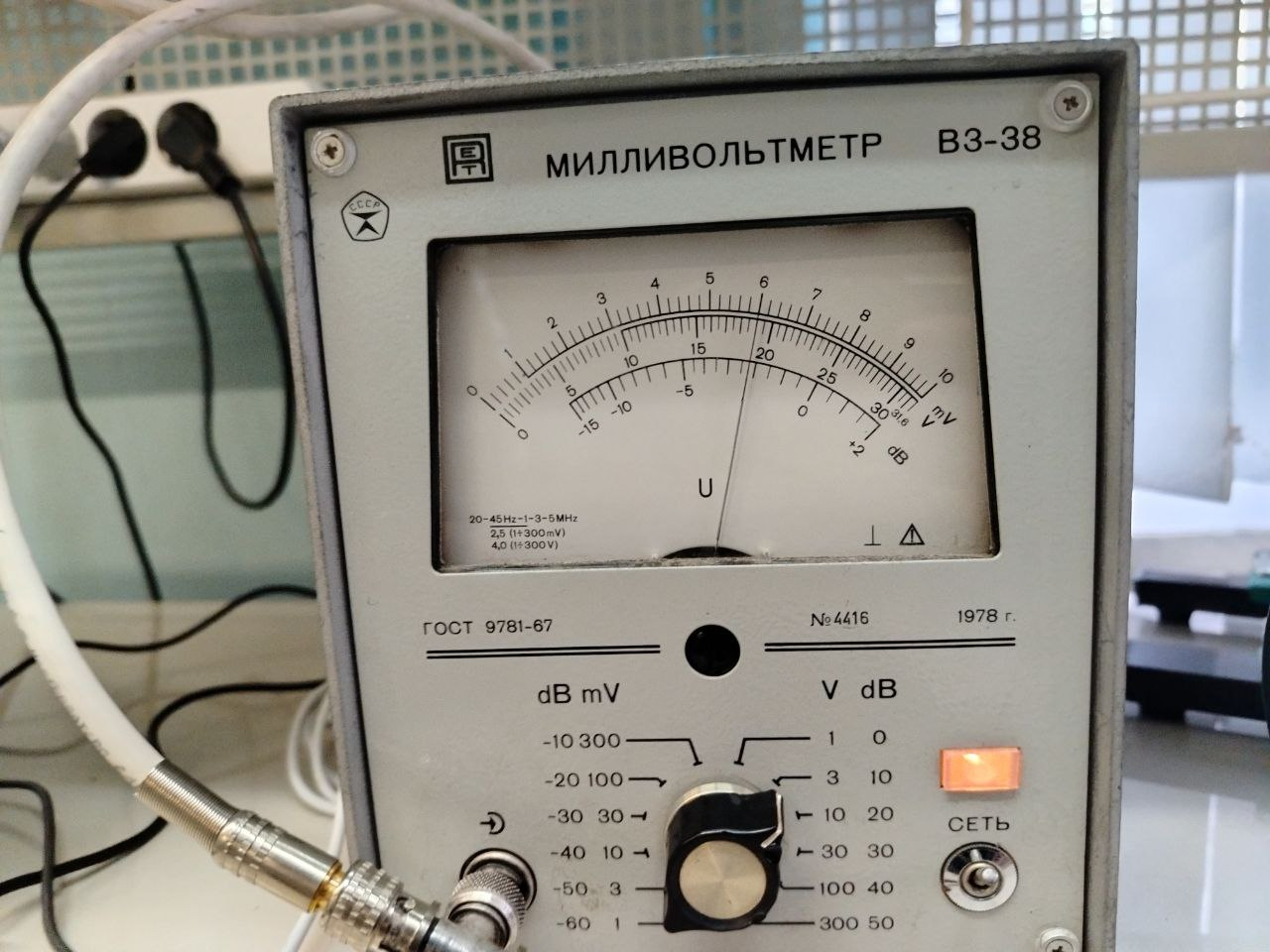

Рисунок 7 – амплитуда напряжения, увеличенная в 5 раз на милливольтметре

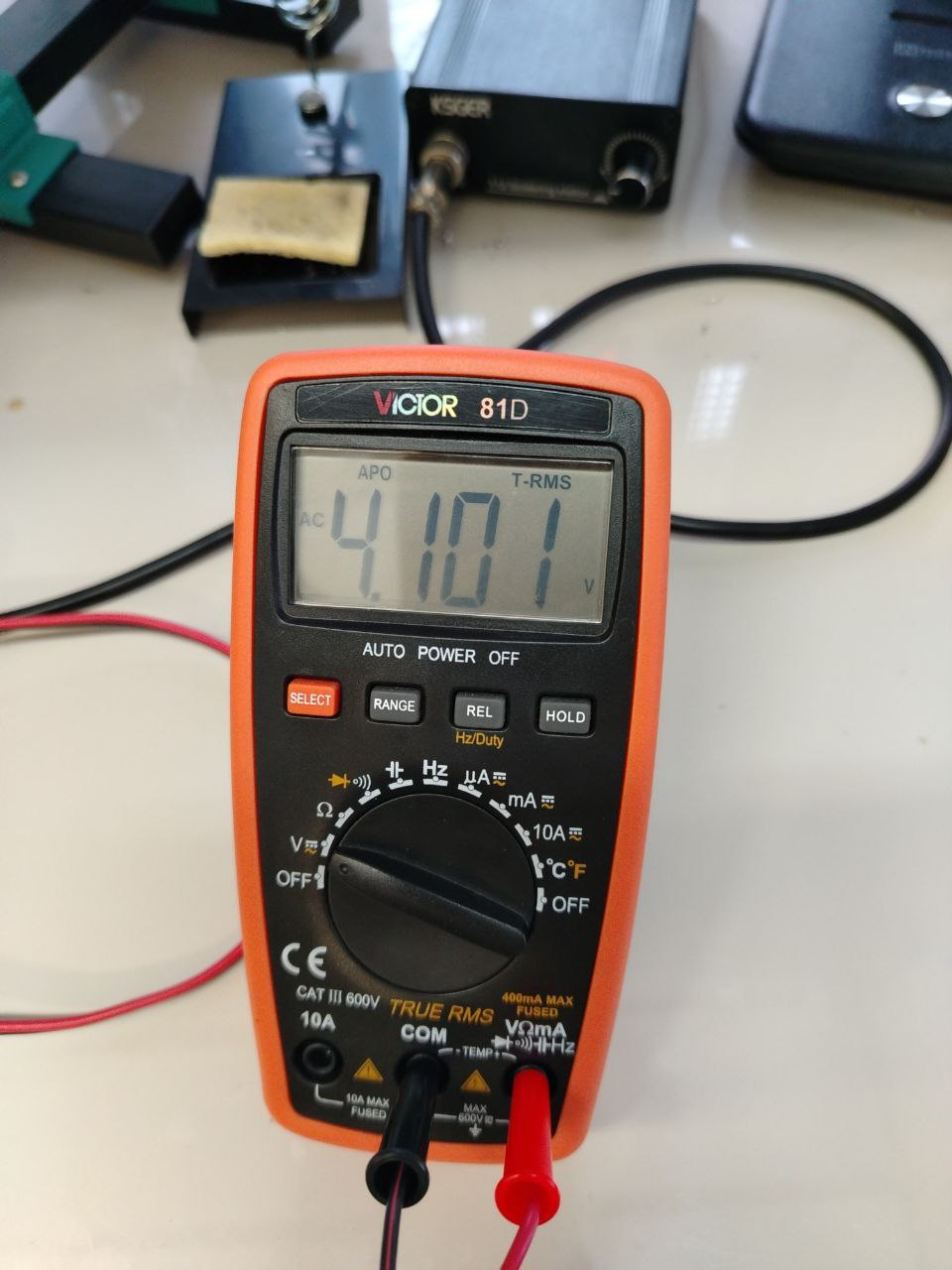

Рисунок 8 – амплитуда напряжения, увеличенная в 10 раз на мультиметре

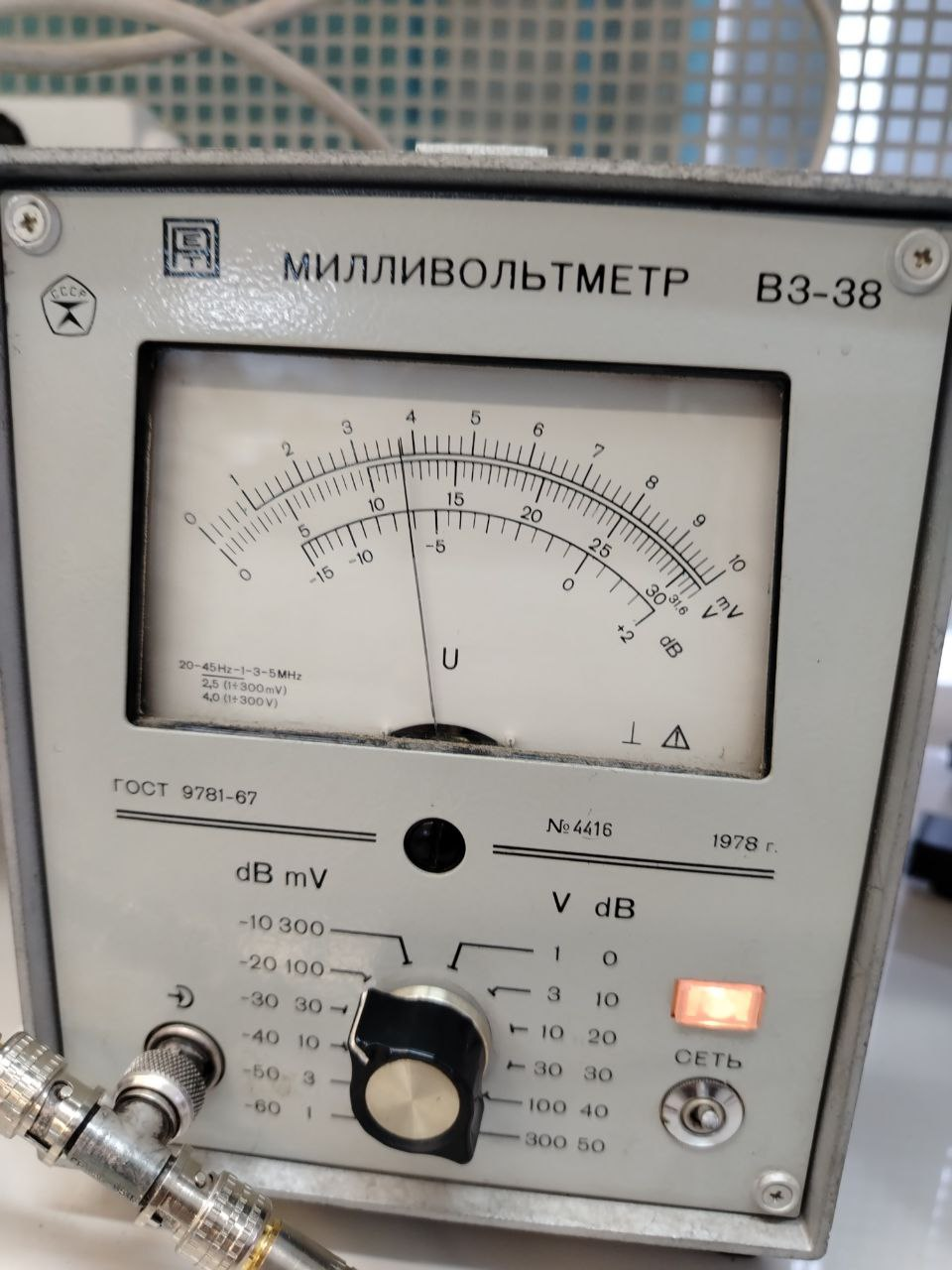

Рисунок 9 – амплитуда напряжения, увеличенная в 10 раз на милливольтметре

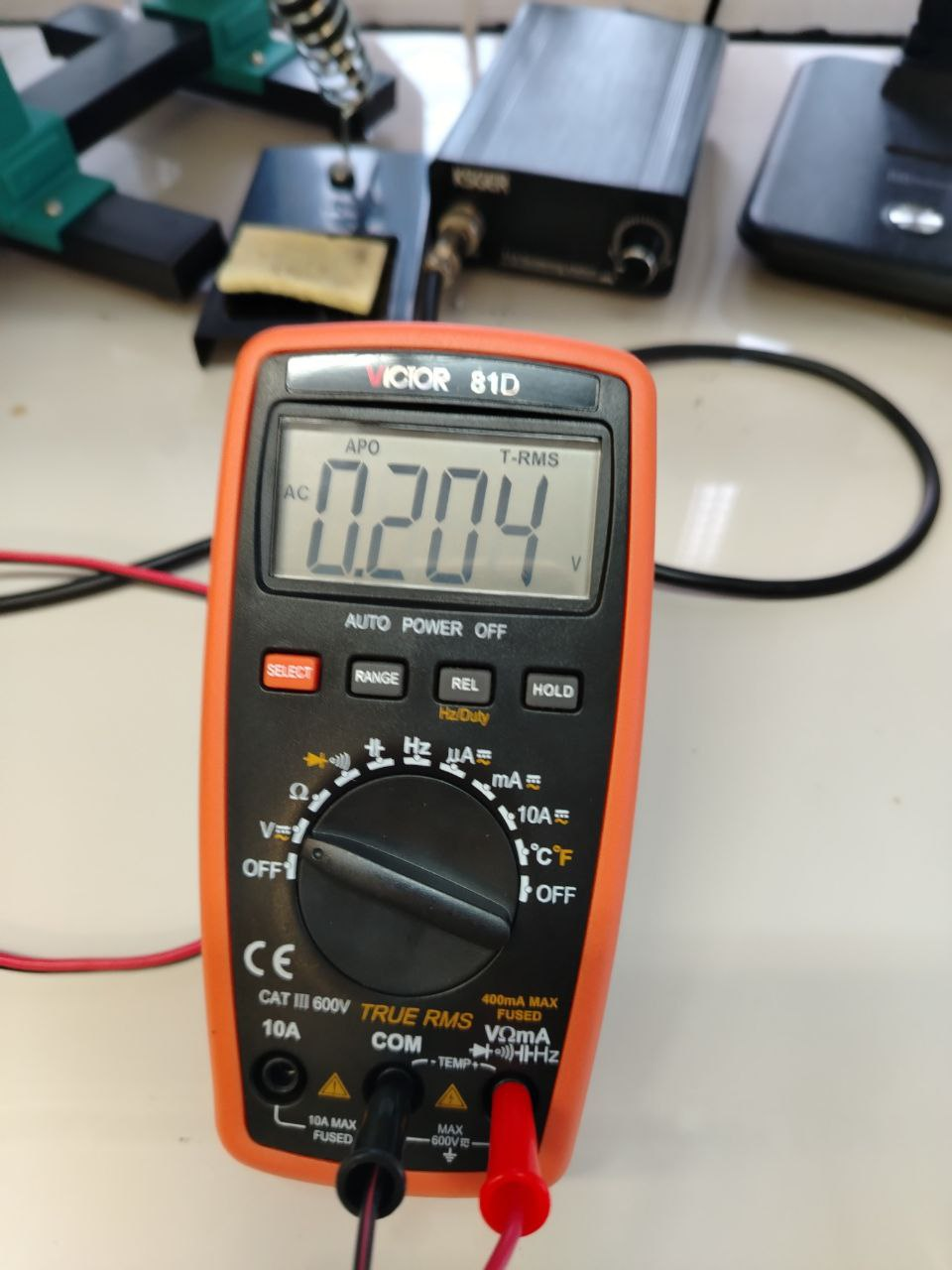

Рисунок 10 – амплитуда напряжения, уменьшенная в 2 раза на мультиметре

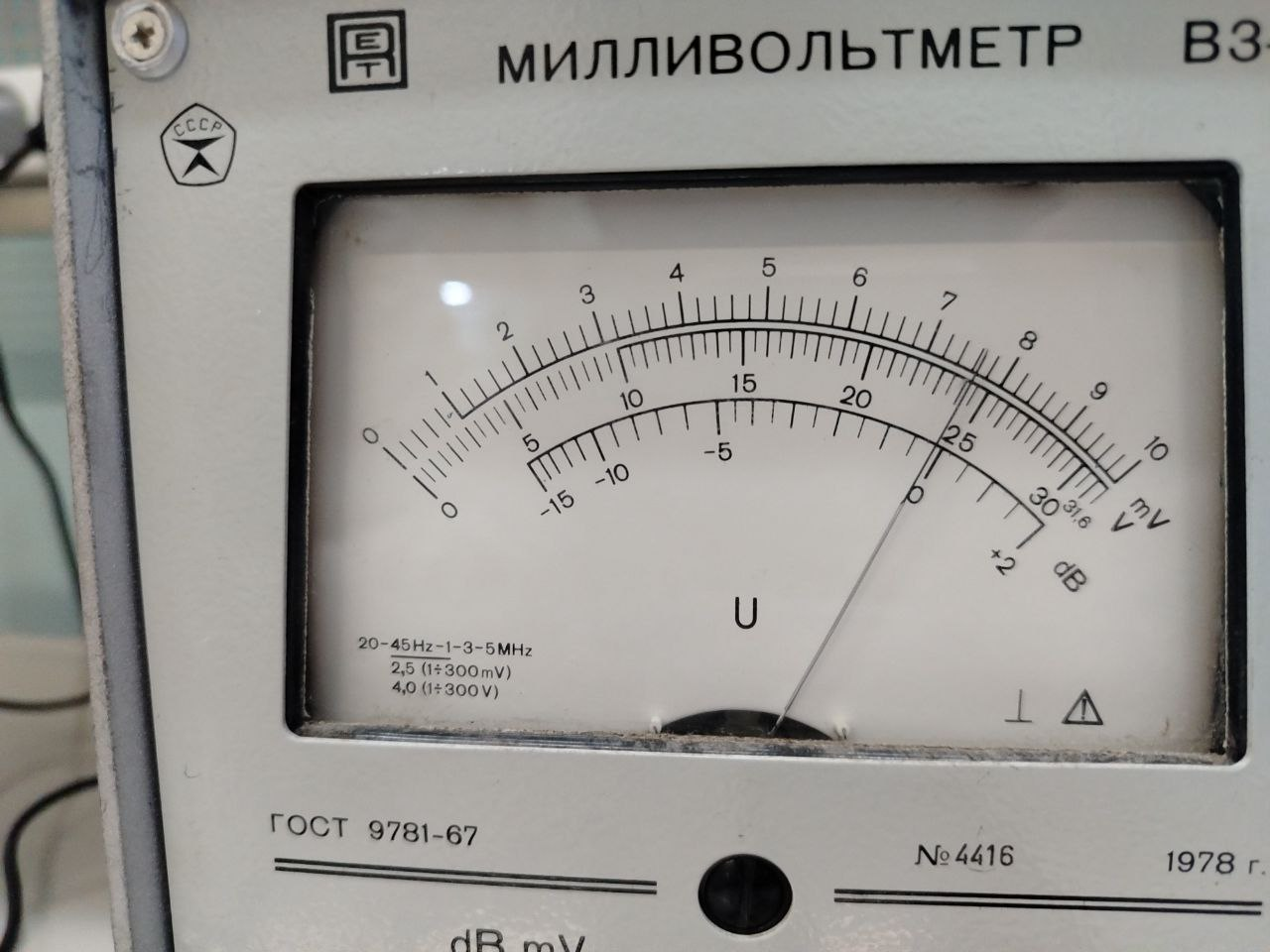

Рисунок 11 – амплитуда напряжения, уменьшенная в 2 раза на милливольтметре

Рисунок 12 - амплитуда напряжения, уменьшенная в 5 раз на мультиметре

Рисунок 13 - амплитуда напряжения, уменьшенная в 5 раз на милливольтметре

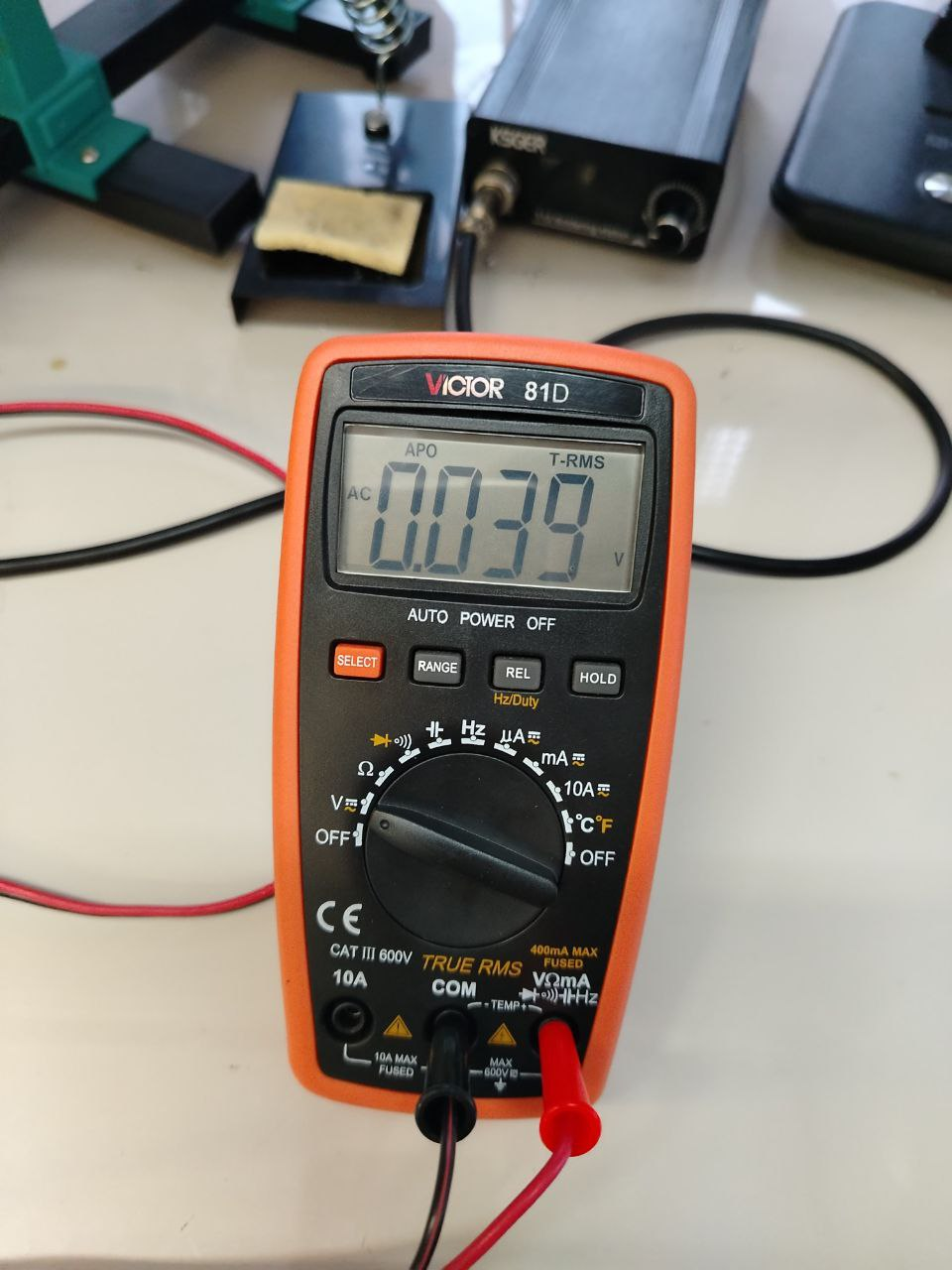

Рисунок 14 - амплитуда напряжения, уменьшенная в 10 раз на мультиметре

Рисунок 15 - амплитуда напряжения, уменьшенная в 10 раз на милливольтметре

  1. ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

При сигнале sine(синусоидальном), дефолтное напряжение

При сигнале square(прямоугольном) дефолтное напряжение

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0.41 В

0.36 В

0.3 В

0.409 В

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0.58 В

0.58 В

0.55 В

0.523 В

При 2,32 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0,82В

0.77 В

0.7 В

0.818 В

При 5,8 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0,82В

0.77 В

0.7 В

0.818 В

При 11,6 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

4,101В

3,7 В

3 В

4,042В

При 0,58 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0,205В

0,18 В

0,19 В

0,204В

При 0,232 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0,082В

0,075 В

0,078 В

0,079В

При 0,116 синусоидальном

Значение на генераторе

Значение на В3-38

Значение на В3-38 в другом диапазоне

Значение на Victor 81D

0,041В

0,039 В

0,035 В

0,039 В

  1. РАБОТА С ДЕЦИБЕЛЬНОЙ ВОЛЬТМЕТРА

  1. ОПРЕДЕЛЕНИЕ ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРОВ

ЗАКЛЮЧЕНИЕ

Мы ознакомились с возможностями стрелочного и цифрового вольтметров.
