ВВЕДЕНИЕ

Лабораторная работа, целью которой является освоение работы с осциллографом и генератором сигналов, представляет собой важный этап в подготовке студентов в области электротехники и электроники. Эти приборы являются основными инструментами для исследования электрических сигналов, их формы, амплитуд, частотных характеристик и других параметров.

В ходе выполнения лабораторной работы мы познакомимся с принципами работы этих приборов, научимся правильно их настраивать и использовать для проведения измерений. Знакомство с осциллографом и генератором сигналов позволит нам не только углубить теоретические знания,

но и приобрести практические навыки, необходимые для успешной работы в сфере электроники. В результате работы мы сможем анализировать полученные данные, интерпретировать результаты и делать выводы, которые помогут в дальнейших исследованиях и проектировании электрических устройств.

Цель работы: ознакомление с возможностями цифрового генератора

RIGOL DG4062 и осциллографа RIGOL DS1202. Получение навыков работы с современным цифровым генератором и осциллографом.





СОДЕРЖАНИЕ



1

ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ....................................................

3

2

НАСТРОЙКА СИНУСОИДАЛЬНОГО СИГНАЛА С ЗАДАННЫМИ



ПАРАМЕТРАМИ ................................................................................................

4



2.1

Получить сигнал с рассчитанными параметрами.......................

4



2.2

Получить сигнал с рассчитанными параметрами.......................

6

3

ИССЛЕДОВАНИЕ ФОРМ ГЕНЕРИРУЕМЫХ СИГНАЛОВ ........................

7



3.1

Прямоугольный сигнал .................................................................

7



3.2

Треугольный сигнал ......................................................................

8



3.3

Сигнал импульсной формы.........................................................

11



3.4

Сигнал шумоподобной формы ...................................................

12



3.5

Сигналы произвольной формы...................................................

13



3.6

Сигнал с гармоническим искажением .......................................

16

4

ИССЛЕДОВАНИЕ СПОСОБОВ МОДУЛЯЦИИ СИГНАЛА .....................

17

5

ПРИМЕНЕНИЕ ВТОРОГО КАНАЛА ГЕНЕРАТОРА .................................

19

ЗАКЛЮЧЕНИЕ .....................................................................................................

20

2

1 ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ

В данном разделе представлен порядок действий для подготовки устройств к работе. Для подготовки устройств к работе, следует выполнить следующие действия:

1) Подключить сигнальный провод с разъемом BNC к выходу СН1-

Output генератора RIGOL DG4062.

2)Подключить другой конец сигнального провода с разъемом BNC к

входу осциллографа RIGOL DS1202, обозначенному как СН1.

3)Включить генератор и осциллограф кнопками питания,

расположенными на устройствах слева внизу. Дождаться, пока оба устройства загрузятся.

4) Подать сигнал на выход канала СН1 генератора, нажав кнопку

Output1 и убедившись, что она загорелась зеленым.

5) На осциллографе найти и нажать кнопку Auto. Убедиться, что на осциллографе появился сигнал синусоидальной формы.

3

2 НАСТРОЙКА СИНУСОИДАЛЬНОГО СИГНАЛА С ЗАДАННЫМИ ПАРАМЕТРАМИ

В данном разделе представлены задания, в ходе которых необходимо было рассчитать параметры синусоидального сигнала и настроить его с заданными параметрами.

2.1Получить сигнал с рассчитанными параметрами

Ниже представлены расчётные параметры для необходимого сигна. Частота рассчитывается по формуле (1):

1,38 + 0,004 кГц

(1)

где N – номер бригады, M – номер группы (2301, 2302 и т.д.). Подставим значения и получим (2):

1,38 1 + 0,004 2309 = 10,616 кГц

(2)

Амплитуда рассчитывается по формуле (3):

0,43 + 0,15 Вольт

(3)

где N – количество букв в фамилии любого из обучающихся в бригаде, а M – количество букв в имени. Подставим значения и получим (4):

0,43 7 + 0,15 7 = 4,06 Вольт

(4)

Постоянная составляющая рассчитывается по формуле (5):

0.07 (10 + ) Вольт

(5)

где N – суммарное количество букв в фамилиях всех обучающихся в бригаде. Подставим значения и получим (6):

0,07 (10 + (8 + 8 + 7)) = 2,31 Вольт

(6)

Начальная фаза рассчитывается по формуле (7):

4 (10 + ) градусов

(7)

4

где N – суммарное количество букв в именах всех обучающихся в бригаде. Подставим значения и получим (8):

4 (10 + (5 + 5 + 7)) = 108 градусов

(8)

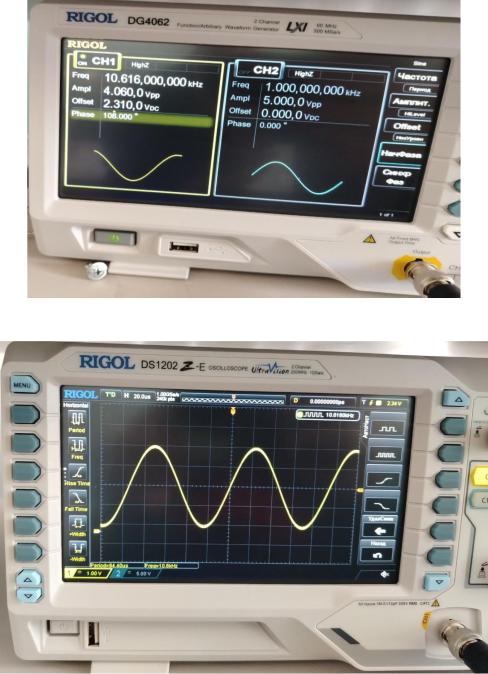

Фото генератора и осциллографа с полученным набором параметров

представлены на рисунке 1 и 2.

Рисунок 1 – Выставленные параметры на генераторе

Рисунок 2 – Выставленные параметры на осциллографе

5

2.2Получить сигнал с рассчитанными параметрами

Необходимо получить сигнал со следующими параметрами:

Период сигнала

Высокий уровень

Низкий уровень

Период сигнала рассчитывается по формуле (9):

1 + 0,23 ( + ) мс

(9)

где N – номер бригады, М – номер группы (от 1 до 9, для группы БИК2305, к примеру, это число 5). Подставим значения и получим (10):

1 + 0,23 (1 + 9) = 3,3 мс

(10)

Высокий уровень (HighL) рассчитывается по формуле (11):

0.5 + 0.777 + 0.333 Вольт

(11)

где N – количество букв в фамилии любого из обучающихся в бригаде, а M – количество букв в имени. Подставим значения и получим (12):

0,5 + 0,777 8 + 0,333 5 = 8,381 Вольт

(12)

Низкий уровень (LowL) рассчитывается по формуле (13):

0 – 0,333 – 0,777

(13)

где M и N рассчитываются точно также, как и для высокого уровня. Подставим значения и получим (14):

0 − 0,333 8 − 0,777 5 = −6,549

(14)

6

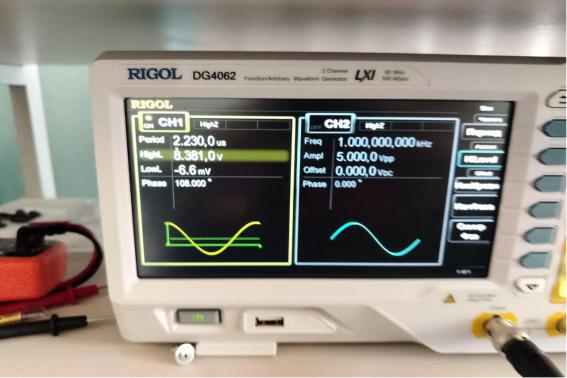

Рисунок 3 – Выставленные параметры на генераторе

3 ИССЛЕДОВАНИЕ ФОРМ ГЕНЕРИРУЕМЫХ СИГНАЛОВ

В данном разделе мы исследуем формы генерирующих сигналов.

3.1Прямоугольный сигнал

Duty рассчитывается по формуле (15):

(20 + 3 + 1)%

(15)

где N – количество букв в фамилии любого из обучающихся в бригаде, а M – количество букв в имени. Подставим значения и получим (16):

(20 + 8 3 + 5 1)% = 49%

(16)

7

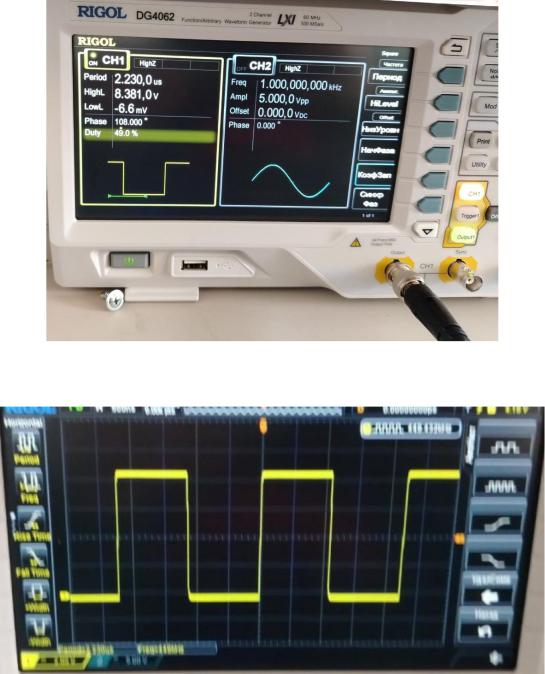

Рисунок 4 – Выставленные параметры на генераторе для прямоугольного сигнала

Рисунок 5 – Осциллограмма прямоугольного сигнала

3.2Треугольный сигнал

Ниже представлены рисунки треугольного сигнала при изменении

параметра симметрии.

8

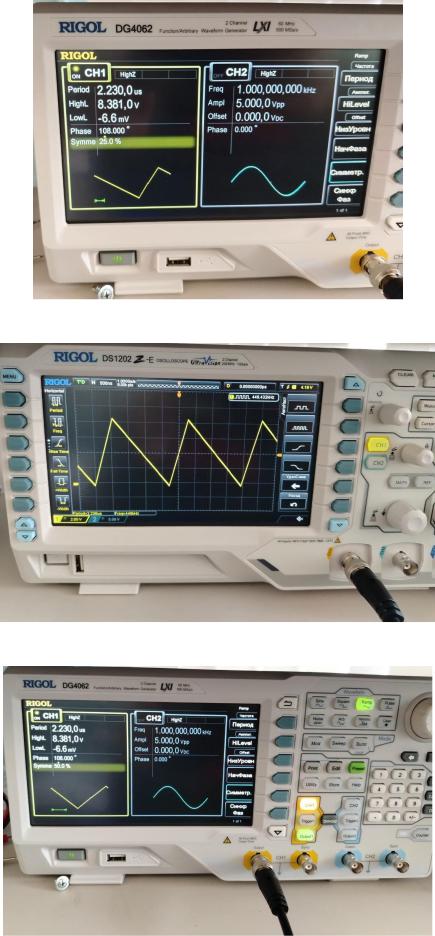

Рисунок 6 – Выставленные параметры на генераторе

Рисунок 7 – Осциллограмма треугольного сигнала

Рисунок 8 – Выставленные параметры на генераторе

9
