Лабораторная работа №7 / Подготовка Лаба 7

Ключи на одинаковых МДП транзисторах

среднее время переключения t

Энергопотребление ключей оценивается средней потребляемой мощностью Р:

Pt ––средняя энергия переключения.

f_C –– тактовая частота

m –– количество ключей m

рассеиваемая мощность:

ЦИС на МДП транзисторах с одинаковым типом канала

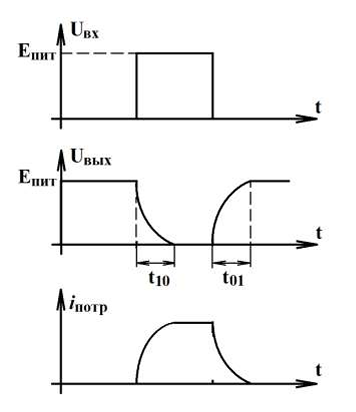

временные диаграммы рассматриваемого ключа в предположении, что на его вход подаётся отпирающий прямоугольный импульс.

Схема ключа на комплементарных МДП транзисторах (КМДП ключ)

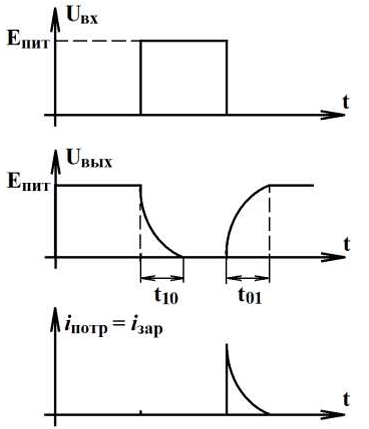

Временные диаграммы КМДП ключа при подаче на вход одиночного прямоугольного импульса.
