Лабораторная работа №5 / подготовка
.docxБиполярный транзистор

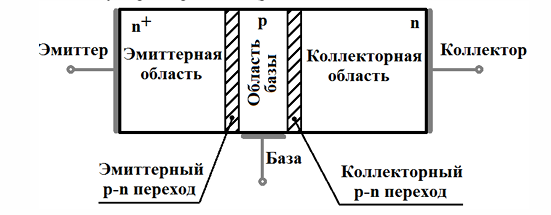

Здесь изображён БТ со структурой [2] n+–р–n, хотя возможна, но менее распространена p+–n–p структура.
n+ – эмиттер (область, “испускающая”
носители); р – база и n – коллектор
(область собирающая носители)
Важнейшими особенностями конструкции являются:
1) малая толщина базы, не более 0,5 мкм;
2) малая концентрация примеси в базе, порядка 1016 см-3;
3) большая концентрация примеси в эмиттере, до 1020 см-3.
режимы БТ:
1) ЭП открыт, КП закрыт – активный.
2) ЭП закрыт, КП закрыт – режим отсечки.
3) ЭП открыт, КП открыт – режим насыщения.
4) ЭП закрыт, КП открыт – инверсный режим.

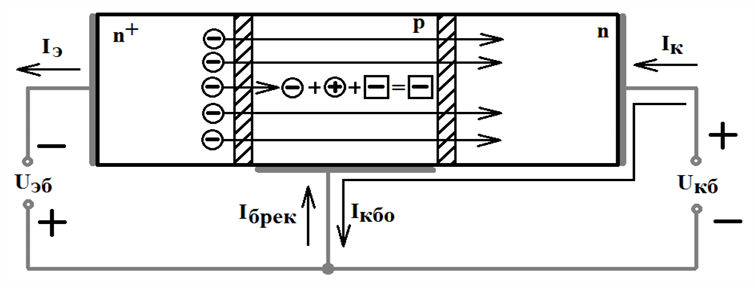

Биполярный транзистор в схеме с общей базой:
Инжекция – диффузионный ток свободных электронов в базу из эмиттерного перехода
Коэфициент инжекции:
Экстракция – когда неосновные носители извлекаются из база в коллектор
Основные уравнения БТ в схеме с общей базой:
Важнейший параметр БТ – α, коэффициент передачи эмиттерного тока транзистора в схеме включения с общей базой

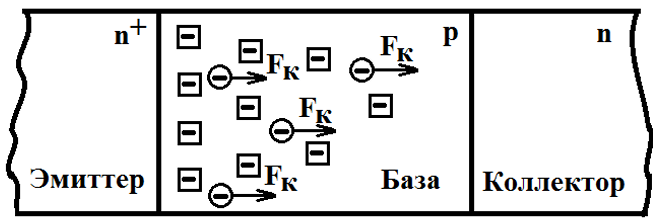

Дрейфовый биполярный транзистор

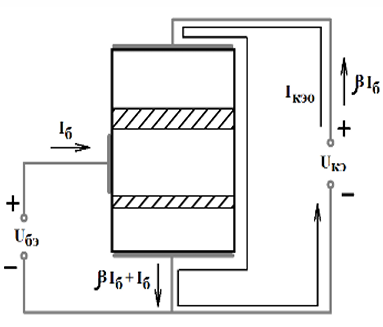

Биполярный транзистор в схеме с общим эмиттером
основные уравнения схемы с общим эмиттером:
Связь β и α

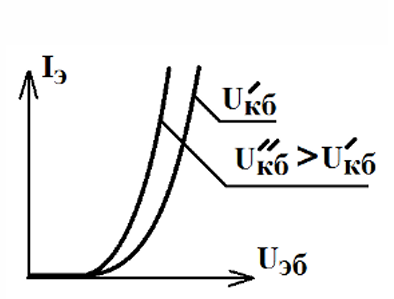

Входные характеристики (ВАХ эмиттерного перехода) БТ в схеме с общей базой |

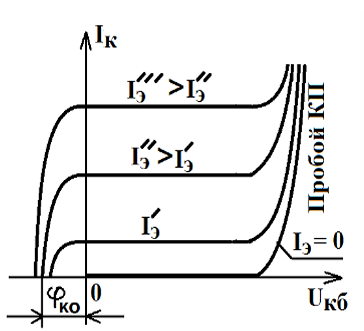

Выходные характеристики (ВАХ коллекторного перехода) БТ в схеме с общей базой |
|
|

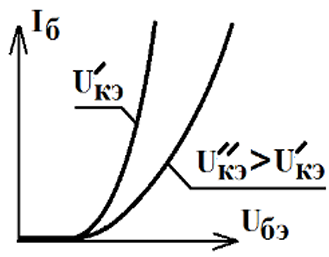

Входные характеристики БТ в схеме с общим эмиттером
|

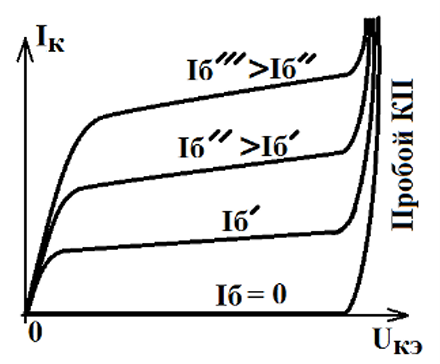

Выходные характеристики БТ в схеме с общим эмиттеромы
|
|
|
