Выполнение работы

В данном разделе представлен порядок выполнения работы.

Исходные данные

Необходимо вести исходные данные согласно заданному преподавателем номеру варианта. В нашем случае данные соответствуют варианту 4.

Таблица 1 – Исходные данные

Параметры № варианта	Толщина диэлектрика, мкм	Концентрация акцепторной примеси N, см-3	Ширина канала W, мкм	Длина канала L, мкм
4	0,035	0,3·1017	0,5	0,75

Рисунок 2 – Исходные данные

Уменьшение порогового значения напряжения

Необходимо самостоятельно изменить исходные данные так, чтобы было достигнуто уменьшение порогового значения напряжения.

Рисунок 3 – Расчёты при изменённой концентрации акцепторной примеси N с целью уменьшения порогового напряжения

По формуле, для уменьшения порогового напряжения необходимо уменьшить концентрацию акцепторной примеси N.

. (1)

Пороговое напряжение уменьшено путём уменьшения концентрации акцепторной примеси N.

Увеличение удельной крутизны

Самостоятельно изменить исходные данные так, чтобы было достигнуто увеличение удельной крутизны.

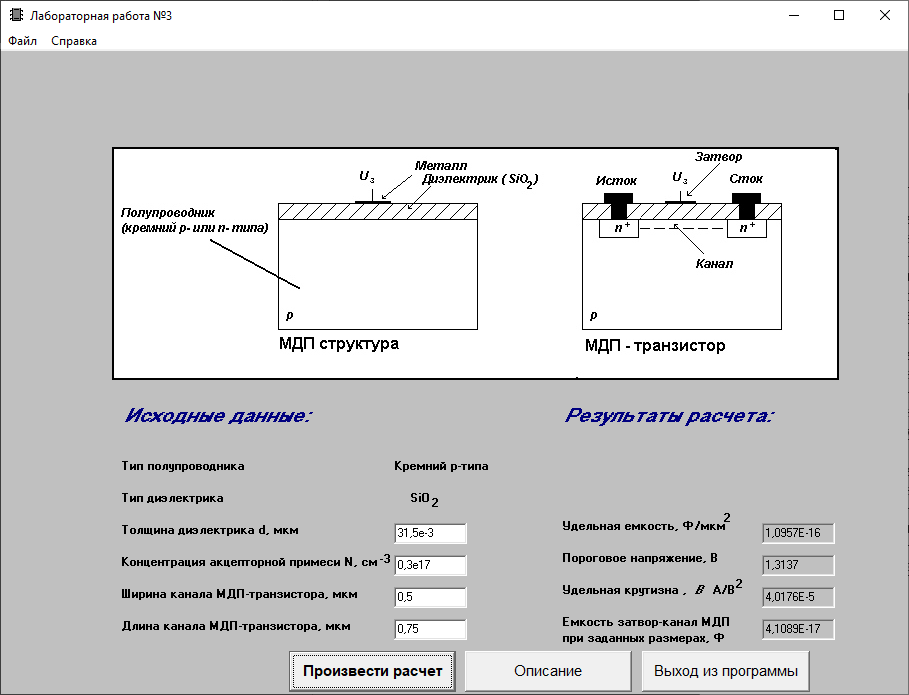

Рисунок 4 – Расчёты при изменённой толщине диэлектрика с целью увеличения удельной крутизны

По формуле, для увеличения удельной крутизны необходимо уменьшить толщину диэлектрика d.

. (2)

Удельная крутизна увеличена путём уменьшения толщины диэлектрика d.

Уменьшение ёмкости затвор-канал мдп - транзистора

Самостоятельно изменить исходные данные так, чтобы было достигнуто уменьшение ёмкости затвор-канал МДП - транзистора.

Рисунок 5 – Расчёты при изменённой ширине канала W с целью уменьшения ёмкости затвор-канала МДП - транзистора

По формуле, для уменьшения ёмкости затвор-канала МДП - транзистора необходимо уменьшить ширину канала МДП - транзистора.

. (3)

Ёмкость затвор-канала МДП – транзистора уменьшена путём уменьшения ширины канала МДП - транзистора.

Результаты расчётов

Таблица 2 – Результаты расчетов

Исходные данные	Измененный параметр	Пороговое напряжение, B	Удельная крутизна, А/В2	Удельная емкость, Ф/мкм2	Емкость затвор-канал, Ф
из табл. 1	–	1,3931	3,6158E-5	9,8614E-17	3,6980E-17
При самостоятельно изменённом параметре с целью уменьшения порогового напряжения	Концентрация акцепторной примеси N, см-3 С 0,3e17 до 0,27e17	1,3524	3,6158E-5	9,8614E-17	3,6980E-17
При самостоятельно изменённом параметре с целью увеличения удельной крутизны	Толщина диэлектрика, мкм C 35e-3 до 31,5e-3	1,3137	4,0176E-5	1,0957E-16	4,1089E-17
При самостоятельно изменённом параметре с целью уменьшения ёмкости затвор-канал	Ширина канала W, мкм С 0,5 до 0,45	1,3931	3,2542E-5	9,8614E-17	3,3282E-17
