5. Методические указания по выполнению работы

1. Два раза щелкнуть на ярлык UA709 на рабочем столе. На экране появится исследуемая схема вида рис. 2. Войти в меню file / save as и к имени файла добавить номер группы. Сохранить файл в папке «студент». Если при выполнении работы будет допущена ошибка, закрыть программу и начать работу заново.

2. Получить и зарисовать передаточную (амплитудно-амплитудную) характеристику Uвых = f (Uвх ), для чего в главном меню выбрать Analysis, DC и в появившемся окне – Run. Руководствуясь рис. 3, определить по характеристике пределы изменения выходного напряжения Uвых макс, Uвых мин, входного напряжения Uвх макс, Uвх мин. Рассчитать протяженность линейного участка выходного напряжения

∆Uвых = Uвых макс − Uвых мин. Во всех случаях направлять курсор на интересующую точку. В появляющемся окошке через запятую будут указаны значения входного и выходного напряжения.

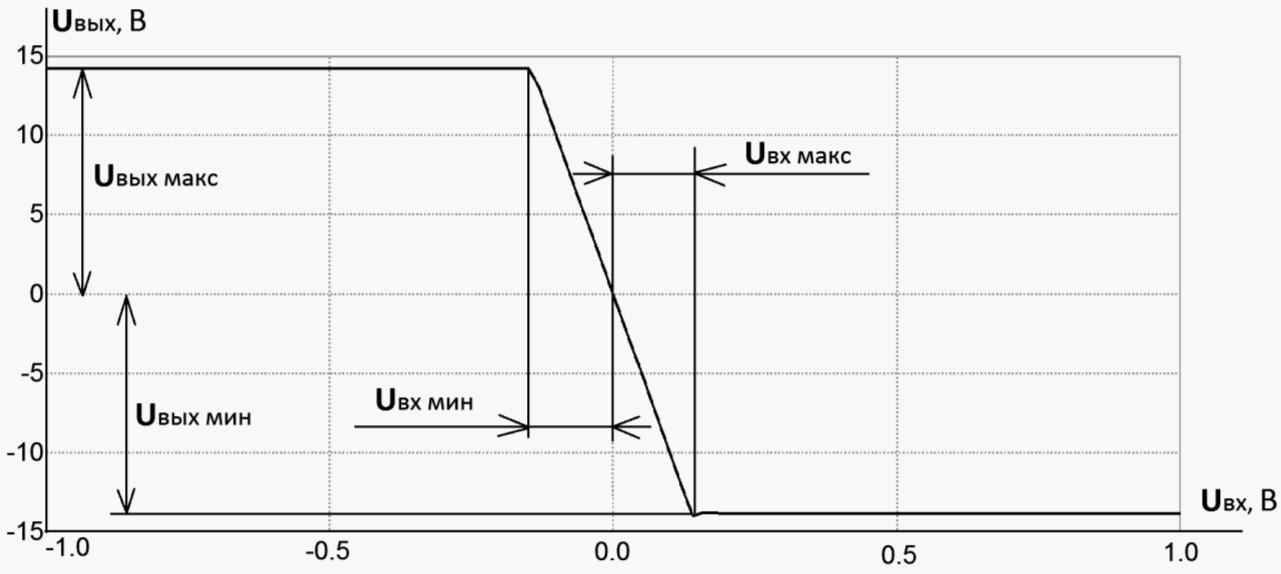

Рис. 3

3. Получить и схематически зарисовать амплитудно-частотную характеристику (АЧХ) исследуемого ОУ. Для этого выбрать Analysis, AC, Run. Определить по АЧХ коэффициент усиления на нижних частотах K_U , предельную частоту fпр и граничную частоту fгр . Предельной частотой называется такая частота, на которой K_U меньше своего максимального значения на 3 дБ, или в 1,4 раза.

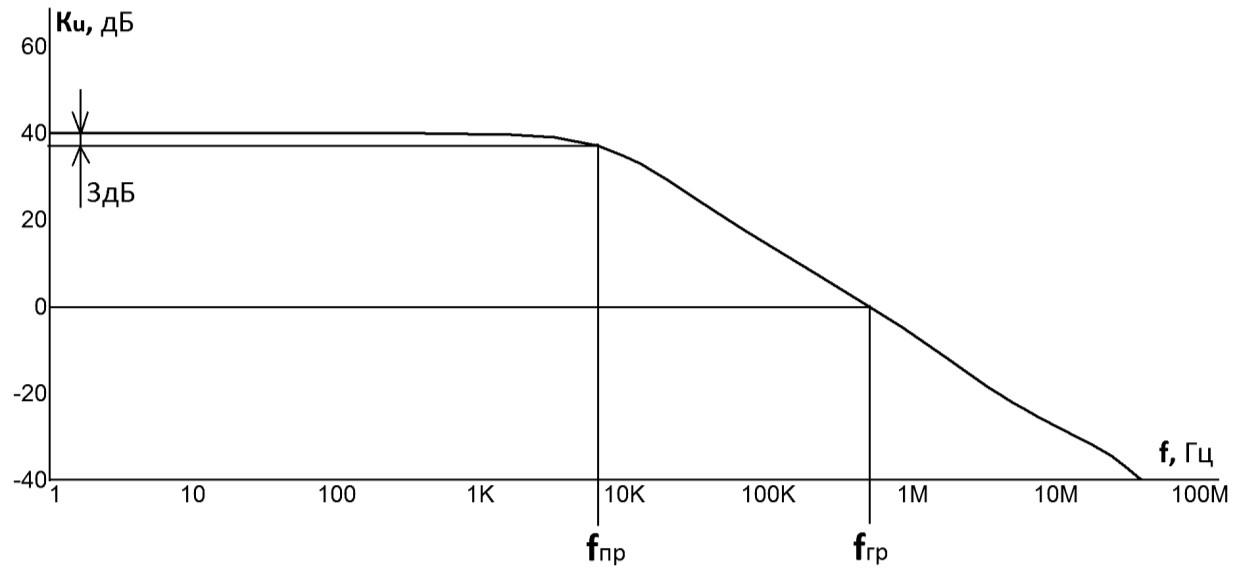

Рис. 4

Граничной частотой называется такая частота, на которой K_U = 1, т.е. 0 дБ. Пример АЧХ исследуемой схемы приведён на рис. 4.

4. Изменить глубину ООС согласно заданному варианту. Значения сопротивления R11, определяющего глубину ООС, приведены в табл. 1. Чтобы изменить R11, на нём двойным кликом вызывается окошко, в которое надо ввести требуемую величину сопротивления в килоомах. Записать в отчет исходное и измененное значения сопротивления обратной связи.

Таблица 1

№ варианта	1	2	3	4	5	6	7	8	9	10	11	12
R11, k	10	20	40	70	150	220	330	450	550	650	750	900

4. Действуя, как в п. 3, определить коэффициент усиления на низкой частоте

K_U^* , предельную частоту f_пр^* и граничную частоту f_гр^* при изменённой глубине обратной связи.

4. Содержание отчёта Отчёт должен содержать:

- название, цель работы, исследуемую схему;

- схему включения ОУ с ООС, формулу для расчёта её коэффициента усиления;

- передаточную характеристику ОУ с ООС;

- предельное значение выходного напряжения Uвых _макс;

- предельное значение выходного напряжения Uвых _мин;

- предельное значение входного напряжения Uвх _макс;

- предельное значение входного напряжения Uвх _мин;

- протяженность линейного участка выходного напряжения

∆Uвых = Uвых макс − Uвых мин;

- амплитудно-частотную характеристику ОУ с ООС;

- коэффициент усиления на нижних частотах K_{U ;}

- предельную частоту fпр;

- граничную частоту fгр , исходное и измененное значения R11;

- коэффициент усиления на нижних частотах K_U^*_;

- предельную частоту f_пр^*;

- граничную частоту f_гр^*.
