Лабораторные работа №2
«Синтез комбинационных схем на основе дешифраторов и мультиплексоров»
по дисциплине
«Цифровая схемотехника»
Выполнил:
студент группы БРВ2202
Стецкий Н.С.
Проверил:
Прокурат Г.А.
г. Москва 2024
Цель работы: Синтез комбинационной схемы согласно заданной булевой функции с помощью стандартных логических элементов и изучение программы схемотехнического моделирования MC-12.
Вариант:
1) Выберем вариант задания. С – 0001, Т – 0010, Е – 0101, Ц – 0110 для Y=1 Н – 1101, И – 1000, К – 1010, А – 0000 для Y=0 2) Составим таблицу истинности функционирования КС по заданной булевой функции.
Таблица 1. Таблица истинности.
Входы |
Выход |
||||
X4 |
X3 |
X2 |
X1 |
Y |
|
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
1 |
|
0 |
0 |
1 |
0 |
1 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
0 |
0 |
0 |
|
0 |
1 |
0 |
1 |
1 |
|
0 |
1 |
1 |
0 |
1 |
|
0 |
1 |
1 |
1 |
0 |
|
1 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
1 |
0 |
|
1 |
0 |
1 |
0 |
0 |
|
1 |
0 |
1 |
1 |
0 |
|
1 |
1 |
0 |
0 |
0 |
|
1 |
1 |
0 |
1 |
0 |
|
1 |
1 |
1 |
0 |
0 |
|
1 |
1 |
1 |
1 |
0 |
|
3) Модель комбинационной схемы на основе дешифратора и мультиплексора

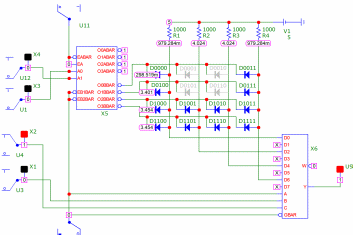

Рисунок 1 – На входе 0001
Рисунок 2 – На входе 0010

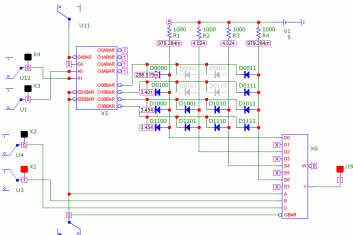

Рисунок 3 – На входе 0101

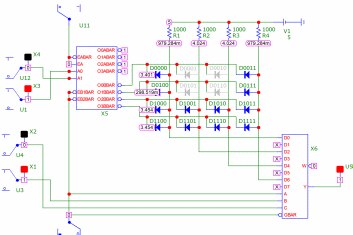

Рисунок 4 – На входе 0110
Таблица 2. Таблица истинности модели комбинационной схемы на основе дешифратора и мультиплексора
Входы |
Выход |
|||
X4 |
X3 |
X2 |
X1 |
Y |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
4) Модель преобразования кодов на дешифраторе
Буква по варианту |
С |
Т |
Е |
Ц |
Вход |
0001 |
0010 |
0101 |
0110 |
Выход |
1 |
2 |
5 |
6 |

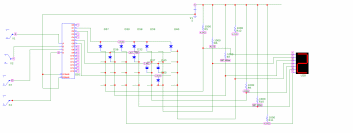

Рисунок 5 – На входе 0001
Рисунок 6 – На входе 0010
Рисунок 7 – На входе 0101
Рисунок 8 – На входе 0110
Вывод:
Модель комбинационной схемы на основе дешифратора и мультиплексора проверяет, является ли введенное двоичное число, значением, заданном по варианту. Схема позволяет реализовать любую логическую функцию.
Модель преобразователя кодов на дешифраторе отображает входной 4-разрядный двоичный кода на семисегментном дисплее в шестнадцатеричной системе счисления. Данная схема позволяет реализовать любую логическую функцию и получить на выходе более наглядный результат в виде графического изображения на дисплее.
